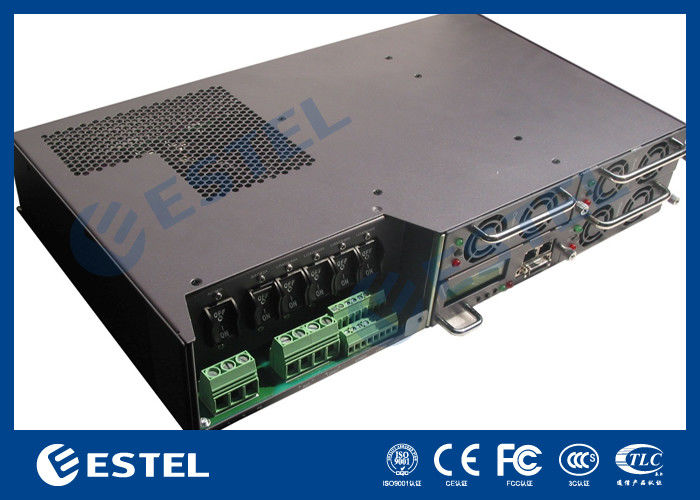

माइक्रोवेव संचार GPE4890A टेलीकॉम रेक्टीफायर सिस्टम / उच्च दक्षता दूरसंचार पावर सिस्टम उच्च दक्षता
उत्पाद विवरण
टेलीकॉम रेक्टिफायर मॉड्यूल
,डीसी रेक्टिफायर सिस्टम
माइक्रोवेव संचार GPE4890A टेलीकॉम रेक्टिफायर सिस्टम / उच्च दक्षता दूरसंचार पावर सिस्टम उच्च दक्षता
जल्दी से विवरण:
| उत्पत्ति का स्थान: शेन्ज़ेन, चीन (मुख्यभूमि) | इनपुट वोल्टेज: AC220V |
| ब्रांड का नाम: एस्टेल | आउटपुट वोल्टेज: DC48V |
| मॉडल संख्या: GPE4890A | आउटपुट करंट: 90A |
| उत्पाद का नाम: टेलीकॉम रेक्टीफायर सिस्टम | इनपुट आवृत्ति 45 ~ 65 हर्ट्ज |
| प्रमाणन: आईएसओ 9 001, सीई, 3 सी, एफसीसी, टीएलसी | इनपुट करंट: 29.7A |
| स्थापना मोड: 19 ”रैक | पावर फैक्टर: 0.98 |
| आवेदन: आउटडोर दूरसंचार संलग्नक |
अवयव: 3 × 30 ए रेक्टिफायर मॉड्यूल, 1 × निगरानी मॉड्यूल, ऊर्जा वितरण |
भुगतान और शिपिंग शर्तें:
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | बातचीत |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 20,000 सेट |
| डिलीवरी का समय: | 7-10 कार्य दिवस |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/लकड़ी के मामले |
1. आवेदन
(१) छोटे पैमाने के कार्यक्रम नियंत्रित एक्सचेंजर
(2) एक्सेस नेटवर्क
(3) ट्रांसमिशन उपकरण
(4) मोबाइल संचार
(५) सैटेलाइट कम्युनिकेशन ग्राउंड स्टेशन
(६) माइक्रोवेव संचार
2. विशेषताएं
(1) कारक 0.98 . के साथ सक्रिय पावर फैक्टर मुआवजा प्रौद्योगिकी को अपनाना
(2) एसी इनपुट वोल्टेज की विस्तृत ऑपरेटिंग रेंज: 90 ~ 280Vac
(3) ऑपरेटिंग तापमान रेंज: -25 डिग्री सेल्सियस ~ + 55 डिग्री सेल्सियस
(4) उच्च दक्षता के साथ शून्य वर्तमान / वोल्टेज स्विचिंग तकनीक ≥90%
(५) सही बैटरी प्रबंधन, चार्ज और डिस्चार्ज प्रबंधन, बैटरी तापमान मुआवजा, कम वोल्टेज संरक्षण, बैटरी क्षमता परीक्षण
(६) हॉट-स्वैपेबल
(७) वोल्टेज संरक्षण के तहत / से अधिक इनपुट
(8) वोल्टेज संरक्षण पर आउटपुट
(९) वर्तमान सुरक्षा पर आउटपुट
(१०) आउटपुट शॉर्ट सर्किट संरक्षण
(११) ऑटो करंट शेयरिंग, समानांतर ऑपरेशन
(१२) एंबेडेड माउंटेड
3. जीपीई4890ए प्रणाली विन्यास
GPE4890A में वितरण इकाई, रेक्टिफायर मॉड्यूल (3 सेट तक) और 1 मॉनिटरिंग मॉड्यूल शामिल हैं।कॉन्फ़िगरेशन वैकल्पिक है, निम्न तालिका के रूप में:
| विन्यास | दिष्टकारी मॉड्यूल | निगरानी मॉड्यूल | ऊर्जा वितरण |
| मानक | GPR4830A1 | GPM48DI (ईथरनेट पोर्ट के साथ) |
GPE4890A: एसी इनपुट: 40ए × 1; डीसी आउटपुट: 40 ए × 4 (लोड); बैटरी आउटपुट: 70A×1 (बैटरी) |
4. GPE4890A ऑपरेटिंग सिद्धांत
सामान्य परिस्थितियों में, रेक्टिफायर मॉड्यूल और वितरण इकाई के प्रत्येक पैरामीटर सभी निगरानी मॉड्यूल के नियंत्रण में होते हैं, जो पूर्व-निर्धारित पैरामीटर या उपयोगकर्ता के आदेशों के अनुसार संचालित होते हैं।यदि एसी में खराबी आती है, तो सिस्टम बैटरी द्वारा संचालित होगा।बैटरी डिस्चार्ज होने के साथ, बैटरी का टर्मिनल वोल्टेज कम होने लगता है।जब बैटरी वोल्टेज 42V ± 0.5V से कम होता है, तो मॉनिटरिंग मॉड्यूल बैटरी को वोल्टेज अलार्म सिग्नल के तहत रिपोर्ट करता है और लोड आउटपुट को काट देता है, फिर पावर सिस्टम काम करना बंद कर देता है।जब बाहरी एसी मेन ठीक हो जाते हैं, तो सिस्टम सामान्य कार्य स्थिति में फिर से शुरू हो जाएगा।(उपरोक्त सभी निगरानी डेटा सिस्टम डिफ़ॉल्ट मान हैं जिन्हें उपयोगकर्ता रीसेट कर सकते हैं)।
5. GPE4890A प्रणाली के गुण
| इनपुट | |||||
| पैरामीटर | न्यूनतम। | ठेठ | मैक्स। | इकाई | टिप्पणी |
| इनपुट वोल्टेज रेंज | 90 | २२० | 280 | रिक्त | |
| इनपुट आवृत्ति | 45 | 50 | 65 | हर्ट्ज | |
| आगत बहाव | २९.७ | ए | |||
| शक्ति तत्व | 0.98 | ||||
| उत्पादन | |||||
| पैरामीटर | न्यूनतम। | ठेठ | मैक्स। | इकाई | टिप्पणी |
| आउटपुट वोल्टेज रेंज | -42 | -53.5 | -58 | ग्राम रक्षा समिति | |
| आउटपुट वर्तमान सीमा | 0 | 90 | ए | 176~280VAC | |
| 0 | 45 | ए | 90~175VAC | ||
| लहर (वीपी-पी) | 200 | एमवी | रेटेड इनपुट/आउटपुट पर, 0.1uF फिल्म कैपेसिटर और 10uF HF इलेक्ट्रोलाइट कैपेसिटर, 20MHz की ऑसिलोस्कोप बैंड चौड़ाई लागू करें। | ||
| आउटपुट दक्षता | 90 | ९२ | % | 220Vac इनपुट | |
| 83 | 85 | % | 110Vac इनपुट | ||
| विनियमन | ±1 | % | |||
| भार विनियमन | ±1 | % | |||
| लाइन विनियमन | ±1 | % | |||
| इन्सुलेशन रेटिंग | ||
| पैरामीटर | मिनट | टिप्पणी |
| इनपुट आउटपुट | २१२१वीडीसी/10mA//1min | |
| इनपुट-चेसिस | २१२१वीडीसी/10mA//1min | |
| आउटपुट - चेसिस | 750Vdc/10mA//1min | |
| इन्सुलेशन प्रतिरोध | सामान्य वायुमंडलीय दबाव में, सापेक्षिक आर्द्रता: 90%, परीक्षण वोल्टेज: 500vdc, इनपुट-आउटपुट का इन्सुलेशन, इनपुट-ग्राउंड, आउटपुट-ग्राउंड 10MΩ से कम नहीं होना चाहिए | |
| परिवेश की आवश्यकताएं | |||||
| मापदंडों | न्यूनतम। | ठेठ | मैक्स। | इकाई | टिप्पणी |
| संचालन तापमान | -25 | +55 | डिग्री सेल्सियस | ५५ डिग्री सेल्सियस, व्युत्पन्न शक्ति के साथ उत्पादन | |
| भंडारण तापमानभंडारण तापमान | -40 | +80 | डिग्री सेल्सियस | ||
| नमी | 10 | 90 | % | सापेक्ष आर्द्रता, कोई संघनक नहीं | |
| वायु - दाब | 70 | 106 | किलो पास्कल | ||
| ऊंचाई | 0 | 3000 | एम | ||
| शीतलन विधि | पंखे से जबरदस्ती कूलिंग | ||||
| यांत्रिक विनिर्देश | |
| आयाम (कुल मिलाकर) | 482.6 मिमी × 255 मिमी × 86.1 मिमी |
| वजन (किलो) (कुल मिलाकर) |
≤11kg (मॉड्यूल सहित) 5.175kg (फ्रेम + वितरण, मॉड्यूल के अनन्य) |
6. स्थापना
६.१ आयाम आरेख
६.२ जीपीई४८९०ए इंस्टालेशन
GPE4890A एम्बेडेड पावर सिस्टम है।सिस्टम के ठीक होने तक पहले निर्दिष्ट स्थान पर GPE4890A डालें।ब्रैकेट पर 4 फिक्सिंग होल को कैबिनेट के अनुरूप रखें और फिर स्प्रिंग वॉशर और फ्लैट वॉशर के साथ 4 M4 क्रॉस राउंडेड हेड स्क्रू को स्क्रू करें।अंत में पेंच कसने के बाद स्थापना समाप्त करें।
7. पैकिंग और शिपिंग
हमारे वितरण एजेंट
माल को समुद्र, वायु, कुरियर, भूमि, रेलगाड़ी आदि द्वारा भेजा जा सकता है।
निम्नलिखित डिलीवरी एजेंट के अलावा, हम चीन में सबसे अच्छी कीमत के साथ डिलीवरी एजेंट की तलाश कर सकते हैं यदि आपको हमें आपके लिए करने की आवश्यकता है।
-
