विद्युत वितरण के लिए अधिभार संरक्षण उपकरण (एसपीडी) 40kA अधिभार वर्तमान रिमोट अलार्म पोर्ट

सर्ज प्रोटेक्शन डिवाइस (एसपीडी) पावर डिस्ट्रीब्यूशन के लिए 40kA सर्ज करंट रिमोट अलार्म पोर्ट

उत्पाद विवरण

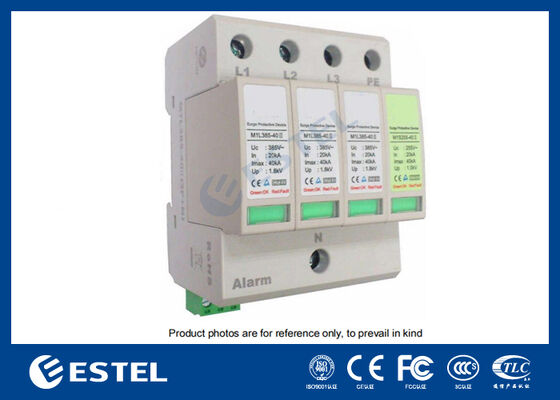

M1L385-40 II सर्ज प्रोटेक्शन डिवाइस (एसपीडी) एक अत्यधिक विश्वसनीय विद्युत सुरक्षा प्रणाली है जिसे निम्न-वोल्टेज वितरण शक्ति प्रणालियों में ओवरवोल्टेज स्थितियों और बिजली के झटकों से उपकरणों की सुरक्षा के लिए डिज़ाइन किया गया है। यह डिवाइस विशेष रूप से उन अनुप्रयोगों के लिए इंजीनियर किया गया है जहाँ ओवर-करंट और ओवर-हीट दोनों सुरक्षा आवश्यक हैं, संवेदनशील विद्युत प्रणालियों और इलेक्ट्रॉनिक उपकरणों के लिए मजबूत सुरक्षा प्रदान करता है।

M1L385-40 II मॉडल क्लास सी सुरक्षा मानकों का अनुपालन करता है और आसान निगरानी और रखरखाव की अनुमति देता है, यह सुनिश्चित करता है कि किसी भी समस्या को जल्दी से हल किया जा सके। (8/20μs परीक्षण) तक के सर्ज करंट का सामना करने में सक्षम है, जिससे यह बिजली वितरण प्रणालियों और क्षणिक झटकों के प्रति संवेदनशील उपकरणों में उपयोग के लिए उपयुक्त है। यह एक प्रणाली स्थापना को सरल बनाती है और मौजूदा विद्युत बुनियादी ढांचे में एकीकृत करना आसान बनाती है। (नो-एक्टिव कॉन्टैक्ट) से सुसज्जित है, जो उपयोगकर्ताओं को वास्तविक समय की निगरानी क्षमताओं और संभावित दोषों या विफलताओं के लिए अलर्ट प्रदान करता है, जिससे सिस्टम की निरंतर अखंडता सुनिश्चित होती है और डाउनटाइम कम होता है।

डिवाइस को आसान स्थापना और रखरखाव के लिए एक एकीकृत आधार के साथ डिज़ाइन किया गया है, जिसे आमतौर पर एक कनेक्शन विधि पर लगाया जाता है, जो उपकरण स्विचबोर्ड के लिए एक सामान्य अभ्यास है। यह स्थापना विधि सुनिश्चित करती है कि एसपीडी को विद्युत सेटअप की समग्र दक्षता से समझौता किए बिना सिस्टम के भीतर सुरक्षित रूप से ठीक किया जा सके। डिवाइस लचीले कनेक्शन के लिए 1.5 mm² से 25 mm² और कठोर कनेक्शन के लिए 35 mm² तक के लचीले वायरिंग आकारों का भी समर्थन करता है, जो विभिन्न स्थापना आवश्यकताओं को पूरा करता है।मुख्य विनिर्देशमॉडल

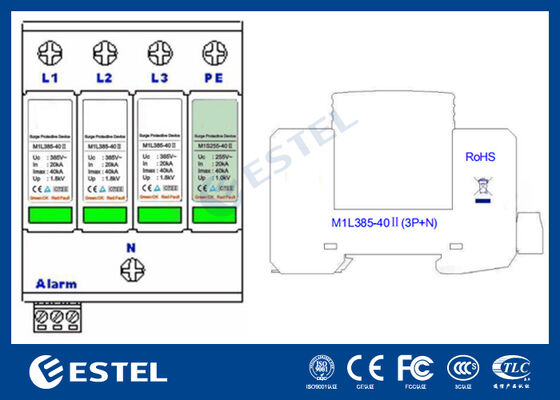

: M1L385-40 II (3P+N)

रेटेड वर्किंग वोल्टेज:

230V/400VAC (L-N / N-PE)अलार्म मॉनिटरिंग सिस्टम

: 48Hz से 62Hz

अधिकतम ऑपरेटिंग वोल्टेज:

385V (L-N) / 255V (N-PE)अलार्म मॉनिटरिंग सिस्टम

:

20kA (L-N; N-PE)अलार्म मॉनिटरिंग सिस्टम

:

40kA (L-N; N-PE)अलार्म मॉनिटरिंग सिस्टम

:

1.8kV (L-N) / 1.0kV (N-PE)अलार्म मॉनिटरिंग सिस्टम

:

5s पर 385V (L-N) / 5 सेकंड के लिए 400Vअलार्म मॉनिटरिंग सिस्टम

शॉर्ट-सर्किट करंट

:

25kArmsअलार्म मॉनिटरिंग सिस्टम

:

1.5mm² से 25mm² (लचीला) / 35mm² (कठोर)अलार्म मॉनिटरिंग सिस्टम

:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)अलार्म मॉनिटरिंग सिस्टम

:

UL94 V-0अलार्म मॉनिटरिंग सिस्टम

:

IP20अलार्म मॉनिटरिंग सिस्टम

यह

M1L385-40 II

रिमोट अलार्म पोर्ट प्रदान करता है जो डिवाइस की परिचालन स्थिति के बारे में वास्तविक समय प्रतिक्रिया प्रदान करता है। अलार्म सिस्टम प्रणाली स्थापना को सरल बनाती है और मौजूदा विद्युत बुनियादी ढांचे में एकीकृत करना आसान बनाती है। के माध्यम से सक्रिय होता है और रखरखाव या प्रतिस्थापन की आवश्यकता होने पर उपयोगकर्ताओं को सचेत करके परिचालन दक्षता बनाए रखने में मदद करता है, यह सुनिश्चित करता है कि उपकरण डाउनटाइम कम हो। रिमोट अलार्म फ़ंक्शन इसे बड़े निगरानी प्रणालियों में एकीकृत करना आसान बनाता है, जिससे महत्वपूर्ण बुनियादी ढांचे के लिए निरीक्षण में सुधार होता है।स्थापना निर्देशडिवाइस को केवल

अधिकृत पेशेवरों

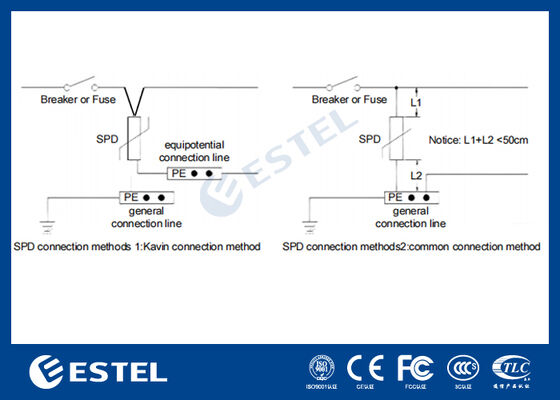

द्वारा स्थापित करने के लिए डिज़ाइन किया गया है। इसे आमतौर पर एक उपकरण स्विचबोर्ड के अंदर एक 35mm DIN रेल पर लगाया जाता है। एसपीडी को निम्नलिखित निर्देशों के अनुसार वायर्ड किया जाना चाहिए:कनेक्शन विधि: वायरिंग के लिए एक सामान्य समानांतर कनेक्शन का उपयोग किया जा सकता है, जिसमें अधिकतम

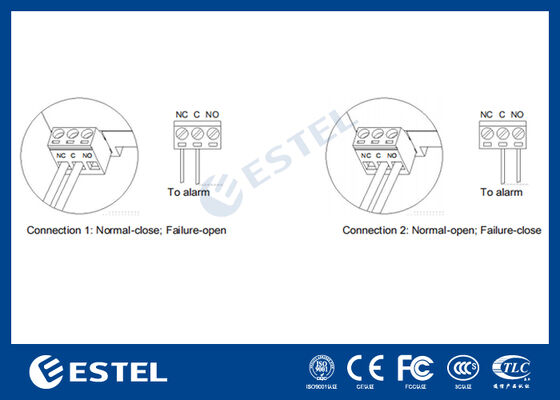

16mm² मल्टी-स्ट्रैंड कॉपर वायर का उपयोग किया जाता है। कनेक्शन लीड की कुल लंबाई 0.5 मीटर से अधिक नहीं होनी चाहिए।अलार्म कनेक्शन टर्मिनल अरेस्ट के नीचे स्थित है। रिमोट मॉनिटरिंग के लिए, उपयोगकर्ताओं को वायरिंग प्लग को बाहर निकालना चाहिए और अलार्म के लीड को वायरिंग प्लग में उपयुक्त छेदों में डालना चाहिए, फिर प्लग को उनकी मूल स्थिति में डालना चाहिए और स्क्रू को कसना चाहिए।

M1L385-40 II सर्ज प्रोटेक्शन डिवाइस के लाभ:उच्च सर्ज करंट क्षमता

: 40kA के अधिकतम डिस्चार्ज करंट के साथ, यह एसपीडी महत्वपूर्ण बिजली के झटकों और क्षणिक वोल्टेज को संभाल सकता है, जिससे संवेदनशील उपकरणों के लिए उत्कृष्ट सुरक्षा मिलती है।

रिमोट मॉनिटरिंग क्षमता

: अंतर्निहित रिमोट अलार्म पोर्ट आसान निगरानी और रखरखाव की अनुमति देता है, यह सुनिश्चित करता है कि किसी भी समस्या को जल्दी से हल किया जा सके।उपयोगकर्ता के अनुकूल स्थापना

: DIN रेल माउंटिंग प्रणाली स्थापना को सरल बनाती है और मौजूदा विद्युत बुनियादी ढांचे में एकीकृत करना आसान बनाती है।व्यापक वोल्टेज सुरक्षा रेंज

: 385V (L-N) और 255V (N-PE) तक के वोल्टेज का सामना करने में सक्षम, जिससे यह बिजली वितरण प्रणालियों में विभिन्न अनुप्रयोगों के लिए उपयुक्त है।: झटकों को प्रदर्शन को प्रभावित करने से रोककर दूरसंचार गियर की सुरक्षा सुनिश्चित करता है।फायर-रिटार्डेंट शेल (UL94 V-0)

और IP20 सुरक्षा सुनिश्चित करती है कि डिवाइस विभिन्न ऑपरेटिंग वातावरणों में सुरक्षित और टिकाऊ बना रहे।अनुप्रयोग क्षेत्र:पावर डिस्ट्रीब्यूशन सिस्टम: संवेदनशील घटकों को नुकसान पहुंचा सकने वाली क्षणिक ओवरवोल्टेज स्थितियों से बिजली प्रणालियों की सुरक्षा करता है।

दूरसंचार उपकरण: झटकों को प्रदर्शन को प्रभावित करने से रोककर दूरसंचार गियर की सुरक्षा सुनिश्चित करता है।औद्योगिक विद्युत प्रणालियाँ: डाउनटाइम या क्षति का कारण बन सकने वाले विद्युत दोषों से औद्योगिक मशीनरी और उपकरणों की सुरक्षा करता है।नवीकरणीय ऊर्जा प्रणालियाँ: बाहरी कारकों के कारण होने वाले विद्युत झटकों से सौर, पवन और अन्य नवीकरणीय ऊर्जा प्रणालियों की सुरक्षा करता है।

सारांश

यह M1L385-40 II सर्ज प्रोटेक्शन डिवाइस

ओवरवोल्टेज, बिजली के झटकों और विद्युत दोषों के खिलाफ विद्युत प्रणालियों और संवेदनशील उपकरणों के लिए अत्यधिक प्रभावी सुरक्षा प्रदान करता है। इसकी उच्च सर्ज करंट क्षमता, रिमोट मॉनिटरिंग सुविधाओं और DIN रेल माउंटिंग

के माध्यम से आसान स्थापना के साथ, यह औद्योगिक, दूरसंचार और बिजली वितरण अनुप्रयोगों के लिए एक विश्वसनीय विकल्प है।
