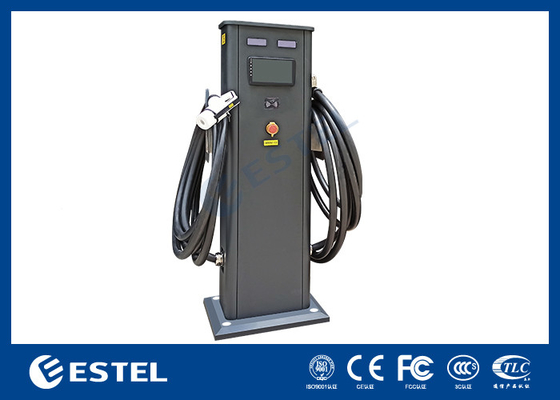

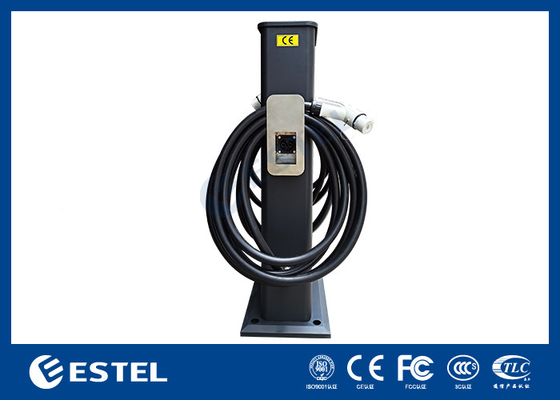

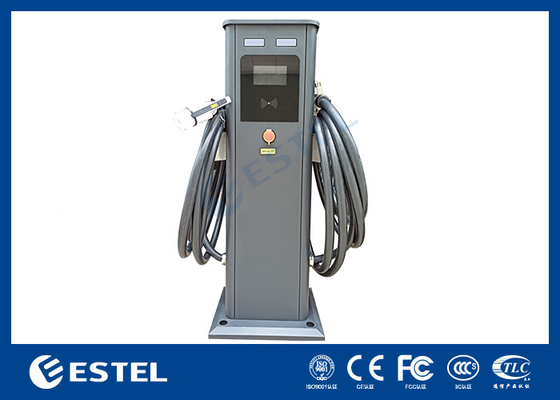

आउटडोर इलेक्ट्रिक वाहन AC EV चार्जिंग स्टेशन 3 चरण 22kw EV चार्जर 5M केबल के साथ
उत्पाद विवरण
5 एम केबल एसी ईवी चार्जिंग स्टेशन
,आउटडोर 3 चरण 22kw ईवी चार्जर
,एफसीसी 3 चरण 22kw ईवी चार्जर
आउटडोर इलेक्ट्रिक वाहन AC EV चार्जिंग स्टेशन इलेक्ट्रिक कार के लिए 44 Kw चार्जर 5M केबल के साथ
1.तकनीकी पैरामीटर
एसी चार्जर SAE J1772, IEC 62196, GB/T20234 के अनुरूप है।
केंद्रीय प्रबंधन प्रणाली (सीएमएस) के साथ संचार प्रोटोकॉल एआरएम आर्किटेक्चर और लिनक्स/एंड्रॉयड प्लेटफॉर्म पर आधारित ओसीपीपी 1.6 के अनुरूप है।
2विनिर्देश
| पद | विनिर्देश | E3P-22K-A2-16A-EU01 |
| इनपुट | इनपुट वोल्ट |
3 चरण 400V 32A 50/60 हर्ट्ज |
| आउटपुट | आउटपुट वोल्टेज | तीन चरण 400V |
| आउटपुट शक्ति | 11 किलोवाट*2 | |
| आउटपुट करंट | 16A*2 | |
| प्रोफ़ाइल | चार्जिंग बंदूक | 1 बंदूक (ccs2) + 1 सॉकेट |
| स्थापित करने की विधि | दीवार पर लगे प्रकार या स्टैंड प्रकार | |
| केबल की लंबाई | 5 मीटर | |
| परिचालन तापमान | -30 °C ~ +50 °C | |
| भंडारण तापमान | -40 °C ~ +70 °C | |
| कार्यशील आर्द्रता | 5%~95% | |
| संचार | वाईफाई/4जी | |
| सुरक्षा स्तर | IP54 | |
| सुरक्षा मानक | आईईसी 61851-1:2017 | |
| इंटरफेस प्रोटोकॉल | ओसीपीपी 1.6 | |
| आपातकालीन रोक | हाँ | |
| सीई प्रमाणित | हाँ | |
| सुरक्षा डिजाइन | ओवर/अंडर वोल्टेज प्रोटेक्शन, ओवरलोड प्रोटेक्शन, शॉर्ट सर्किट प्रोटेक्शन, करंट लीक प्रोटेक्शन, ग्राउंडिंग प्रोटेक्शन, ओवर टेम्प प्रोटेक्शन, लाइटनिंग सर्ज प्रोटेक्शन,गिरने और गिरने से सुरक्षा |
3.सेवा वातावरण
- संचालन तापमानः -200°C...+600°C
- आरएच: 5%...95%
- दृष्टिकोणः <2000 मीटर
- स्थापना का वातावरणः ठोस नींव बिना मजबूत चुंबकीय हस्तक्षेप के। एक अलंकार की सिफारिश की जाती है।
- परिधीय स्थानः >0.1 मीटर
4आयाम आरेख
5.स्थापना की स्थिति
चार्जर को एक समतल कंक्रीट नींव पर स्थापित किया जाना चाहिए, जिसमें केबल का प्रवेश आरक्षित है।
नींव को जमीन से कम से कम 150 मिमी ऊपर होना चाहिए और ऊर्ध्वाधर ढलान 5% से कम होनी चाहिए।
आधार में एम्बेडेड चार एम14 शिकंजा द्वारा चार्जर के नीचे को ठीक करें।
गर्मी फैलाव और संचालन के लिए चार्जर के चारों ओर कम से कम 100 सेमी की दूरी रखें
एक अलंकार की सिफारिश की जाती है
विद्युत कनेक्शन
विद्युत आपूर्ति प्रणाली 230V एकल चरण है। बाहरी केबल को आंतरिक टर्मिनलों के अनुसार प्रतीक, एल, एन और पीई (पृथ्वीकरण) से कनेक्ट करें।
6.सामान्य समस्या निवारण
| गोली मारने में परेशानी नहीं। | दोष की घटना | समाधान |
| 1. | संकेतक प्रकाश उज्ज्वल नहीं है |
I. बिजली आपूर्ति के तारों की जाँच करें. नियंत्रण बोर्ड J12 संपर्क के 3-पोल कनेक्टर की जांच करने के लिए दरवाजा खोलें। मल्टिमीटर द्वारा नियंत्रण बोर्ड के 2 ए फ्यूज की जाँच करें। |
| 2. | चार्ज करने में असमर्थ |
आपातकालीन स्टॉप बटन की जाँच करें. यदि यह दबाया जाता है, तो इसे तीर की दिशा में छोड़ दें. II. लाल संकेत प्रकाश की जाँच करें। यदि यह स्थिर प्रकाश में है, तो इसका मतलब है कि चार्जिंग बिंदु में दोष है। फिर पहले सर्किट ब्रेकर खोलें और संबंधित दोष को समाप्त करें।दोष समाप्त होने के बाद, सर्किट ब्रेकर को बंद करें और चार्जिंग पॉइंट को फिर से शुरू करने के लिए 1 मिनट तक प्रतीक्षा करें। |
| 3. | आरएफआईडी कार्ड (यदि कोई हो) नहीं पढ़ सकता | सामने का दरवाजा खोलें और जांचें कि कार्ड रीडर का 4-पोल सिग्नल टर्मिनल अच्छे संपर्क में है या नहीं। |
| 4. | विद्युत मीटर के संचार में विफलता (यदि कोई हो) | पीछे का दरवाजा खोलें और जांचें कि मीटर का RS485 कनेक्टर अच्छे संपर्क में है या नहीं। |
| 5. | नदी के ऊपर बिजली की आपूर्ति अक्सर ट्रिपिंग |
I. जांचें कि नदी के ऊपर का सर्किट ब्रेकर अच्छी स्थिति में है या नहीं। II. यदि नामित धारा बहुत कम है तो ऊपर की ओर सर्किट ब्रेकर को एक बड़ी नामित धारा में बदलें। |
|
चेतावनीः विद्युत रखरखाव कार्य से पहले चार्जिंग कनेक्टर निकालें! विद्युत रखरखाव कार्य से पहले चार्जर कैबिनेट के सर्किट ब्रेकर और नदी के ऊपर सर्किट ब्रेकर को काटने के लिए सुनिश्चित करें! |
||
7वार्मिंग अलार्म
| नहीं. | ध्वनि | अर्थ |
| 1 | एक छोटी सी बीप | चार्जिंग प्रक्रिया समाप्त |
| 2 | दो छोटे बीप * | संपर्ककर्ता रिलीज़ दोष |
| 3 | तीन छोटे बीप * | चार्जिंग पॉइंट और EV के बीच सुरक्षा ग्राउंडिंग डिस्कनेक्ट |
| 4 | एक लंबी और एक छोटी बीप* | सीपी और पीई शॉर्ट सर्किट |
| 5 | एक लंबी और दो छोटी बीप* | विद्युत लाइन डीसी अवशिष्ट वर्तमान अलार्म |
| 6 | एक लंबी और तीन छोटी बीप | ईवी द्वारा चार्जिंग जांच रोक दी गई |
| 7 | स्थिर बीप | आपातकालीन बटन दबाया गया |
|
टिप्पणी: *उपयोगकर्ता तुरंत चार्जिंग प्रक्रिया को रोकें और आपातकालीन सेवा के लिए पूछें। |
||
8डीसी चार्जिंग स्टेशन विवरण

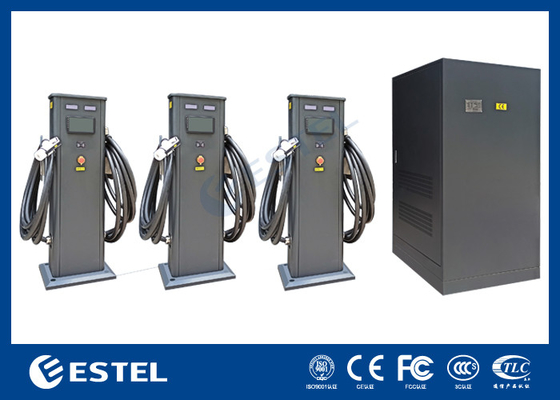

9परियोजना के मामले की प्रस्तुति
10पैकिंग
-
