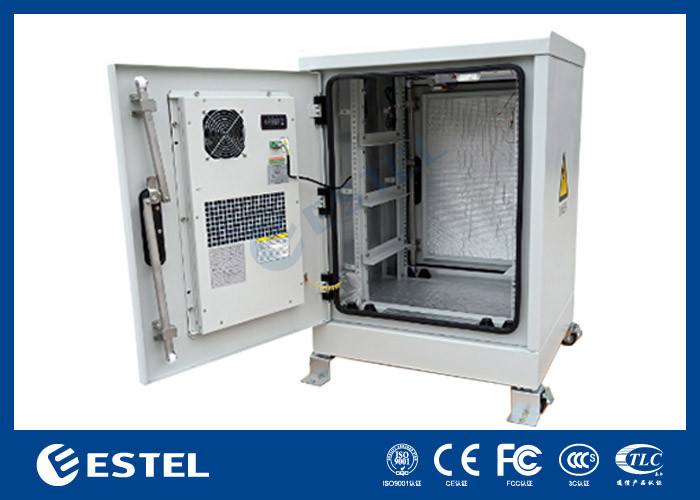

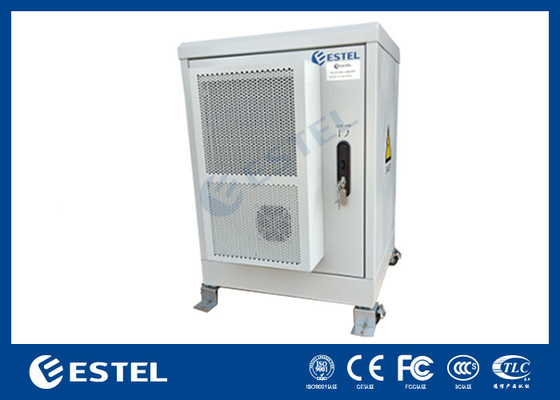

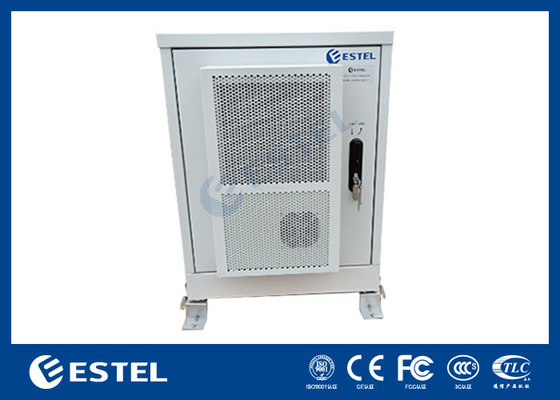

14U अनुकूलित आउटडोर दूरसंचार स्टेशन कैबिनेट एयर कंडीशनर पहियों के साथ शीतलन
उत्पाद विवरण
14U आउटडोर दूरसंचार स्टेशन कैबिनेट
,पहियों के साथ बाहरी दूरसंचार कैबिनेट
,एयर कंडीशनर ठंडा आउटडोर दूरसंचार कैबिनेट
बाहरी दूरसंचार स्टेशन के उपयोग के लिए 14U अनुकूलित कैबिनेट एयर कंडीशनर शीतलन
1.तकनीकी पैरामीटर
| विन्यास | पद | तकनीकी पैरामीटर |
| कैबिनेट | मॉडल | ET6575930-14U |
| सुरक्षा स्तर | IP55 | |
| बाहरी आयाम | H930mm×W650mm×D750mm (एयर कंडीशनर सहित) | |
| 19 इंच, 14 यू | ||
| सामग्री | जस्ती इस्पात, 1.2 मिमी मोटाई, एकल दीवार। | |
| इन्सुलेशन | पीईएफ | |
| कोटिंग |
जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। असर भागों की मोटाईः 2.0 मिमी |
|
| रंग | RAL7035 | |
| द्वार | सामने का खुला दरवाजा | |
| तालाबंदी | चोरी रोधी चार बिंदु तालाबंदी प्रणाली | |
| हिंज | आंतरिक हिंज | |
| स्थापना विकल्प | पहियों के साथ स्थापना विकल्प | |
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | |
| शीतलन | एयर कंडीशनर | डीसी 500W 550V 50HZ |
| विद्युत वितरण | आकाशीय | 60KA |
| डीसी इनपुट | 63A/2P×1 | |
| डीसी आउटपुट | 32A/1P×2,16A/1P×4 | |
| अन्य | स्विच के साथ 48VDC एलईडी लैंप | |
| पर्यावरण | कार्य तापमान | -40°C~+55°C (+सौर विकिरण) |
| भंडारण तापमान | -40°C~+70°C | |
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | |
| कार्य ऊंचाई | 0~4000 मीटर | |
2विन्यास तालिका
| नहीं. | पद | मात्रा | इकाई | विनिर्देश |
| 1 |
आउटडोर दूरसंचार कैबिनेट |
1 | सेट |
(1)बाहरी आयामः H × W × D 930 × 650 × 750 मिमी (2) एक डिब्बाः 19 ̊ रैक सहित (3)एक सामने के दरवाजे के साथ, और बाहरी कैबिनेट के लिए विरोधी चोरी तीन बिंदु ताला (समर्थन लटकन) (4) सामग्रीः जस्ती स्टील, एकल दीवार के साथ इन्सुलेशन |
| 2 | एयर कंडीशनर | 1 | सेट | शीतलन क्षमताः 500W; बिजली की आपूर्तिः AC220V |
| 3 | विद्युत वितरण | 1 | पीसी |
बिजली के प्रतिरोधी 60KA डीसी इनपुट 63A/2P×1 डीसी आउटपुट 32A/1P×2,16A/1P×4 |
| 4 | एलईडी लैंप सेंसर | 1 | पीसी | एलईडी लैंप को चालू/बंद करने के लिए प्रयोग किया जाता है |
| 5 | एलईडी लैंप | 1 | पीसी | AC220v, कैबिनेट में रोशनी के लिए इस्तेमाल किया |
| 6 | पैकेज | 1 | सेट | लकड़ी का मामला |
3केबल इनलेट
केबल्स कैबिनेट के नीचे मार्गित कर रहे हैं. केबल इनलेट छेद ग्राहक की आवश्यकताओं के अनुसार अनुकूलित कर रहे हैं
4ग्राउंडिंग सुरक्षा
कैबिनेट में जंग रोधी कोटिंग के साथ ग्राउंडिंग कॉपर बार शामिल है। वायरिंग कनेक्शन टर्मिनलों के लिए पर्याप्त पेंच हैं।
कैबिनेट के धातु भाग को आपस में जोड़ा जाना चाहिए और ग्राउंडिंग बार से जोड़ा जाना चाहिए। किसी भी दो बिंदुओं के बीच कनेक्शन प्रतिरोध 0.1Ω से कम है।
कैबिनेट के अंदर अन्य उपकरणों की सुरक्षात्मक ग्राउंडिंग को ग्राउंडिंग बार से जोड़ा जाना चाहिए।
5चित्र
कैबिनेट के अंदर 19 इंच के रैक पर एक मॉनिटर और एक पीडीयू और एक डीडीएफ स्थापित हैं।
6वितरण का समय
आम तौर पर कैबिनेट बनाने में लगभग 20 दिन लगेंगे।
-
