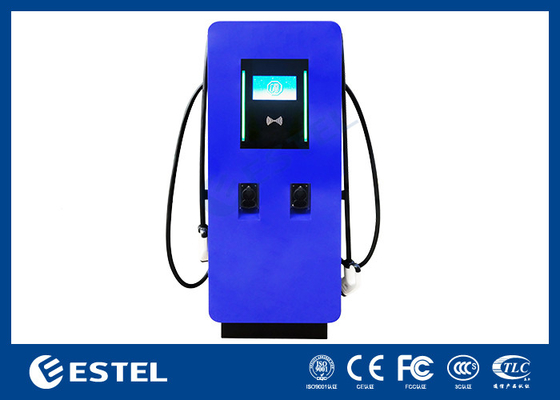

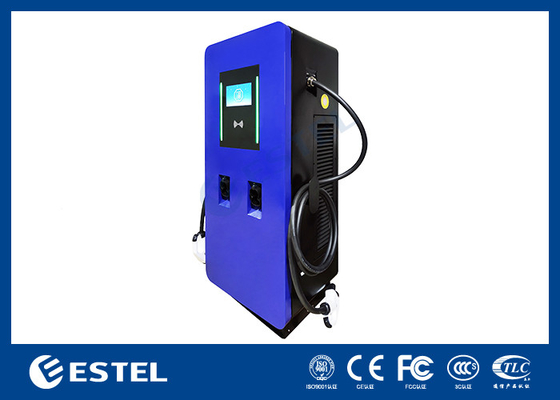

60 किलोवाट 90 किलोवाट 120 किलोवाट 150 किलोवाट ईवी डीसी फास्ट चार्जिंग स्टेशन कमर्शियल लेवल 3 फर्श-माउंटेड
उत्पाद विवरण
60kw ईवी डीसी फास्ट चार्जिंग स्टेशन
,150kw ईवी डीसी फास्ट चार्जिंग स्टेशन
,डीसी फर्श माउंट ईवी चार्जर
60kw 90kw 120kw 150kw इलेक्ट्रिक वाहन डीसी फास्ट चार्जिंग स्टेशन वाणिज्यिक स्तर 3 फर्श पर लगाए गए डीसी ईवी चार्जिंग स्टेशन
1. तकनीकी मापदंड
निर्माता किसी भी क्षति, हानि, लागत या व्यय के लिए उत्तरदायी नहीं है
ईवीएसई के किसी भी उपयोगकर्ता द्वारा (जैसे ईवीएसई के इंस्टॉलेशन इंजीनियर या मालिक) यदि
ऐसे नुकसान, हानि, लागत या व्यय निर्माता द्वारा दिए गए लागू सुरक्षा निर्देशों का पालन करने में विफलता के परिणामस्वरूप होते हैं, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
• ईवीएसई को बिजली की आपूर्ति में बिजली की कटौती या व्यवधान।
• ईवीएसई में गंदगी या अजनबी पदार्थों का जमा होना।
• घटक भागों का क्षरण।
• उपकरण या उसके उपयोग में उन्नयन, सुधार या संशोधन।
• किसी भी आईटी सुरक्षा समस्या के कारण सॉफ्टवेयर या हार्डवेयर को नुकसान, जैसे कि वायरस ब्रेकआउट या सिस्टम के दुर्भावनापूर्ण हैकिंग तक सीमित नहीं।
• कीटों, कीटों के प्रकोप या इसी तरह के कारण उपकरण की क्षति या खराबी।
• किसी अन्य उपकरण में खराबी के कारण क्षति या खराबी
कार्य का दायरा।
• आग, बाढ़, तूफान या इसी तरह के खतरों के कारण क्षति या हानि या
ईवीएसई पर रसायनों या हानिकारक पदार्थों का रिसाव या रिसाव।
• काम के दायरे से बाहर के स्रोत से समस्याओं के कारण दोष का पता लगाना।
• गैर-पेशेवर या गलत स्थापना, मानकों के अनुरूप स्थापना या उत्पाद विशिष्ट मैनुअल में शामिल स्थापना निर्देशों के अनुसार स्थापना नहीं।
• अनुचित संचालन (उत्पाद की तकनीकी आवश्यकताओं या विनिर्देशों या मैनुअल के उल्लंघन में),मालिक (या किसी भी तीसरे पक्ष द्वारा अधिकृत नहीं TCHARGE) द्वारा की गई लापरवाही या मरम्मत.
• TCHARGE के अलावा अन्य पक्षों द्वारा लागू सुरक्षा नियमों या अन्य कानूनी मानकों का अनुपालन नहीं करना।
• ईवीएसई में पर्याप्त वेंटिलेशन नहीं है।
• ईवीएसई के डिजाइन की शर्तों के बाहर संचालन।
• ईवीएसई को मूल स्थापना स्थान से स्थानांतरित करना या समग्र प्रणाली डिजाइन को बदलना।
• ईवीएसई में परिवर्तन तभी करें जब निर्माता लिखित रूप में परिवर्तनों को मंजूरी दे।
2विनिर्देश
| आइटम संख्या | E3P-60K-D2-100A-EU01 | |
|
शक्ति इनपुट |
इनपुट रेटिंग | AC380V 3ph Wye100A अधिकतम। |
| चरण/तार की संख्या | 3ph / L1, L2, L3, N, PE | |
| शक्ति कारक | >0.98 | |
| वर्तमान टीएचडी | < 5% | |
| दक्षता | >95% | |
|
शक्ति आउटपुट |
आउटपुट शक्ति | 60 किलोवाट (2 बंदूक) |
| आउटपुट वोल्टेज रेंज | DC200V-1000V | |
| नामित आउटपुट करंट | 150A*2 | |
| आउटपुट सटीकता | <0.5% (वोल्टेज और करंट) | |
| सुरक्षा | सुरक्षा | ओवर करंट, अंडर वोल्टेज, ओवर वोल्टेज, अवशिष्ट करंट, सर्ज प्रोटेक्शन, शॉर्ट सर्किट, ओवर तापमान, ग्राउंड फॉल्ट |
| उपयोगकर्ता इंटरफ़ेस और नियंत्रण | प्रदर्शन | टच स्क्रीन |
| समर्थन भाषा | अंग्रेजी (अनुरोध पर अन्य भाषाएं उपलब्ध हैं) | |
| शुल्क विकल्प | अनुरोध पर उपलब्ध कराए जाने वाले शुल्क विकल्पः अवधि के अनुसार शुल्क, ऊर्जा के अनुसार शुल्क, शुल्क के अनुसार शुल्क | |
| पर्यावरण | परिचालन तापमान | माइनस 20 °C से +55 °C (55 °C से अधिक होने पर गिरावट) |
| भंडारण तापमान | -40°C से +70°C तक | |
| आर्द्रता | < 95% सापेक्ष आर्द्रता, नॉन कंडेनसिंग | |
| ऊंचाई | 2000 मीटर (6000 फीट) तक | |
| मैकेनिकल | प्रवेश सुरक्षा | IP54 |
| बाह्य यांत्रिक प्रभावों से सुरक्षा | आईईसी 62262 के अनुसार आईके10 | |
| शीतलन | हवा से मजबूर | |
| चार्जिंग केबल की लंबाई | 5 मीटर | |
| आयाम (W*D*H) मिमी | 700*780*1720 मिमी | |
| वजन | 300 किलो |
3आयाम आरेख
4. स्थापना की स्थिति
1चार्जर को एक समतल कंक्रीट नींव पर स्थापित किया जाना चाहिए, जिसमें एक केबल प्रवेश आरक्षित है।
2ऊर्ध्वाधर झुकाव 5% से कम है।
3चार्जर के तल को नींव में एम्बेडेड आठ एम8 शिकंजा द्वारा तय करें।
4.चार्जर के चारों ओर कम से कम 100 सेमी की दूरी बनाए रखें गर्मी फैलाव और संचालन के लिए
5- एक अलंकार की सिफारिश की जाती है।

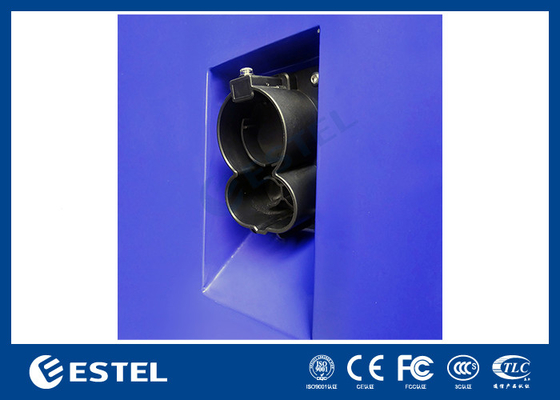

5डीसी चार्जिंग स्टेशन विवरण

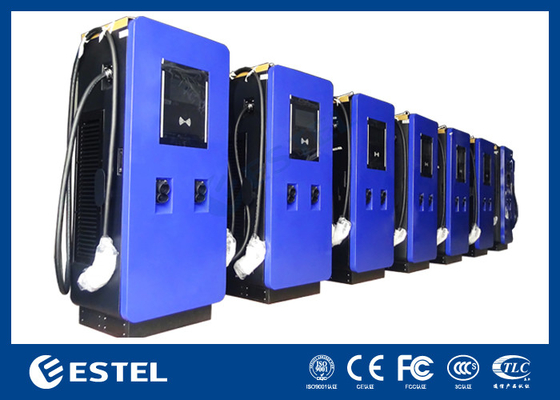

5. प्रोजेक्ट केस शो
6सुनिश्चित करें कि EVSE की बिजली की आपूर्ति डिस्कनेक्ट है।
• अन्य कार्य योग्य कर्मियों द्वारा किए जाने हैं।
• सफाई या रखरखाव के दौरान अनधिकृत कर्मियों को सुरक्षित दूरी पर रखें।
• उचित व्यक्तिगत सुरक्षा उपकरण पहनें।
मालिक के लिए रखरखाव कार्यक्रम
| कार्य | आवृत्ति | प्रक्रिया |
| कैबिनेट साफ करो। | चार महीने | |
| ईवी चार्जिंग केबलों और कनेक्टर्स पर क्षति की जाँच करें। | तीन महीने | |
| कैबिनेट पर क्षति की जाँच करें। |
6 महीने
|
|
| हवा के प्रवेश फिल्टर को बदलें। | 1 वर्ष | |
| सुनिश्चित करें कि निर्माता EVSE पर रखरखाव करता है। | 1 वर्ष | |
|
हवा के आउटलेट फिल को बदलें टर्स. |
पहले वर्ष के बाद, फिर 2 वर्ष |
7पैकिंग
-
