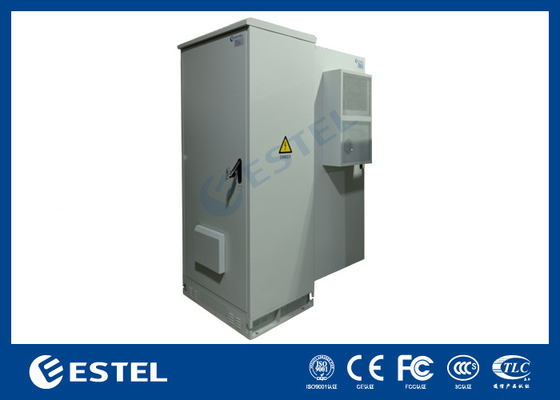

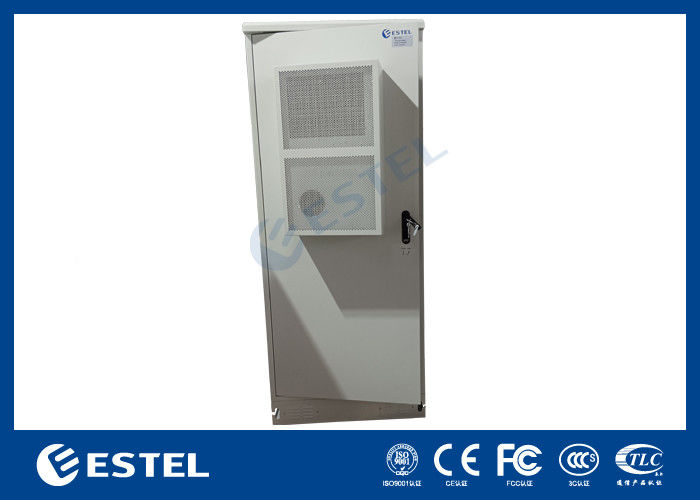

40U आउटडोर बैटरी कैबिनेट अनुकूलित IP55 शीतलन के साथ आसानी से इकट्ठा कैबिनेट
उत्पाद विवरण
40U आउटडोर बैटरी कैबिनेट IP55
,अनुकूलित बाहरी बैटरी कैबिनेट शीतलन
,आसानी से इकट्ठा बैटरी कैबिनेट 40U
40U आउटडोर बैटरी कैबिनेट अनुकूलित IP55 शीतलन के साथ आसानी से इकट्ठा कैबिनेट
1. 40U आउटडोर बैटरी कैबिनेट अनुकूलित IP55 शीतलन सुविधा के साथ आसानी से इकट्ठा कैबिनेट
-
कैबिनेट धूल, धूप और वर्षा प्रतिरोधी है, जिसका उपयोग बाहरी वातावरण में किया जाता है।
-
कैबिनेट शीतलनः प्रशंसक और एयर कंडीशनर (अन्य शीतलन विकल्पः हीट एक्सचेंजर)
-
कैबिनेट का लेआउट उचित है, जिससे केबल तक पहुंच, फिक्सिंग और ग्राउंडिंग में आसानी होगी। पावर केबल, सिग्नल केबल और ऑप्टिकल केबल के लिए व्यक्तिगत रूप से प्रवेश छेद हैं।
-
कैबिनेट में प्रयुक्त सभी केबल लौ retardant सामग्री से बने होते हैं।
2. 40U आउटडोर बैटरी कैबिनेट अनुकूलित IP55 शीतलन विवरण के साथ आसानी से इकट्ठा कैबिनेटः
-
कैबिनेट सामग्रीः कैबिनेट जस्ती स्टील से बना है, दोहरी दीवारों के साथ, बाहरी प्लेट की मोटाईः 1.5 मिमी, आंतरिक प्लेट की मोटाईः 0.8 मिमी।आंतरिक दीवार और बाहरी दीवार के बीच गर्मी इन्सुलेशन है. इन्सुलेशन सामग्री 20 मिमी पीईएफ, हीट इन्सुलेशन गुणांकः 0.035W/m·K. कैबिनेट इकट्ठा प्रकार है।
-

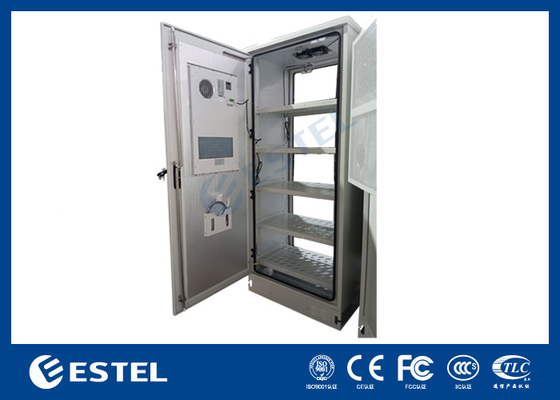

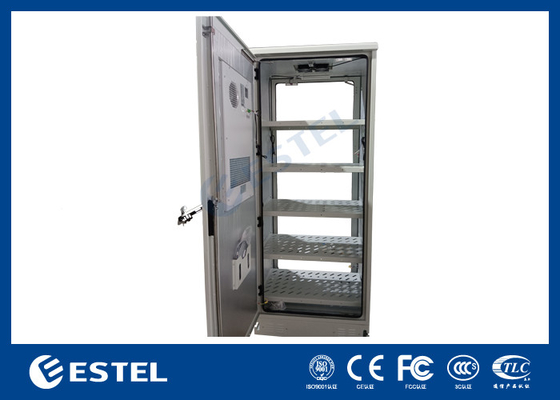

कैबिनेट संरचनाः कैबिनेट में बैटरी रखने के लिए बैटरी शेल्फ शामिल है। कैबिनेट में एक पेल्टीयर एयर कंडीशनर और प्रशंसक शामिल हैं, जो सामने के दरवाजे पर स्थापित हैं।
-
कैबिनेट दरवाजा और तालाः कैबिनेट में एक सामने का दरवाजा शामिल है। कैबिनेट दरवाजा एम्बेडेड संरचना का उपयोग करता है। दरवाजा खोलने का कोण 110 डिग्री से अधिक है और दरवाजा सीमा उपकरण खोलने के कोण को सीमित कर सकता है।ताला चोरी का सबूत तीन बिंदु ताला है, समर्थन पेंडलॉक।
3. 40U आउटडोर बैटरी कैबिनेट अनुकूलित IP55 आसानी से इकट्ठा कैबिनेट त्वरित विवरणः
|
मूल स्थानः शेन्ज़ेन, चीन (महाद्वीप) |
बाहरी आयामः H × W × D 2100 × 900 × 700 मिमी |
|
ब्रांड नाम: ESTEL |
संरचनाः एकल दीवार, इन्सुलेशन के साथ |
|
मॉडल संख्याःET9070210-40U |
कैबिनेट लेआउटः बैटरी स्थापित करने के लिए एक डिब्बा |
|
उत्पाद का नामः बाहरी बैटरी कैबिनेट |
कैबिनेट लॉकः विरोधी चोरी तीन बिंदु ताला |
|
प्रमाणनः ISO9001, IP55 |
सुरक्षा स्तरः IP55 |
|
आवेदनः बाहरी दूरसंचार बेस स्टेशन |
केबल इनलेटः कैबिनेट के नीचे |
|
सामग्रीः जस्ती स्टील |
प्रकाश व्यवस्थाः DC48V एलईडी लैंप |
|
गर्मी इन्सुलेशन: पीईएफ |
ग्राउंडिंग सुरक्षाः तांबे की पट्टी |
|
रंगः ग्रे (अनुकूलित समर्थन) |
शीतलनः 220VAC 50/60Hz एयर कंडीशनर |
|
कोटिंगः बाहरी जंग रोधी पाउडर कोटिंग |
अन्य शीतलन विकल्पः हीट एक्सचेंजर |
4. 40U आउटडोर बैटरी कैबिनेट अनुकूलित IP55 आसानी से इकट्ठा कैबिनेट विनिर्देशोंः
|
विन्यास |
पद |
तकनीकी पैरामीटर |
||
|
कैबिनेट |
मॉडल |
ET9070210-40U |
||
|
सुरक्षा स्तर |
IP55 |
|||
|
बाहरी आयाम |
H2100mm × W900mm × D700mm (अनुकूलित किया जा सकता है) |
|||
|
आंतरिक आयाम |
19 इंच का रेल, 40U |
|||
|
सामग्री |
जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। असर भागों की मोटाईः 2.0 मिमी |
|||
|
इन्सुलेशन |
20 मिमी पीईएफ |
|||
|
कोटिंग |
पॉलिएस्टर पाउडर कोटिंग |
|||
|
रंग |
RAL7035 |
|||
|
ताला |
चोरी रोधी तीन बिंदु तालाबंदी प्रणाली |
|||
|
हिंज |
आंतरिक हिंज |
|||
|
स्थापना विकल्प |
फर्श पर लगा हुआ |
|||
|
केबल रूटिंग |
कैबिनेट के नीचे से केबल अंदर और बाहर |
|||
|
रखरखाव |
एक सामने का दरवाजा, सामने का रखरखाव |
|||
|
शीतलन |
विकल्प |
एसी एयर कंडीशनर |
डीसी एयर कंडीशनर |
पंखा |
|
शीतलन क्षमता |
1500W |
/ |
|
|
|
इनपुट वोल्ट |
220VAC 60HZ |
/ |
|
|
|
संचार |
RS485 |
/ |
|
|
|
सेंसर |
दरवाजा सेंसर |
|||
|
अन्य |
प्रकाश के लिए एलईडी दीपक |
|||
|
पर्यावरण |
कार्य तापमान |
-40°C ~+55°C (+सौर विकिरण) |
||
|
भंडारण तापमान |
-40°C~+70°C |
|||
|
कार्यशील आर्द्रता |
5%~95% ((कोई संघनक नहीं) |
|||
|
कार्य ऊंचाई |
0~4000 मीटर |
|||
5आयाम आरेख
6. दरवाजे का ताला चोरी-प्रूफ डिजाइन
-
चोरी प्रतिरोधी ताला का क्षति प्रतिरोध GA/T 73-1994 ¢ मैकेनिकल एंटी-थेफ्ट लॉक ¢ वर्ग B की आवश्यकता को पूरा करता है, समर्थन वाले लटकन।
-
तीन बिंदु ताला
7केबल इनलेट
फीडर केबल और अन्य बाहरी केबल सभी नीचे के तारों की विधि का उपयोग करते हैं।
8ग्राउंडिंग सुरक्षा
-
कैबिनेट में जंग रोधी कोटिंग के साथ ग्राउंडिंग कॉपर बार शामिल है। वायरिंग कनेक्शन टर्मिनलों के लिए पर्याप्त शिकंजा हैं।
-
कैबिनेट के धातु भाग को आपस में जोड़ा जाना चाहिए और ग्राउंडिंग बार से जोड़ा जाना चाहिए। किसी भी दो बिंदुओं के बीच कनेक्शन प्रतिरोध 0.1Ω से कम है।
-
कैबिनेट के अंदर अन्य उपकरणों की सुरक्षात्मक ग्राउंडिंग को ग्राउंडिंग बार से जोड़ा जाना चाहिए।
9कनेक्शन और लगाव
-
ढीले होने से बचने वाले ग्रिड वाले कनेक्शन का उपयोग संरचना और धारक कनेक्शन के रूप में करें। कैबिनेट को ठीक करने के लिए एंकर बोल्ट का उपयोग गर्म डुबकी वाले जस्ती बोल्ट का उपयोग करें।
-
दरवाजे की टिकाएं आंतरिक टिका मोड का उपयोग करती हैं।
10उपस्थिति और सतह उपचार
कैबिनेट की सतह कोटिंग बाहरी विशेष पाउडर कोटिंग है, जिसमें सफेद ग्रे रंग (PANTONE 428C) है। कोटिंग GB/T 3181-2008 की आवश्यकता का अनुपालन करती है।
11. दरवाजे के सेंसर, धुआं सेंसर और एलईडी लैंप ऊपर स्थापित करें।
12पैकिंग और शिपिंग
-
