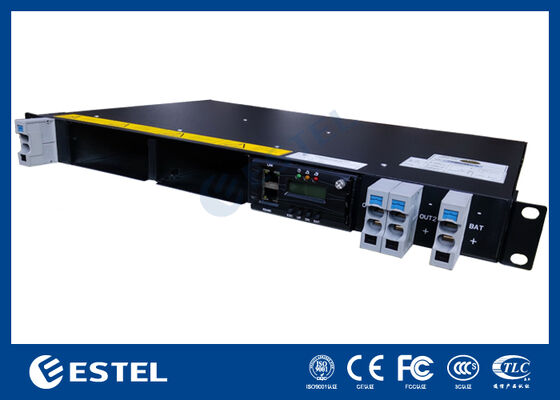

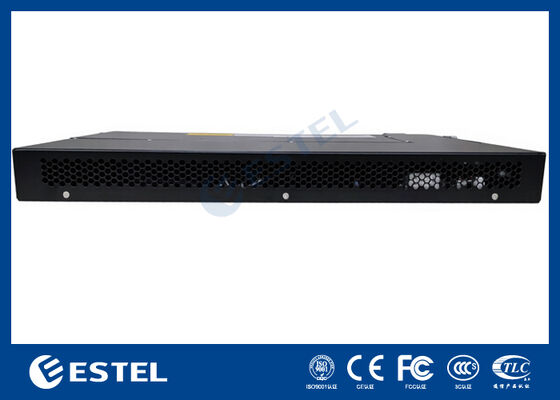

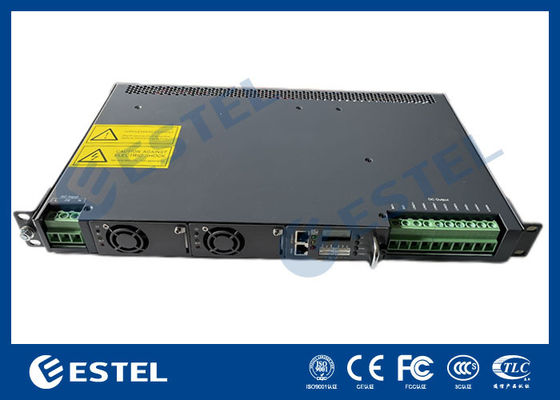

इंटीग्रेटेड डिस्ट्रीब्यूशन और इंटेलिजेंट कंट्रोलर के साथ 1यू रैक माउंट टेलीकॉम डीसी पावर सिस्टम
उत्पाद विवरण
48V दूरसंचार सुधारक प्रणाली
,50 ए डीसी पावर कन्वर्टर
,महत्वपूर्ण दूरसंचार अवसंरचना सुधारक
1U रैक माउंट टेलीकॉम डीसी पावर सिस्टम एकीकृत वितरण और बुद्धिमान नियंत्रक के साथ
1U रैक माउंट टेलीकॉम डीसी पावर सिस्टम का उत्पाद अवलोकन
1U रैक-माउंट टेलीकॉम डीसी पावर सिस्टम दूरसंचार स्थलों, नेटवर्क कक्षों, किनारे की सुविधाओं और कॉम्पैक्ट कैबिनेट प्रतिष्ठानों के लिए डिज़ाइन किया गया है जहां अंतरिक्ष दक्षता, विश्वसनीय डीसी आउटपुट,और एकीकृत बिजली वितरण की आवश्यकता हैएक मानक रेक्टिफायर बिजली की आपूर्ति के विपरीत, यह प्रणाली एसी इनपुट, डीसी वितरण, रेक्टिफायर मॉड्यूल, बैटरी ब्रेकर, लोड ब्रेकर, अधिभार संरक्षण,और एक कॉम्पैक्ट रैक-माउंट संरचना के भीतर बुद्धिमान निगरानी.
प्रणाली मानक 19 इंच रैक स्थापना या कैबिनेट एकीकरण के लिए उपयुक्त है। एक पतली 1U डिजाइन, शीर्ष इनलेट और आउटलेट केबलिंग, और सामने के उपयोग के रखरखाव के साथ,यह टेलीकॉम कैबिनेट के लिए विशेष रूप से उपयुक्त है, दूरस्थ संचार आश्रय, छोटे बेस स्टेशन और सीमित स्थापना स्थान वाले उपकरण कक्ष।
यह प्रणाली मॉड्यूलर रेक्टिफायर कॉन्फ़िगरेशन का समर्थन करती है और परियोजना लोड आवश्यकताओं के अनुसार विस्तारित की जा सकती है। यह दूरसंचार उपकरण, संचरण उपकरणों, राउटर,स्विच, नेटवर्क हब, बैटरी बैकअप सिस्टम, और अन्य संचार भार। इसके नियंत्रक स्थानीय एलसीडी डिस्प्ले, अलार्म आउटपुट, सूखे संपर्क संकेत और कई संचार बंदरगाहों का समर्थन करता है,उपयोगकर्ताओं को सिस्टम संचालन की निगरानी करने और त्रुटियों पर जल्दी से प्रतिक्रिया करने में मदद करना.
1U रैक माउंट टेलीकॉम डीसी पावर सिस्टम की मुख्य विशेषताएं
-
अंतरिक्ष-बचत दूरसंचार कैबिनेट की स्थापना के लिए कॉम्पैक्ट 1U रैक-माउंट संरचना
-
एकीकृत एसी इनपुट, डीसी वितरण, बैटरी ब्रेकर, लोड ब्रेकर और अधिभार संरक्षण
-
स्केलेबल सिस्टम क्षमता के साथ मॉड्यूलर रेक्टिफायर डिजाइन
-
सुविधाजनक निरीक्षण और मॉड्यूल की प्रतिस्थापन के लिए फ्रंट एक्सेस रखरखाव
-
स्वच्छ कैबिनेट वायरिंग के लिए ऊपरी इनलेट और ऊपरी आउटलेट केबलिंग
-
बैटरी सुरक्षा के लिए अंतर्निहित BLVD लोड डिस्कनेक्शन फ़ंक्शन
-
बिजली के झटके और बिजली से संबंधित विद्युत गड़बड़ी के लिए डीसी एसपीडी सुरक्षा
-

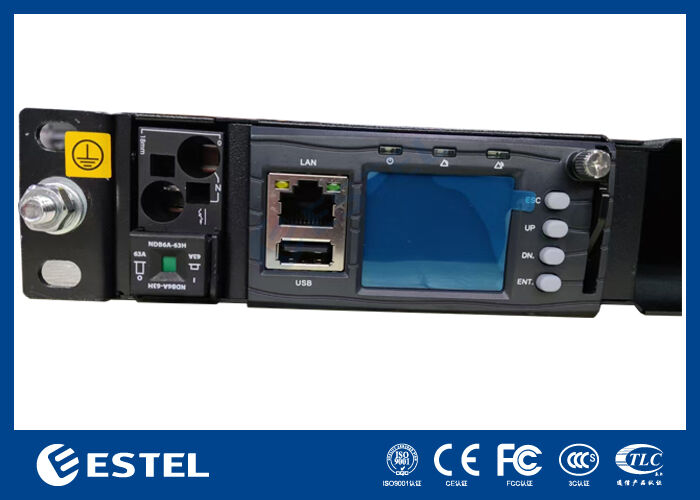

एलसीडी डिस्प्ले और वास्तविक समय प्रणाली निगरानी के साथ बुद्धिमान नियंत्रक
-
LAN, USB, RS485 और SNMP सहित कई संचार विकल्प
-
साइट अलार्म एकीकरण के लिए सूखी संपर्क अलार्म आउटपुट
-
कठोर दूरसंचार वातावरण के लिए व्यापक परिचालन तापमान सीमा
-
दूरसंचार अलमारियों, नेटवर्क कक्षों, दूरस्थ स्थलों और किनारे के बुनियादी ढांचे के लिए उपयुक्त
1U रैक माउंट टेलीकॉम डीसी पावर सिस्टम के तकनीकी विनिर्देश
|
पद |
विवरण |
|
उत्पाद का प्रकार |
1U रैक-माउंट टेलीकॉम डीसी पावर सिस्टम |
|
प्रणाली संरचना |
एकीकृत रेक्टिफायर, एसी वितरण, डीसी वितरण, नियंत्रक, बैटरी और भार संरक्षण |
|
स्थापित करने की विधि |
19 इंच की रैक स्थापना या कैबिनेट स्थापना |
|
सिस्टम आयाम |
482.6mm W × 350mm D × 44mm H |
|
सिस्टम वजन |
रेक्टिफायर मॉड्यूल के बिना ≤7kg |
|
केबलिंग विधि |
ऊपरी प्रवेश और ऊपरी निकास |
|
रखरखाव विधि |
मॉड्यूल स्तर के प्रतिस्थापन समर्थन के साथ सामने का रखरखाव |
|
सुरक्षा स्तर |
IP20 |
|
इनपुट मोड |
एकल-चरण एसी इनपुट |
|
इनपुट आवृत्ति |
4566 हर्ट्ज, नामित 50 हर्ट्ज / 60 हर्ट्ज |
|
एसी इनपुट क्षमता |
1 × 63A / 1P |
|
इनपुट वोल्टेज रेंज |
85VAC ₹300VAC, नामित 220VAC |
|
डीसी आउटपुट रेंज |
-43 वीडीसी से -58 वीडीसी, नामित -53.5 वीडीसी |
|
अधिकतम प्रणाली क्षमता |
8kW, 4kW × 2 कॉन्फ़िगरेशन के आधार पर |
|
रेक्टिफायर मॉड्यूल पावर |
3kW रेक्टिफायर मॉड्यूल |
|
रेक्टिफायर की दक्षता |
>96% |
|
शक्ति कारक |
220VAC पर ≥0.99, 20%~100% भार |
|

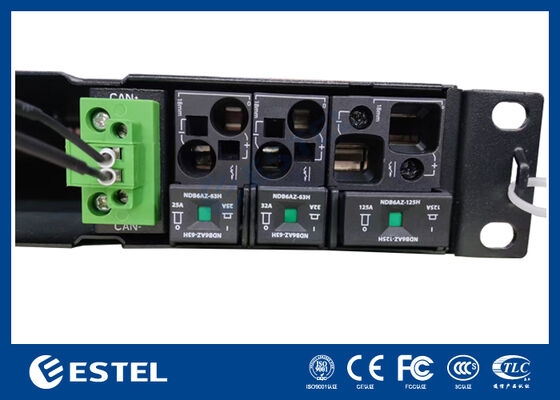

बैटरी ब्रेकर |
1 × 125 ए |
|
लोड ब्रेकर्स |
BLVD: 1 × 25A + 1 × 32A |
|
डीसी सर्ज सुरक्षा |
10kA / 20kA, 8/20μs |
|
सिस्टम शीतलन |
सिस्टम फ्रेम के लिए प्राकृतिक शीतलन |
|
रेक्टिफायर शीतलन |
रेक्टिफायर मॉड्यूल के लिए मजबूर शीतलन |
|
नियंत्रक संकेत इनपुट |
3 AI, 8 DI, 2 RS485 |
|
अलार्म आउटपुट |
8 शुष्क संपर्क |
|
संचार पोर्ट |
लैन, यूएसबी, आरएस485, एसएनएमपी |
|
प्रदर्शन मोड |
एलसीडी डिस्प्ले |
|
ऑपरेटिंग तापमान |
-40°C से +70°C |
|
भंडारण तापमान |
-40°C से +70°C |
|
परिचालन आर्द्रता |
5%~95%, गैर-संक्षेपण |
|
ऊंचाई |
0~3000 मीटर, 2000 मीटर से 3000 मीटर तक की आवश्यकता है |
1U रैक माउंट टेलीकॉम डीसी पावर सिस्टम के अनुप्रयोग
यह 1 यू रैक माउंट दूरसंचार डीसी पावर सिस्टम दूरसंचार बेस स्टेशनों, कॉम्पैक्ट संचार अलमारियों, एक्सेस नेटवर्क साइटों, ट्रांसमिशन उपकरण कमरों, एज नेटवर्क नोड्स के लिए उपयुक्त है,और दूरस्थ संचार आश्रयइसकी पतली संरचना इसे उन परियोजनाओं के लिए उपयोगी बनाती है जहां कैबिनेट स्थान सीमित है लेकिन विश्वसनीय डीसी बिजली और वितरण कार्यों की आवश्यकता होती है।
इसका उपयोग नेटवर्क उपकरण जैसे राउटर, स्विच, संचार हब, फाइबर ऑप्टिक ट्रांसमिशन डिवाइस, माइक्रोवेव संचार उपकरण और बैटरी समर्थित बैकअप पावर सिस्टम के लिए भी किया जा सकता है।दूरस्थ स्थलों या छोटी दूरसंचार सुविधाओं के लिए, एकीकृत बैटरी ब्रेकर, लोड ब्रेकर, ओवरज सुरक्षा और निगरानी नियंत्रक सिस्टम डिजाइन को सरल बनाने और अलग-अलग बाहरी घटकों की आवश्यकता को कम करने में मदद करते हैं।
-
