CQC/CE MPT50-12V AC/DC एकल समूह आउटपुट औद्योगिक नियंत्रण फ्लैट पावर सप्लाई
मूलभूत गुण
उत्पत्ति का स्थान:
शेन्ज़ेन, चीन (मुख्यभूमि)
ब्रांड नाम:
ESTEL
प्रमाणीकरण:
ISO9001, CE, 3C, FCC, TLC
मॉडल नंबर:
एमपीटी35-12वी
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1
कीमत:
43-429 usd
भुगतान की शर्तें:
टी/टी
आपूर्ति की योग्यता:
प्रति माह 20,000 सेट
उत्पाद सारांश
CQC/CE MPT50-12V AC/DC एकल समूह आउटपुट औद्योगिक नियंत्रण फ्लैट पावर सप्लाई 1. CQC/CE MPT50-12V AC/DC एकल समूह आउटपुट औद्योगिक नियंत्रण फ्लैट पावर सप्लाई इनपुट विशेषताएं इनपुट वोल्टेज रेंज 85-264Vac/120~370Vdc इनपुट वोल्टेज आवृत्ति 47-63 हर्ट्ज इनपुट करंट अधिकतम 0.95 ए @ 115 वैक, अधिकतम 0.56 ए @ 230 ...
उत्पाद विवरण
प्रमुखता देना:
एसी/डीसी औद्योगिक विद्युत आपूर्ति
,एकल समूह औद्योगिक बिजली आपूर्ति
,औद्योगिक नियंत्रण फ्लैट पावर सप्लाई
Product Name:
औद्योगिक अनुकूलित बिजली प्रणाली
Input Voltage:
AC220V
Output Voltage:
DC24V
Output Power:
342W
Input Frequency:
47 ~ 63 हर्ट्ज
Max. Output Current:
10:00 पूर्वाह्न
उत्पाद वर्णन
CQC/CE MPT50-12V AC/DC एकल समूह आउटपुट औद्योगिक नियंत्रण फ्लैट पावर सप्लाई
1. CQC/CE MPT50-12V AC/DC एकल समूह आउटपुट औद्योगिक नियंत्रण फ्लैट पावर सप्लाई इनपुट विशेषताएं
| इनपुट वोल्टेज रेंज |
85-264Vac/120~370Vdc
|
|
इनपुट वोल्टेज आवृत्ति
|
47-63 हर्ट्ज
|
|
इनपुट करंट
|
अधिकतम 0.95 ए @ 115 वैक, अधिकतम 0.56 ए @ 230 वैक
|
|
बढ़त धारा
|
<45A @ 230Vac
|
|
रिसाव प्रवाह
|
<0.25mA (RMS) /3.5mA ((RMS)
|
2. CQC/CE MPT50-12V AC/DC एकल समूह आउटपुट औद्योगिक नियंत्रण फ्लैट पावर सप्लाई आउटपुट विशेषताएं
|
MPT50-12V
|
MPT50-24V
|
|
12V
|
24V |
|
10.2~13.8V
|
21.6~28.8V
|
| 4.2A | 2.2A |
|
±0.5%
|
±0.5%
|
| ±0.5% |
±0.5% |
|
≤ 120mVp-p
|
≤ 150mVp-p
|
|
≤3s @ 115Vac;≤3s @ 230Vac
|
|
|
≤50ms @ 115Vac;≤50ms @ 230Vac
|
|
|
≥45 ms @ 230Vac
|
|
3. MPT50-12V AC/DC एकल समूह आउटपुट औद्योगिक नियंत्रण फ्लैट पावर सप्लाई भौतिक विशेषताएंः
|
आयाम
|
100 X 82 X 30.1 मिमी (एल * डब्ल्यू * एच)
|
|
वजन
|
लगभग 222 ग्राम
|
|
शीतलन मोड
|
प्राकृतिक वायु शीतलन
|
4. MPT50-12V AC/DC एकल समूह आउटपुट औद्योगिक नियंत्रण फ्लैट पावर सप्लाई सुरक्षा विनियमन
| सुरक्षा मानक | IEC/EN62368-1,UL 62368-1,GB4943.1 |
| सदमे से सुरक्षा | वर्ग I |
| सुरक्षा वर्ग | IP20 |
| इन्सुलेशन प्रतिबाधा | इनपुट-आउटपुटः ≥100MΩ (कमरे के तापमान पर DC500V के साथ मापा गया) इनपुट - ग्राउंड: ≥100MΩ (कमरे के तापमान पर DC500V के साथ मापा गया) आउटपुट - ग्राउंड: ≥100MΩ (कमरे के तापमान पर DC500V के साथ मापा गया) |
| इन्सुलेशन शक्ति | इनपुट-आउटपुट :AC 3KV 50Hz 1 मिनट ≤10mA इनपुट - ग्राउंड :AC 1.5KV 50Hz 1 मिनट ≤10mA आउटपुट - ग्राउंड :AC 0.5KV 50Hz 1 मिनट ≤10mA |
5. MPT50 बिजली आपूर्ति भुगतान और शिपिंग शर्तें
| न्यूनतम आदेश मात्राः | 1 सेट |
| मूल्यः | वार्ता |
| भुगतान की शर्तेंः | टी/टी |
| आपूर्ति की क्षमताः | 20,000 सेट प्रति माह |
| प्रसव का समय: | 7-10 कार्य दिवस |
| पैकेजिंग विवरणः | कार्डबोर्ड/लकड़ी का मामला |

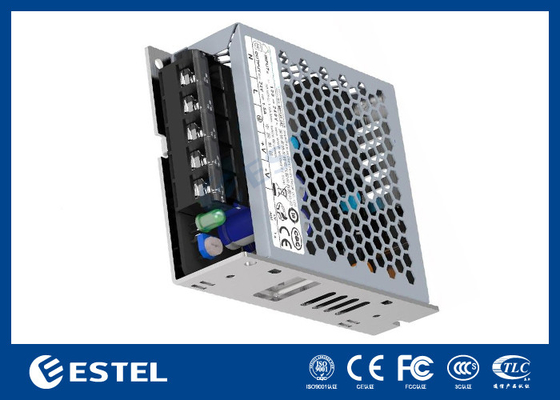

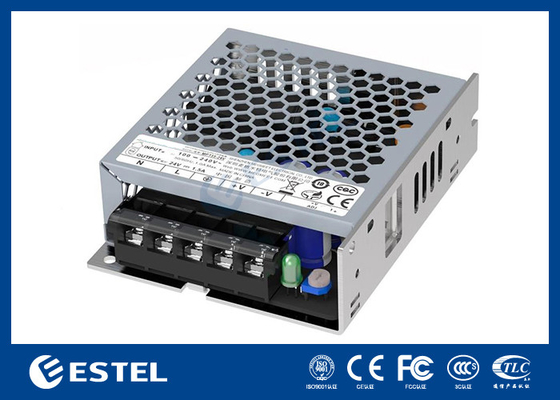

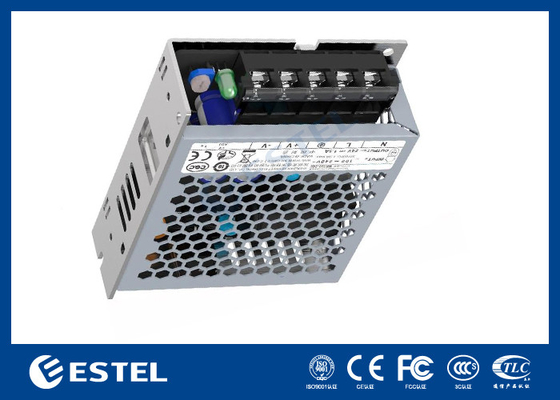

6उत्पाद चित्र:
नोटः
1जब तक अन्यथा निर्दिष्ट नहीं किया जाता, उपरोक्त मापदंडों को परिवेश के तापमान की स्थिति में परीक्षण किया जाता है
25°C, 50% आर्द्रता, 100% भार और 230Vac इनपुट वोल्टेज;
2समुद्र तल से 2000 मीटर से ऊपर काम करते समय भार 7%/1000 मीटर तक कम किया जाता है।
3लहर और शोर मापने की विधिः एक घुमावदार जोड़ी तार का उपयोग करें, जिसकी लंबाई लगभग 10 मिमी है, और टर्मिनल को
समानांतर में 0.1uf और 10uf कैपेसिटर से जुड़ा हो और 20MHZ बैंडविड्थ के नीचे मापा जाए;
4स्टार्ट का समय कोल्ड स्टार्ट की स्थिति में मापा जाता है और तेजी से और लगातार स्विच करने से स्टार्ट का समय बढ़ सकता है।
समय;
5विद्युत आपूर्ति को प्रणाली के घटकों का हिस्सा माना जाना चाहिए। सभी ईएमसी परीक्षणों को किया जाएगा।
परीक्षण नमूना 1 मिमी की मोटाई और 300 मिमी की लंबाई के साथ एक धातु प्लेट पर घुड़सवार के साथ किया गया
300 मिमी की चौड़ाई। टर्मिनल डिवाइस के साथ बिजली की आपूर्ति की विद्युत चुम्बकीय संगतता की जाँच करें;
6जब उत्पाद टर्मिनल का उपयोग किया जाता है, तो खोल को प्रणाली से जोड़ा जाना चाहिए;
7इस मार्गदर्शिका में सभी संकेतकों के परीक्षण विधियों का परीक्षण कंपनी के मानकों के अनुसार किया जाता है।
