28U समन्वित आउटडोर पावर कैबिनेट रैक्टिफायर सिस्टम यूपीएस के साथ बैटरी ऊर्जा भंडारण आवरण
उत्पाद विवरण
32U आउटडोर बैटरी कैबिनेट
,रेक्टिफायर सिस्टम के साथ बाहरी बैटरी कैबिनेट
,पीडीयू के साथ बैटरी कैबिनेट
28U समन्वित आउटडोर पावर कैबिनेट रैक्टिफायर सिस्टम के साथ यूपीएस बैटरी ऊर्जा भंडारण
1संक्षिप्त परिचय:
आउटडोर दूरसंचार कैबिनेट आमतौर पर दूरसंचार उपकरण की सुरक्षा और कार्यक्षमता सुनिश्चित करने के लिए कई सुविधाओं के साथ आते हैं। आउटडोर दूरसंचार कैबिनेट की कुछ सामान्य विशेषताओं में शामिल हैंः
- मौसम के प्रतिरोधी डिजाइनः बाहरी अलमारियों को कठोर मौसम की परिस्थितियों जैसे बारिश, बर्फ, अत्यधिक तापमान और धूल का सामना करने के लिए डिज़ाइन किया गया है।वे आम तौर पर स्टेनलेस स्टील या एल्यूमीनियम जैसी टिकाऊ सामग्री से बने होते हैं और पानी और धूल के खिलाफ सुरक्षा के स्तर को इंगित करने के लिए आईपी (इनग्रेज प्रोटेक्शन) रेटिंग होते हैं.
- थर्मल मैनेजमेंटः आउटडोर कैबिनेट में अक्सर कैबिनेट के अंदर तापमान को विनियमित करने और अति ताप को रोकने के लिए थर्मल मैनेजमेंट सिस्टम शामिल होते हैं। इसमें प्रशंसक जैसी विशेषताएं शामिल हो सकती हैं,वातानुकूलन इकाइयां, हीट एक्सचेंजर, या निष्क्रिय शीतलन विधियां।
- सुरक्षा उपाय: बाहरी अलमारियों में दूरसंचार उपकरण को चोरी या अनधिकृत पहुंच से बचाने के लिए सुरक्षा सुविधाएं हैं। इसमें लॉक करने योग्य दरवाजे, छेड़छाड़-प्रूफ लॉक,और अलार्म सिस्टम.
- केबल प्रबंधनः बाहरी अलमारियों में दूरसंचार उपकरण से जुड़े केबलों को व्यवस्थित करने और उनकी सुरक्षा करने के लिए केबल प्रबंधन के लिए प्रावधान हैं। इसमें केबल ट्रे, केबल प्रवेश बिंदु,और केबल प्रबंधन सहायक उपकरण.
- विद्युत वितरणः बाहरी अलमारियों में दूरसंचार उपकरण को विद्युत वितरण करने के लिए विद्युत वितरण इकाइयां (पीडीयू) अंतर्निहित हो सकती हैं।यह उचित बिजली आपूर्ति सुनिश्चित करता है और बिजली की खपत को प्रबंधित करने में मदद करता है.
- पर्यावरणीय निगरानी इकाईःएक पर्यावरणीय निगरानी इकाई (ईएमयू) एक विशेषता है जो आमतौर पर बाहरी दूरसंचार अलमारियों में पाई जाती है।यह दूरसंचार उपकरणों के इष्टतम कार्य सुनिश्चित करने के लिए कैबिनेट के अंदर पर्यावरण की स्थिति की निगरानी और रिपोर्ट करने के लिए बनाया गया है.
2अनुकूलित IP55 आउटडोर दूरसंचार कैबिनेट, एयर कंडीशनर, रेक्टिफायर सिस्टम, एटीएस (ऑटोमेटिक ट्रांसफर स्विच), बैटरी, पीडीयू आदि के साथ।
(1) यह थर्मल इन्सुलेशन के साथ एक जस्ती स्टील कैबिनेट है, बाहरी विरोधी जंग पाउडर कोटिंग के साथ सतह उपचार। कैबिनेट के लिए हम विभिन्न आकार अनुकूलित कर सकते हैं,जस्ती इस्पात/स्टेनलेस स्टील या एल्यूमीनियम सहित सामग्री
(2) इस कैबिनेट में आंतरिक हिंज, दरवाजे के टॉपर, इलेक्ट्रॉनिक लॉक और तीन बिंदु विरोधी चोरी लॉक के साथ एक एम्बेडेड दरवाजा और ठंडा करने के लिए एक एयर कंडीशनर है।
(3) बैटरी शेल्फ घर 2* 100AH लिथियम बैटरी के लिए है।
(4) ये चार स्टैंड कॉलम 19 इंच की मानक रैक हैं जिसमें एल आकार की ट्रे और केबल मैनेजर है, इस रैक का उपयोग आमतौर पर ग्राहक के दूरसंचार उपकरण, बिजली प्रणाली, लिथियम बैटरी आदि स्थापित करने के लिए किया जाता है,नीचे पृथ्वी के तार के साथ ग्राउंडिंग तांबा बार है।, और कुछ केबल इनलेट.
(5) हम एक पर्यावरण निगरानी इकाई को भी लैस कर सकते हैं,यह प्रणाली SNMP और RS485 संचार का समर्थन करती है और यह कैबिनेट के अंदर पर्यावरण की निगरानी के लिए विभिन्न सेंसरों के साथ मिलकर काम कर सकती है।
(6) एसी बिजली वितरण इकाई। हमारे बिजली वितरण इकाई विनिर्देश ग्राहक की आवश्यकता के आधार पर अनुकूलित किया जा सकता है
(7) रेक्टिफायर प्रणाली:48VDC रेक्टिफायर जिसमें 3 भाग होते हैंः पावर डिस्ट्रीब्यूशन यूनिट, रेक्टिफायर मॉड्यूल और मॉनिटरिंग मॉड्यूल। हमारी पावर डिस्ट्रीब्यूशन यूनिट स्पेसिफिकेशन को कस्टमाइज किया जा सकता है;हमारे रेक्टिफायर मॉड्यूल में 3 मॉडल हैं: 30A/50A/75A, मात्रा ग्राहक की क्षमता पर निर्भर करती है; निगरानी मॉड्यूल SNMP/RS485 संचार और बैटरी प्रबंधन आदि का समर्थन करता है।
3. 28यूIP55 बैटरी कैबिनेट सामान की सूची
| नहीं. | पद | मात्रा | इकाई | विनिर्देश |
| 1. | बाहरी दूरसंचार कैबिनेट | 1 | सेट |
(1) बाहरी आयामः W*D*H 700*700*1750mm (2) एक डिब्बाः 19 ′′ रैक, 28U (3)एक सामने के दरवाजे के साथ, और बाहरी कैबिनेट के लिए तीन बिंदु ताला (समर्थन लटकन) (4) सामग्रीः जस्ती स्टील, एकल दीवार इन्सुलेशन के साथ |
| 2. | एयर कंडीशनर | 1 | सेट | शीतलन क्षमताः 1500W, बिजली की आपूर्तिः AC220V, 50Hz |
| 3. | सहायक प्रत्यक्ष वेंटिलेशन पंखे | 2 | पीसी | AC220V, कैबिनेट के शीर्ष पर स्थापित करें |
| 4. | डीसी पावर सिस्टम | 1 | एसईटी | मॉडल: ET48300-5U 8kW ((6*3000W रेक्टिफायर मॉड्यूल) कंट्रोलर के साथ |
| 5. | पर्यावरण निगरानी इकाई | 1 | सेट | 1U, AC220V, समर्थन SNMP संचार |
| 6. | जल सेंसर | 1 | पीसी | |
| 7. | धुआं सेंसर | 1 | पीसी | |
| 8. | तापमान और आर्द्रता सेंसर | 1 | पीसी | |
| 9. | दरवाजा सेंसर | 1 | पीसी | |
| 10. | एलईडी लैंप | 1 | पीसी | AC220V |
| 11. | पैकेज | 1 | सेट | लकड़ी का मामला |
डीसी पावरसिस्टम पैरामीटर
| श्रेणी | ET48300-5U | |
| प्रणाली | आयाम ((मिमी) | 482.0(W) *350.0(D) *5U(H) |
| वजन | ≤15 किलोग्राम ((सिधा करने वाले मॉड्यूल के बिना) | |
| शीतलन मोड | प्राकृतिक शीतलन | |
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | |
| आईपी ग्रेड | IP20 | |
| एसी वितरण | इनपुट वोल्ट | 380Vac, तीन चरण |
| इनपुट क्षमता | 1*63A/4P | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज, 50/60 हर्ट्ज रेटेड | |
| एसी एसपीडी | 20kA/40kA, 8/20μs | |
| डीसी वितरण | आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः-53.5 वीडीसी |
| अधिकतम क्षमता | 18kW ((6*3000W रेक्टिफायर मॉड्यूल) | |
| बैटरी कनेक्शन | 2*125A/1P | |
| लोड ब्रेकर | LLVD:63A/1P×3+32A/1P×3+16A/1P×2 BLVD:32A/1P×2+16A/1P×3 | |
| डीसी एसपीडी | 10kA, 8/20μs | |
| रेक्टिफायर मॉड्यूल | दक्षता | ≥96%@340Vdc/ 53.5VDC नामित भार |
| नामित शक्ति | 3000W ((85~300Vdc) | |
| कार्य तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) | |
| आयाम | 105.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |
| शीतलन मोड | फैन के साथ मजबूर ठंडा | |
| नियंत्रक | सिग्नल इनपुट | 4 AI ((3 बैटरी तापमान, 1 परिवेश तापमान), 6 DI ((SPD, 6 सामान्य DI) |
| अलार्म आउटपुट | 4 शुष्क संपर्क | |
| संचार पोर्ट | LAN/RS232/RS485 इंटरफेस,LAN-SNMP,TCP/IP | |
| प्रदर्शन मोड | एलसीडी | |
| पर्यावरण | परिचालन तापमान | -40°C~+65°C |
| भंडारण तापमान | -40°C~+70°C | |
| परिचालन आर्द्रता | 0%~95% ((गैर-संक्षेपण) | |
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) | |
4बाहरी दूरसंचार कैबिनेट सुरक्षा स्तरः
IP54/IP55/IP65
IP55= घोंसले की विशेषताएंः
धूल, तेल और अन्य गैर संक्षारक सामग्री से पूर्ण सुरक्षा
संलग्न उपकरणों के संपर्क से पूर्ण सुरक्षा
पानी से सुरक्षा, किसी भी दिशा से संलग्नक के खिलाफ एक नोजल द्वारा प्रक्षेपित पानी तक
दीवार पर लगाए जाने वाले, स्वतंत्र खड़े, खलिहान, और टेलीग्राफ पोल माउंट में उपलब्ध
सिल्क-स्क्रीनिंग लोगो, एनोडाइजिंग या उत्कीर्णन सेवाएं उपलब्ध हैं
IP65= घेरों की विशेषताएंः
धूल, तेल और अन्य गैर संक्षारक सामग्री से पूर्ण सुरक्षा
संलग्न उपकरणों के संपर्क से पूर्ण सुरक्षा
पानी से सुरक्षा, किसी भी दिशा से संलग्नक के खिलाफ एक नोजल द्वारा प्रक्षेपित पानी तक
दीवार पर लगाए जाने वाले, स्वतंत्र खड़े, खलिहान, और टेलीग्राफ पोल माउंट में उपलब्ध
सिल्क-स्क्रीनिंग लोगो, एनोडाइजिंग या उत्कीर्णन सेवाएं उपलब्ध हैं
कटआउट,इन्सुलेशन, हिंज, लॉक या लॉक के साथ कस्टम

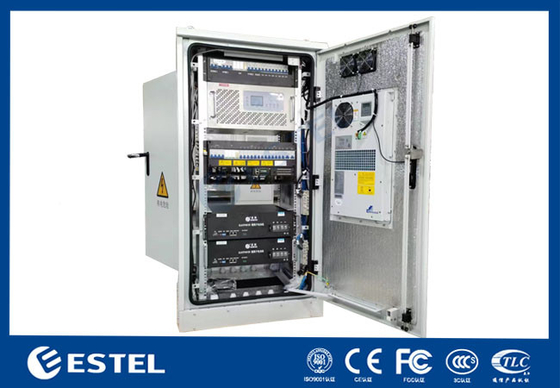

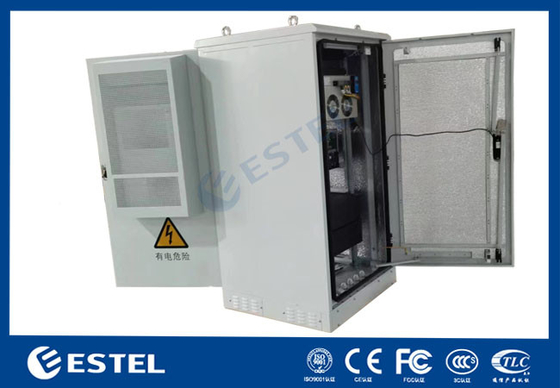

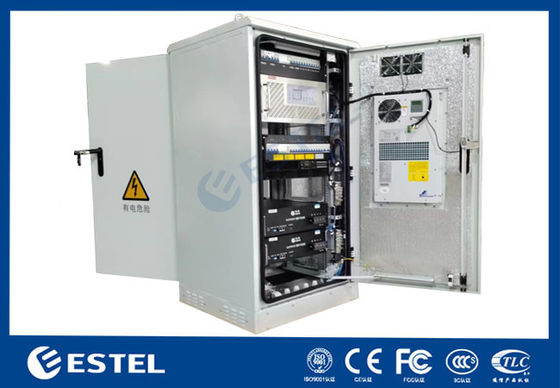

5कैबिनेट चित्र
-
