48VDC 325W/K RS485 MODBUS RTU संचार के साथ कैबिनेट हीट एक्सचेंजर

48VDC 325W/K बाड़े हीट एक्सचेंजर RS485 संचार MODBUS RTU प्रोटोकॉल

हीट एक्सचेंजर

यह HCZA-325-000-250 हीट एक्सचेंजर विभिन्न संलग्न स्थानों के लिए डिज़ाइन किया गया एक निष्क्रिय शीतलन समाधान है, जो इलेक्ट्रॉनिक उपकरणों के लिए कुशल गर्मी अपव्यय सुनिश्चित करता है।

मुख्य विशेषताएं

• निष्क्रिय शीतलन डिज़ाइन: एक काउंटरफ्लो हीट एक्सचेंजर कोर का उपयोग करता है जहां परिवेशी हवा एल्यूमीनियम प्लेट के एक तरफ से गुजरती है और दूषित हवा दूसरी तरफ से गुजरती है। यह डिज़ाइन दूषित हवा से परिवेशी हवा में गर्मी हस्तांतरण की अनुमति देता है, जबकि वायु धाराओं को अलग रखता है, जिससे कोई क्रॉस-संदूषण नहीं होता है।

• उच्च दक्षता: हीट एक्सचेंजर को वायु दाब में गिरावट को कम करने के लिए डिज़ाइन किया गया है, जिससे समान आकार के पंखे के साथ अधिक कुशल शीतलन की अनुमति मिलती है।

• स्थायित्व: मजबूत सामग्री और प्रक्रियाओं के साथ निर्मित, 10 साल तक के लंबे सेवा जीवन को सुनिश्चित करता है।

• ऊर्जा बचत: एग्जॉस्ट हीट को पुनर्प्राप्त करके और अतिरिक्त शीतलन प्रणालियों की आवश्यकता को कम करके 85% तक ऊर्जा बचत प्राप्त करता है।

• अनुपालन: सुरक्षा और पर्यावरणीय जिम्मेदारी सुनिश्चित करते हुए, RoHS, CE और ISO प्रमाणपत्रों सहित अंतर्राष्ट्रीय मानकों को पूरा करता है।

अनुप्रयोग

HCZA-325-000-250 हीट एक्सचेंजर विभिन्न अनुप्रयोगों के लिए आदर्श है, जिनमें शामिल हैं:

• दूरसंचार आश्रय: दूरसंचार कैबिनेट और आश्रय को ठंडा करने के लिए आदर्श, विशेष रूप से बाहरी वातावरण में जहां पारंपरिक एयर कंडीशनिंग संभव नहीं हो सकती है।

• औद्योगिक बाड़े: विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त है जिसमें संलग्न स्थानों में कुशल गर्मी अपव्यय की आवश्यकता होती है।

• ऊर्जा भंडारण प्रणाली: ऊर्जा भंडारण समाधानों में बैटरी और अन्य घटकों के लिए इष्टतम तापमान बनाए रखने में प्रभावी।

• डेटा सेंटर: डेटा सेंटर में गर्मी अपव्यय के प्रबंधन में मदद करता है, जिससे ऊर्जा दक्षता और उपकरण विश्वसनीयता में योगदान होता है।

विशेष विवरण

• शीतलन क्षमता: विशिष्ट मॉडल के आधार पर, 35W/K से 90W/K तक होती है।

• ऑपरेटिंग तापमान रेंज: -40°C से +70°C तक, जो इसे विभिन्न प्रकार की पर्यावरणीय स्थितियों के लिए उपयुक्त बनाता है।

• वायु प्रवाह: आंतरिक वायु प्रवाह दर मॉडल के आधार पर 200 m³/h से 550 m³/h तक भिन्न होती है।

• बिजली की आपूर्ति: विभिन्न स्थापना आवश्यकताओं को समायोजित करने के लिए DC (48V) और AC (220V-240V) दोनों संस्करणों में उपलब्ध है।

• शोर का स्तर: शांत संचालन सुनिश्चित करते हुए, 3 मीटर की दूरी पर 45 dB(A) से 54 dB(A) तक होता है।

• सुरक्षा रेटिंग: IP55, धूल और पानी के प्रवेश से सुरक्षा प्रदान करता है।

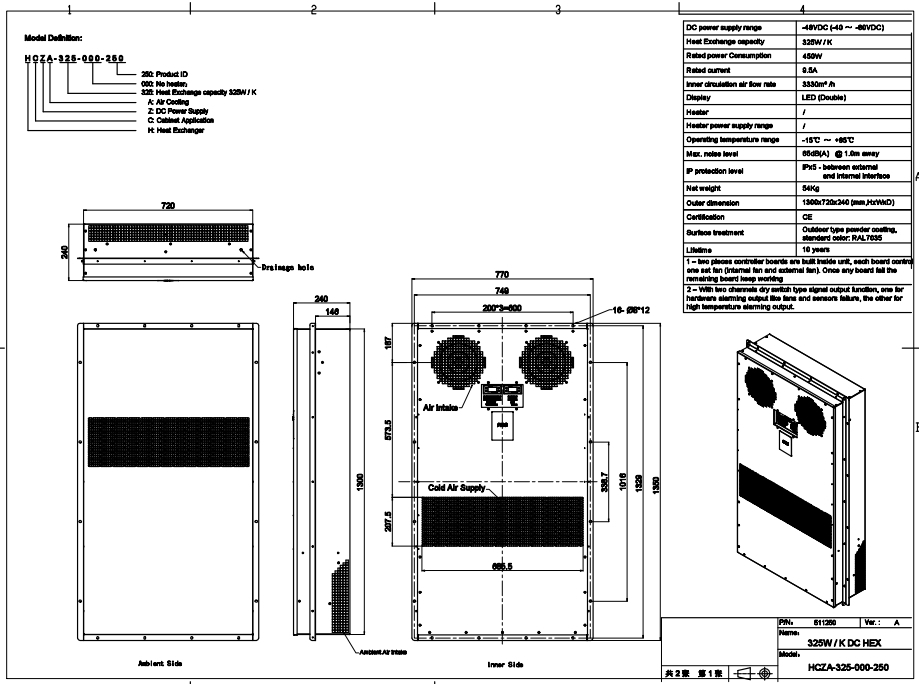

माउंटिंग इंटरफ़ेस विवरण

• मॉडल परिभाषा:
  HCZA-325-000-250

• DC बिजली आपूर्ति रेंज:
  -49VDC (-40V से -60VDC)

• हीट एक्सचेंज क्षमता:
  328W/K

• रेटेड बिजली की खपत:
  450W

• रेटेड करंट:
  33A (वायु प्रवाह)

• आंतरिक परिसंचरण वायु प्रवाह दर:
  3330m³/h

• डिस्प्ले:
  LED (डबल)

• हीटर:
  हीटर बिजली आपूर्ति: निर्दिष्ट ऑपरेटिंग स्थितियों के साथ एलईडी हीटर।

• ऑपरेटिंग तापमान रेंज:
  -15°C से +65°C

• शोर का स्तर:
  1 मीटर की दूरी पर ≤68dB(A)

• IP सुरक्षा स्तर:
  IP-5 (बाहरी और आंतरिक इंटरफ़ेस के बीच)

• शुद्ध वज़न:
  54kg

• बाहरी आयाम:
  1300mm x 740mm x 240mm (HxWxD)

• प्रमाणीकरण:
  CE

• जीवनकाल:
  10 साल

• टिप्पणियाँ:
  अतिरिक्त कोटिंग जोड़ने की अनुशंसा नहीं की जाती है।

• स्थापना का प्रकार:
  ग्राहक द्वारा बाहरी वायु प्रवेश की आवश्यकता होती है।

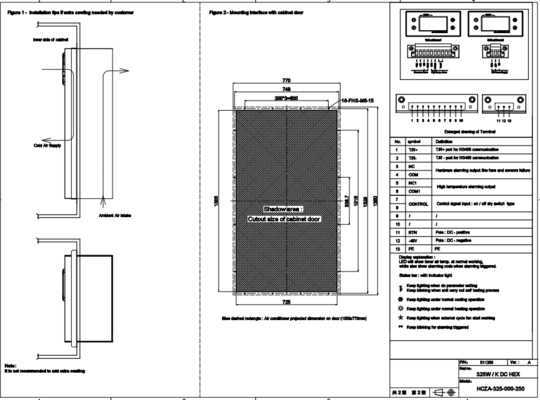

• कैबिनेट के दरवाजे का कटआउट आकार:
  770mm x 2000mm।

• कैबिनेट के दरवाजे के लिए माउंटिंग इंटरफ़ेस:
  दरवाजे-साइड कटआउट के लिए स्थापना आयाम प्रदान किए गए हैं। आयाम उचित वायु परिसंचरण और शीतलन प्रणाली के फिटमेंट को सुनिश्चित करते हैं।

• टर्मिनल कनेक्शन:

  • T/R पोर्ट: RS485 संचार के लिए।

  • NC1: कोई कनेक्शन नहीं।

  • COM1: आंतरिक कनेक्शन के लिए संचार पोर्ट।

  • COM2: डेटा प्रबंधन के लिए संचार पोर्ट।

• यूनिट नियंत्रण सुविधाएँ:
  कुशल संचालन सुनिश्चित करने के लिए पंखे और हीटर जैसे विभिन्न आंतरिक घटकों के लिए चालू/बंद स्विच को नियंत्रित करें।
