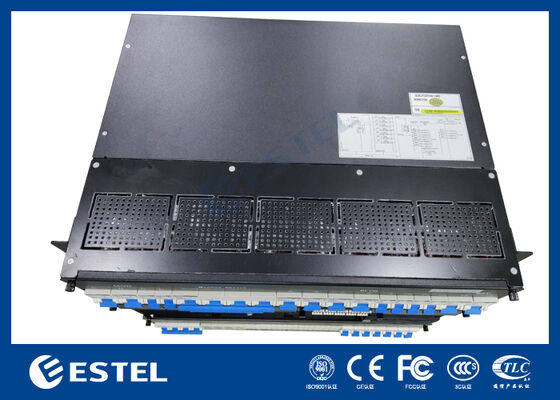

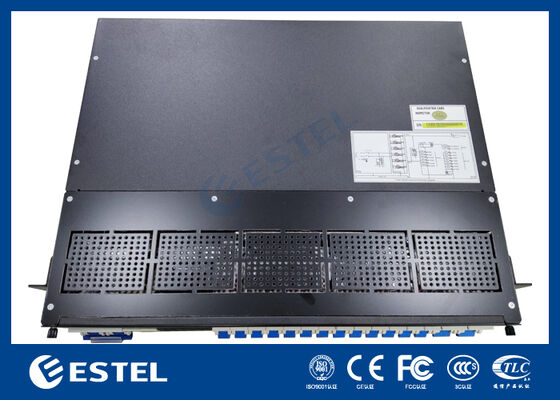

दूरसंचार और ऊर्जा अनुप्रयोगों के लिए एसी या डीसी वितरण 48V आउटपुट मल्टी लेयर डिजाइन के साथ एकीकृत मॉड्यूलर डीसी पावर सिस्टम

डीसी पावर सिस्टम का उत्पाद विवरण

इंटीग्रेटेड मॉड्यूलर डीसी पावर सिस्टम एक उन्नत पावर समाधान है जिसे आधुनिक दूरसंचार नेटवर्क और ऊर्जा अनुप्रयोगों की बढ़ती मांगों को पूरा करने के लिए डिज़ाइन किया गया है। मल्टी-लेयर आर्किटेक्चर के साथ, यह सिस्टम एक कॉम्पैक्ट लेकिन अत्यधिक कार्यात्मक चेसिस में एकीकृत एसी इनपुट, डीसी वितरण, रेक्टिफायर स्लॉट और बुद्धिमान निगरानी प्रदान करता है।

डीसी पावर सिस्टम की मुख्य विशेषताएं

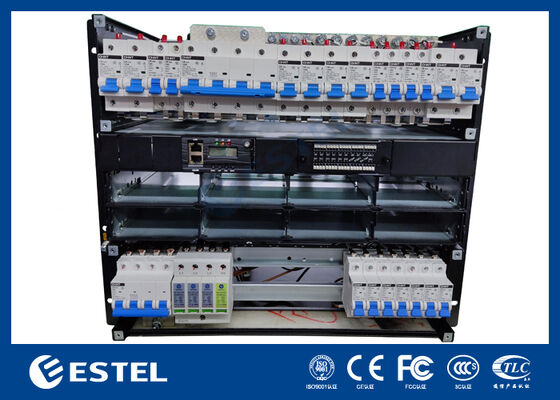

• मल्टी-लेयर डिज़ाइन: एक ही चेसिस में एसी इनपुट, डीसी वितरण, रेक्टिफायर स्लॉट और बैटरी सुरक्षा को जोड़ती है।
• सर्ज प्रोटेक्शन के साथ एसी इनपुट: सिस्टम को पावर सर्ज से बचाने के लिए बिल्ट-इन एसी एसपीडी (सर्ज प्रोटेक्शन डिवाइस)।
• डीसी वितरण: एफ1 से एफ14 ब्रेकर चैनल की सुविधा, ओवरलोड और शॉर्ट-सर्किट सुरक्षा के साथ कई उपकरणों को बिजली के वितरण की अनुमति देती है।
• बैटरी सुरक्षा: ओवर-डिस्चार्ज को रोकने और बैटरी जीवन को बढ़ाने के लिए एलएलवीडी (लो वोल्टेज डिस्कनेक्ट) और बीएलवीडी (बैटरी लोड वोल्टेज डिस्कनेक्ट) सुरक्षा मॉड्यूल शामिल हैं।
• रेक्टिफायर स्लॉट: स्केलेबल क्षमता के लिए मॉड्यूलर रेक्टिफायर स्लॉट, टेलीकॉम अनुप्रयोगों के लिए -48V डीसी के विशिष्ट आउटपुट के साथ।
• इंटेलिजेंट मॉनिटरिंग: वास्तविक समय की दूरस्थ निगरानी और निदान के लिए एकीकृत RS485 संचार।
• फ्रंट-एक्सेस डिज़ाइन: स्पष्ट वायरिंग और फ्रंट-एक्सेस लेआउट के साथ आसान स्थापना और रखरखाव।
• बहुमुखी अनुप्रयोग: दूरसंचार बेस स्टेशनों, आउटडोर कैबिनेट, हाइब्रिड ऊर्जा प्रणालियों और बहुत कुछ के लिए उपयुक्त।

डीसी पावर सिस्टम की तकनीकी विशिष्टताएँ

डीसी पावर सिस्टम के संचालन दिशानिर्देश

• स्थापना:

दिए गए साइड माउंटिंग ब्रैकेट का उपयोग करके इंटीग्रेटेड मॉड्यूलर डीसी पावर सिस्टम को 19-इंच रैक में स्थापित करें। वेंटिलेशन और केबल रूटिंग के लिए यूनिट के चारों ओर उचित निकासी सुनिश्चित करें।

• केबल कनेक्शन:

AC इनपुट (220–240V AC) को इनपुट टर्मिनल के माध्यम से सिस्टम से कनेक्ट करें। सुनिश्चित करें कि -48V DC आउटपुट के लिए ध्रुवता सही है और दूरसंचार या नेटवर्क उपकरण से सुरक्षित रूप से जुड़ी हुई है।

• दिष्टकारी मॉड्यूल:

सिस्टम 4 मॉड्यूलर रेक्टिफायर तक का समर्थन करता है। अपनी बिजली आवश्यकताओं के आधार पर रेक्टिफायर्स को स्थापित और कॉन्फ़िगर करें। प्रत्येक रेक्टिफायर मॉड्यूल सिस्टम की कुल आउटपुट पावर को बढ़ाता है, जिसमें एक विशिष्ट कॉन्फ़िगरेशन 12 किलोवाट तक प्रदान करता है।

• बैटरी सुरक्षा और निगरानी:

बैटरी बैकअप सिस्टम को एलएलवीडी और बीएलवीडी टर्मिनलों से कनेक्ट करें। ये मॉड्यूल बैटरी के ओवर-डिस्चार्ज को रोकते हैं और ऊर्जा प्रणाली की लंबी उम्र सुनिश्चित करते हैं, विशेष रूप से दूरस्थ दूरसंचार बेस स्टेशनों में महत्वपूर्ण है।

• दूरस्थ निगरानी और निदान:

सिस्टम को केंद्रीकृत निगरानी प्लेटफ़ॉर्म से कनेक्ट करने के लिए RS485 संचार इंटरफ़ेस का उपयोग करें। एकीकृत नियंत्रक पर एलसीडी डिस्प्ले स्थानीय स्थिति और निदान प्रदान करता है, जिससे ऑपरेटरों को वास्तविक समय में वोल्टेज, करंट, बिजली उत्पादन और अलार्म स्थितियों की निगरानी करने की अनुमति मिलती है।
