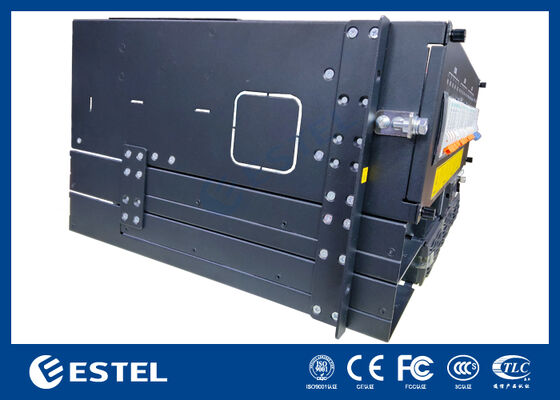

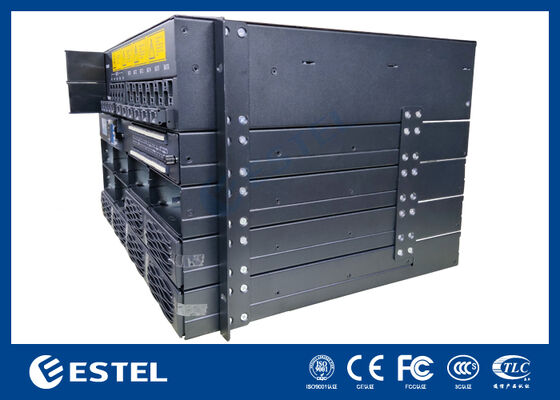

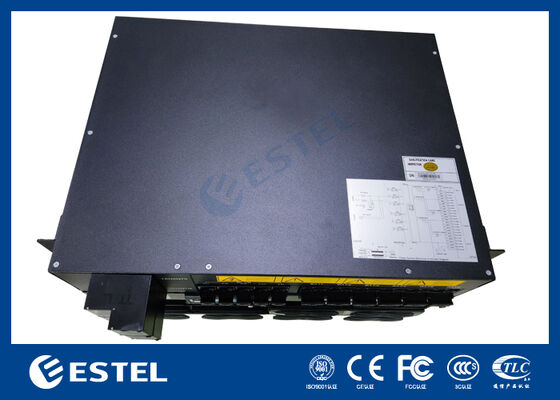

19 इंच मॉड्यूलर डीसी पावर डिस्ट्रीब्यूशन सिस्टम दूरसंचार नेटवर्क के लिए बैटरी इनपुट और एकीकृत निगरानी के साथ
उत्पाद विवरण
19 इंच मॉड्यूलर डीसी पावर सिस्टम
,बैटरी इनपुट के साथ दूरसंचार पावर डिस्ट्रीब्यूशन
,एकीकृत निगरानी दूरसंचार पावर सिस्टम
बैटरी इनपुट और एकीकृत निगरानी के साथ दूरसंचार नेटवर्क के लिए 19 इंच मॉड्यूलर डीसी बिजली वितरण प्रणाली
डीसी विद्युत वितरण प्रणाली का उत्पाद विवरण
19-इंच मॉड्यूलर डीसी बिजली वितरण प्रणाली उन दूरसंचार अनुप्रयोगों के लिए डिज़ाइन की गई है जहां विश्वसनीय और केंद्रीकृत डीसी बिजली वितरण आवश्यक है। दूरसंचार कैबिनेट, संचार कक्ष और डेटा केंद्रों के लिए आदर्श, सिस्टम दूरसंचार उपकरणों की एक विस्तृत श्रृंखला के लिए बिजली वितरण का समर्थन करता है। इकाई मॉड्यूलर फीडर आउटपुट, बैटरी इनपुट प्रदान करती है, और आसान निगरानी और नियंत्रण के लिए एक नियंत्रक से सुसज्जित है।
डीसी विद्युत वितरण प्रणाली की मुख्य विशेषताएं
-
उच्च शक्ति क्षमता: उच्च दक्षता वाले बिजली वितरण के साथ मांग वाले दूरसंचार अनुप्रयोगों को संभालने के लिए डिज़ाइन किया गया।
-
मॉड्यूलर डिज़ाइन: एकाधिक डीसी फीडर आउटपुट और अतिरेक के लिए बैटरी इनपुट के साथ लचीले कॉन्फ़िगरेशन।
-
एकीकृत निगरानी: अंतर्निहित नियंत्रक बिजली की स्थिति, अलार्म और सिस्टम स्वास्थ्य पर वास्तविक समय पर प्रतिक्रिया प्रदान करता है।
-
फ्रंट-एक्सेस लेआउट: यूनिट को रैक से हटाए बिना वायरिंग, सर्विसिंग और चल रहे रखरखाव को सरल बनाता है।
-
संचार पोर्ट: दूरस्थ निगरानी और डेटा संचार के लिए LAN और RS485 पोर्ट शामिल हैं।
डीसी विद्युत वितरण प्रणाली की तकनीकी विशिष्टताएँ
|
वस्तु |
विनिर्देश |
|
नमूना |
19-इंच मॉड्यूलर डीसी विद्युत वितरण प्रणाली |
|
उत्पाद का प्रकार |
मॉड्यूलर रैक-माउंटेड डीसी विद्युत वितरण प्रणाली |
|
स्थापना प्रकार |
19-इंच रैक या कैबिनेट स्थापना |
|
चेसिस संरचना |
फ्रंट-एक्सेस डिज़ाइन के साथ लो-प्रोफाइल, मेटल चेसिस |
|
रेटेड पावर क्षमता |
8 किलोवाट से 21 किलोवाट (कॉन्फ़िगरेशन के आधार पर) |
|
इनपुट वोल्टेज (एसी) |
176-300 वी एसी (लचीलेपन के लिए विस्तृत रेंज इनपुट) |
|
आउटपुट वोल्टेज (डीसी) |
−48 वी डीसी (मानक दूरसंचार वोल्टेज) |
|
फीडर आउटपुट मात्रा |
8 फीडर आउटपुट, जिन्हें F1 से F8 लेबल किया गया है |
|
बैटरी इनपुट मात्रा |
2 बैटरी इनपुट, जिन्हें BAT1 और BAT2 लेबल किया गया है |
|
डिस्कनेक्ट लेबल लोड करें |
1 स्थान चिह्नित बीएलवीडी |
|
नियंत्रक इंटरफ़ेस |
स्टेटस एलईडी और ऑपरेशन कुंजियों के साथ एकीकृत एलसीडी डिस्प्ले |
|
नियंत्रक कुंजियाँ |
4 कुंजी: ईएससी, यूपी, डीएन, ईएनटी |
|
संचार बंदरगाह |
दूरस्थ संचार के लिए 1 LAN पोर्ट, 1 RS485 पोर्ट |
|
डिजिटल इनपुट टर्मिनल |
7 डीआई टर्मिनल, डीआई 1-7 लेबल |
|
डिजिटल आउटपुट टर्मिनल |
6 डीओ टर्मिनल, डीओ 1-6 लेबल |
|
सहायक सिग्नल अंकन |
12V, TEMP, BAT1, BAT2, ENV, SPD के लिए चिह्न |
|
सिग्नल टर्मिनल ब्लॉक |
RS485+ / RS485-टर्मिनल ब्लॉक शामिल है |
|
शीतलक |
उच्च तापमान वाले वातावरण के लिए कुशल वायु-शीतलन प्रणाली |
|
फ्रंट डिस्ट्रीब्यूशन लेआउट |
फीडर, बैटरी, नियंत्रक और टर्मिनल के अनुभाग एक फ्रंट पैनल में एकीकृत हैं |
|
माउंटिंग हार्डवेयर |
टेलीकॉम कैबिनेट में सुरक्षित स्थापना के लिए रैक कान शामिल हैं |
|
यांत्रिक पहुंच |
सर्विसिंग और अपग्रेड में आसानी के लिए फ्रंट-साइड ऑपरेशन |
डीसी विद्युत वितरण प्रणाली के संचालन दिशानिर्देश
-
स्थापना: दिए गए साइड माउंटिंग ब्रैकेट का उपयोग करके डीसी पावर डिस्ट्रीब्यूशन सिस्टम को 19 इंच के रैक में माउंट करें।
-
फीडर कनेक्शन: अपने इंस्टॉलेशन डिज़ाइन के आधार पर डीसी फीडर आउटपुट को F1 से F8 टर्मिनलों के माध्यम से उपकरण से कनेक्ट करें।
-
बैटरी एकीकरण: BAT1 और BAT2 इनपुट को बैकअप बैटरी स्ट्रिंग से कनेक्ट करते समय उचित ध्रुवता सुनिश्चित करें।
-
रिमोट मॉनिटरिंग: वास्तविक समय अलर्ट और प्रदर्शन ट्रैकिंग के लिए सिस्टम को रिमोट मॉनिटरिंग प्लेटफॉर्म से जोड़ने के लिए LAN या RS485 इंटरफ़ेस का उपयोग करें।
-
सिग्नल वायरिंग: बाहरी सिग्नल (जैसे, DI, DO, TEMP, BAT, ENV) को निगरानी उद्देश्यों के लिए समर्पित सिग्नल टर्मिनल ब्लॉक के माध्यम से वायर्ड किया जाना चाहिए।
-
