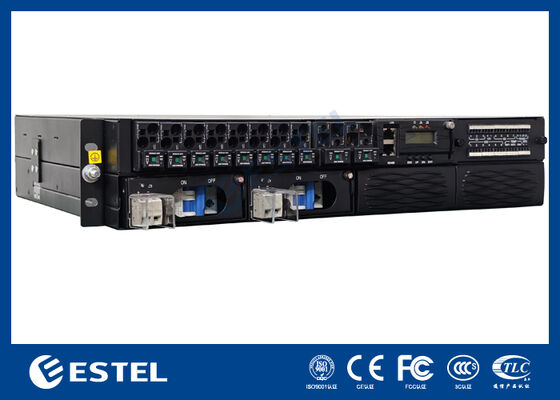

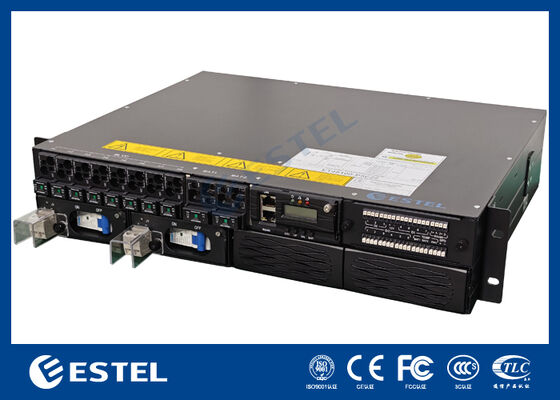

दूरसंचार अलमारियों और बंद धातु आवास के साथ नेटवर्क उपकरण कक्षों के लिए स्लिम रैक माउंट डीसी पावर यूनिट
उत्पाद विवरण
पतली रैक माउंट डीसी पावर यूनिट
,दूरसंचार कैबिनेट बिजली आपूर्ति
,नेटवर्क उपकरण कक्ष बिजली इकाई
दूरसंचार अलमारियों और बंद धातु आवास के साथ नेटवर्क उपकरण कक्षों के लिए स्लिम रैक माउंट डीसी पावर यूनिट
डीसी पावर यूनिट का उत्पाद विवरण
स्लिम रैक माउंट डीसी पावर यूनिट विशेष रूप से दूरसंचार अलमारियों, नेटवर्क उपकरण कक्षों और संचार बुनियादी ढांचे के लिए डिज़ाइन किया गया है जहां कॉम्पैक्ट स्थापना, यांत्रिक सुरक्षा,और विश्वसनीय गर्मी अपव्यय आवश्यक हैंइकाई को एक कम प्रोफ़ाइल धातु चेसिस में रखा गया है और 19 इंच के रैक में सुरक्षित स्थापना सुनिश्चित करने के लिए साइड माउंटिंग ब्रैकेट से लैस है।
कुंजी डीसी पावर यूनिट की विशेषताएं
स्लिम रैक-माउंट डिजाइनः 1U ऊंचाई रैक स्थान का कुशल उपयोग सुनिश्चित करती है।
-
प्रबलित धातु घेरः मजबूत धातु घेर आंतरिक घटकों और तारों को भौतिक क्षति से बचाता है।
-

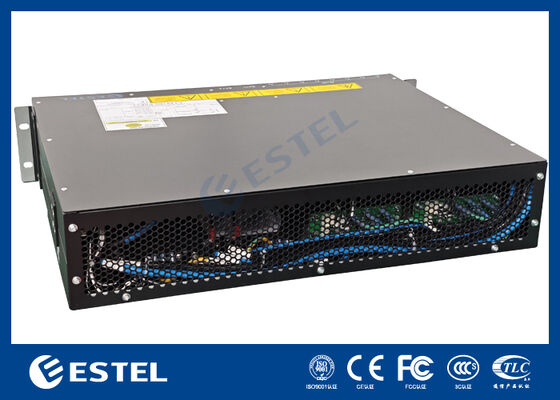

दक्ष पिछली वेंटिलेशन: पिछली मधुमक्खी जाल पैनल गर्मी फैलाव और बेहतर शीतलन के लिए इष्टतम वायु प्रवाह की अनुमति देता है।
-

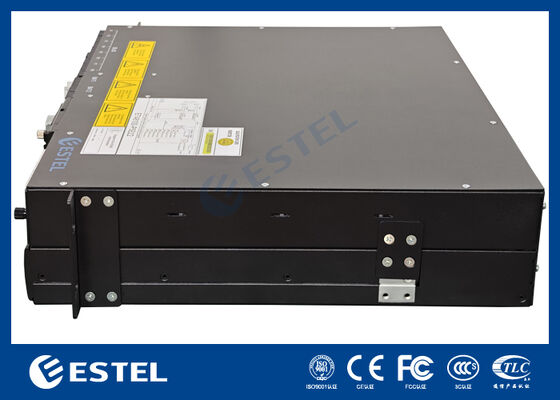

साइड माउंटिंग ब्रैकेटः मानक 19 इंच के रैक में सुरक्षित स्थापना।
-
स्क्रू-फिक्स्ड कवरः स्थिर असेंबली, रखरखाव के लिए आसान पहुंच के साथ।
-
अनुकूलन योग्य संरचनाः विभिन्न परियोजना आवश्यकताओं के अनुकूल।
-
संगठित आंतरिक लेआउटः सुरक्षित और कुशल वायरिंग के लिए स्पष्ट केबल रूटिंग।
डीसी पावर यूनिट के तकनीकी विनिर्देश
|
पद |
विनिर्देश |
|
उत्पाद का प्रकार |
स्लिम रैक-माउंटेड डीसी पावर यूनिट |
|
संलग्नक का प्रकार |
बंद आवास के साथ कम प्रोफ़ाइल धातु चेसिस |
|
रूप कारक |
1U रैक-माउंटेबल |
|
आयाम |
482.0mm (W) x 250.6mm (D) x 44.45mm (H) |
|
वजन |
3.5 किलो |
|
एसी इनपुट |
220VAC एकल चरण |
|
डीसी आउटपुट वोल्टेज |
-48 वी डीसी |
|
नामित बिजली उत्पादन |
1.5 किलोवाट तक |
|
एमसीबी संरक्षण |
अधिभार सुरक्षा और शॉर्ट सर्किट सुरक्षा के लिए कई एमसीबी |
|
एस.पी.डी. मॉड्यूल |
विद्युत वृद्धि सुरक्षा के लिए अधिभार संरक्षण उपकरण (एसपीडी) |
|
माउंटिंग ब्रैकेट |
सुरक्षित रैक स्थापना के लिए साइड माउंटिंग ब्रैकेट |
|
कवर फिक्सिंग |
स्थिर विधानसभा के लिए कई शिकंजा के साथ सुरक्षित शीर्ष कवर |
|
आंतरिक लेआउट |
स्पष्ट और सुरक्षित वायरिंग के लिए संगठित केबल रूटिंग |
|
ऑपरेटिंग तापमान |
-20°C से +70°C |
|
भंडारण तापमान |
-40°C से +85°C |
|
आर्द्रता |
5% से 95% तक नॉन कंडेनसिंग |
|
संचार इंटरफ़ेस |
दूरस्थ निगरानी के लिए वैकल्पिक SNMP, RS485, LAN |
संचालन दिशानिर्देशडीसी पावर यूनिट का
-
स्थापनाः
स्लिम रैक-माउंट डीसी पावर यूनिट को 19 इंच के रैक में सुरक्षित रूप से प्रदान किए गए साइड माउंटिंग ब्रैकेट का उपयोग करके माउंट करें।
यह सुनिश्चित करें कि पीछे के वेंटिलेशन पैनल के चारों ओर पर्याप्त रिक्त स्थान हो ताकि ऑपरेशन के दौरान वायु प्रवाह और गर्मी के अपव्यय को अधिकतम किया जा सके।
-
केबल रूटिंग और कनेक्शनः
एसी इनपुट केबल को 220 वीएसी बिजली स्रोत से कनेक्ट करें।
दूरसंचार या नेटवर्क उपकरण के लिए -48V सीसी आउटपुट को जोड़ते समय उचित ध्रुवीयता सुनिश्चित करें।
सुनिश्चित करें कि सभी केबलों को ठीक से रूट किया गया है और क्षति को रोकने के लिए इकाई के अंदर सुरक्षित है।
-
एमसीबी और एसपीडी सुरक्षाः
प्रत्येक फीडर सर्किट के लिए एमसीबी की उचित स्थापना और रेटिंग की पुष्टि करें और यह सुनिश्चित करें कि एसपीडी मॉड्यूल अधिभार सुरक्षा के लिए जगह में हैं।
यह सुनिश्चित करने के लिए कि अधिभार और शॉर्ट सर्किट सुरक्षा अपेक्षित रूप से काम कर रही है, एमसीबी को स्थापित करने के बाद परीक्षण करें।
-
रिमोट मॉनिटरिंगः
इकाई दूरस्थ निगरानी प्रणालियों के साथ एकीकरण के लिए LAN, RS485 और SNMP जैसे संचार इंटरफेस से लैस है।
संचार सेटिंग्स को कॉन्फ़िगर करें ताकि वास्तविक समय की निदान के लिए प्रणाली को एक केंद्रीकृत निगरानी मंच से जोड़ा जा सके।
-
रखरखावः
आंतरिक घटकों और तारों का नियमित रूप से निरीक्षण करें ताकि कोई ढीला कनेक्शन न हो।
समय-समय पर पीछे वेंटिलेशन पैनल और वायु निकासी को साफ करें ताकि कुशल शीतलन बनाए रखा जा सके और अति ताप से बचा जा सके।
उचित कार्य सुनिश्चित करने के लिए नियमित रूप से एमसीबी की स्थिति की जाँच करें और किसी भी क्षतिग्रस्त सुरक्षा मॉड्यूल को बदलें।
-
