ET48100P5E22 दूरसंचार नेटवर्क के लिए रैक माउंटेड डीसी पावर डिस्ट्रीब्यूशन सिस्टम 8 फीडर आउटपुट 2 बैटरी इनपुट और एकीकृत निगरानी के साथ
उत्पाद विवरण
रैक माउंटेड दूरसंचार बिजली प्रणाली
,निगरानी के साथ डीसी बिजली वितरण
,दूरसंचार बिजली प्रणाली 8 आउटपुट
8 फीडर आउटपुट, 2 बैटरी इनपुट और एकीकृत निगरानी के साथ दूरसंचार नेटवर्क के लिए ET48100P5E22 रैक माउंटेड डीसी पावर वितरण प्रणाली
डीसी विद्युत वितरण प्रणाली का उत्पाद विवरण

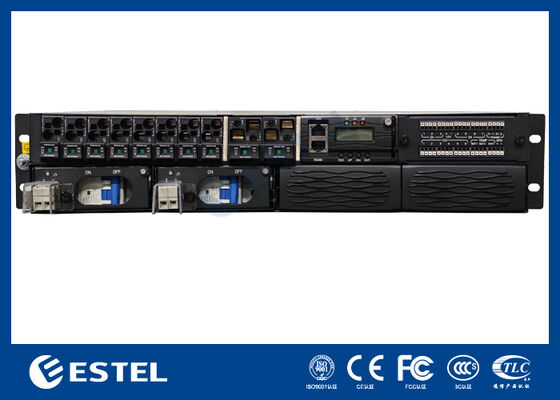

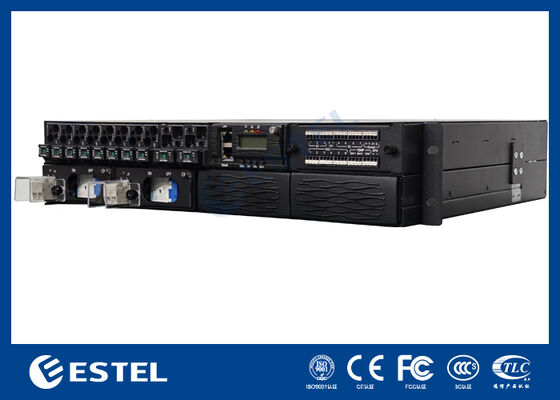

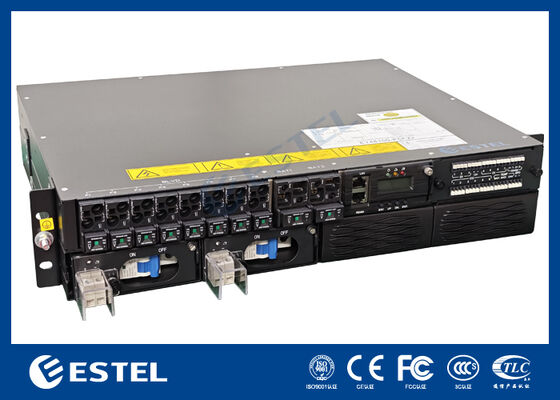

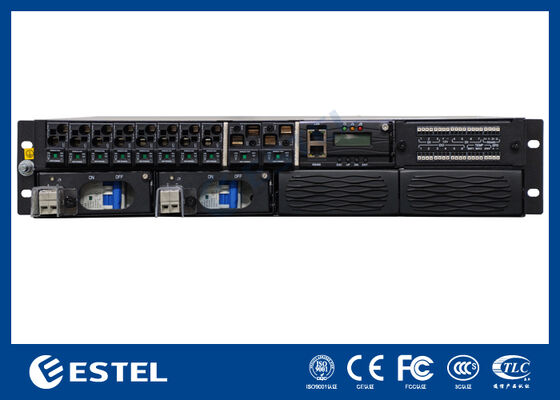

ET48100-P5E22 एक रैक-माउंटेड डीसी बिजली वितरण प्रणाली है जिसे दूरसंचार कैबिनेट, संचार साइटों और नेटवर्क उपकरण कक्षों के लिए डिज़ाइन किया गया है, जिन्हें केंद्रीकृत डीसी वितरण, बैटरी एक्सेस और रिमोट मॉनिटरिंग की आवश्यकता होती है। उत्पाद छवियों के आधार पर, सिस्टम में एक कॉम्पैक्ट क्षैतिज चेसिस, फ्रंट-एक्सेस वायरिंग लेआउट और एकीकृत नियंत्रक की सुविधा है, जो इसे कैबिनेट स्थापना के लिए उपयुक्त बनाती है जहां स्थान दक्षता और सेवा सुविधा महत्वपूर्ण है। फ्रंट पैनल को स्पष्ट रूप से फीडर आउटपुट क्षेत्र, बैटरी इनपुट क्षेत्र, नियंत्रण और संचार क्षेत्र और अलार्म/सिग्नल टर्मिनल क्षेत्र में विभाजित किया गया है, जिससे आसान स्थापना, सर्किट पहचान और रखरखाव की अनुमति मिलती है।
डीसी विद्युत वितरण प्रणाली की मुख्य विशेषताएं
• शीर्ष लेबल पर पहचाना गया मॉडल: ET48100-P5E22
• टेलीकॉम कैबिनेट एकीकरण के लिए रैक-माउंटेड कॉम्पैक्ट चेसिस
• एफ1 से एफ8 तक 8 डीसी फीडर स्थान चिह्नित
• 2 बैटरी इनपुट पोर्ट को BAT1 और BAT2 के रूप में चिह्नित किया गया है
• सामने वितरण क्षेत्र पर 1 बीएलवीडी स्थिति चिह्नित
• एलसीडी डिस्प्ले, स्टेटस एलईडी और ऑपरेशन कुंजियों के साथ एकीकृत नियंत्रक
• 1 LAN पोर्ट और 1 RS485 पोर्ट सहित अंतर्निहित संचार पोर्ट
• डीआई, डीओ, तापमान, बैटरी और पर्यावरण कनेक्शन के लिए अलग सिग्नल टर्मिनल ब्लॉक
• सरलीकृत वायरिंग, निरीक्षण और रखरखाव के लिए फ्रंट-एक्सेस डिज़ाइन
डीसी विद्युत वितरण प्रणाली की तकनीकी विशिष्टताएँ
|
वस्तु |
विनिर्देश |
|
नमूना |
ET48100-P5E22 |
|
उत्पाद का प्रकार |
रैक-माउंटेड डीसी विद्युत वितरण प्रणाली |
|
स्थापना प्रकार |
क्षैतिज रैक/कैबिनेट स्थापना |
|
संलग्नक संरचना |
फ्रंट-एक्सेस लेआउट के साथ लो-प्रोफाइल मेटल चेसिस |
|
फीडर आउटपुट मात्रा |
8 फीडर तरीके, जिन्हें F1-F8 लेबल किया गया है |
|
बैटरी इनपुट मात्रा |
2 बैटरी इनपुट, जिन्हें BAT1 और BAT2 लेबल किया गया है |
|
डिस्कनेक्ट लेबल लोड करें |
1 स्थान चिह्नित बीएलवीडी |
|
नियंत्रक प्रदर्शन |
फ्रंट पैनल पर एकीकृत एलसीडी स्क्रीन |
|
नियंत्रक कुंजियाँ |
4 कुंजी: ईएससी, यूपी, डीएन, ईएनटी |
|
नियंत्रक स्थिति एल ई डी |
डिस्प्ले के ऊपर 4 फ्रंट इंडिकेटर दिखाई दे रहे हैं |
|
नेटवर्क पोर्ट |
1 × लैन पोर्ट |
|
सीरियल कम्युनिकेशन पोर्ट |
1 × आरएस485 पोर्ट |
|
डिजिटल इनपुट टर्मिनल |
7 डीआई टर्मिनल, डीआई 1-7 लेबल |
|
डिजिटल आउटपुट टर्मिनल |
6 डीओ टर्मिनल, डीओ 1-6 लेबल |
|
सहायक सिग्नल अंकन |
टर्मिनल मार्किंग में 12V, TEMP, BAT1, BAT2, ENV, SPD शामिल हैं |
|
अतिरिक्त आरएस485 सिग्नल टर्मिनल |
सिग्नल टर्मिनल ब्लॉक पर RS485+ / RS485- अंकित |
|
फ्रंट डिस्ट्रीब्यूशन लेआउट |
फीडर, बैटरी, नियंत्रक और टर्मिनल अनुभाग एक फ्रंट पैनल पर एकीकृत हैं |
|
यांत्रिक पहुंच |
फ्रंट-साइड ऑपरेशन और सर्विसिंग |
|
माउंटिंग ब्रैकेट |
चेसिस के दोनों तरफ रैक कान दिए गए हैं |
|
आवेदन |
दूरसंचार कैबिनेट, संचार कक्ष, ट्रांसमिशन साइट, डीसी बैकअप और वितरण प्रणाली |
डीसी विद्युत वितरण प्रणाली के संचालन दिशानिर्देश
-
साइड माउंटिंग ब्रैकेट का उपयोग करके ET48100-P5E22 को एक मानक रैक या कैबिनेट में स्थापित करें।
-
प्रोजेक्ट डिज़ाइन के अनुसार फीडर सर्किट को F1 से F8 लेबल वाले फ्रंट डिस्ट्रीब्यूशन सेक्शन के माध्यम से कनेक्ट करें।
-
बैटरी स्ट्रिंग्स को BAT1 और BAT2 स्थितियों के माध्यम से कनेक्ट करें और चालू करने से पहले सही ध्रुवता सत्यापित करें।
-
स्थिति पर्यवेक्षण और अलार्म रिपोर्टिंग के लिए सिस्टम को मॉनिटरिंग प्लेटफ़ॉर्म से कनेक्ट करने के लिए LAN या RS485 इंटरफ़ेस का उपयोग करें।
-
DI, DO, TEMP, BAT और ENV के चिह्नों के अनुसार टर्मिनल ब्लॉक के माध्यम से बाहरी सिग्नलों को तार दें।
-
