एकीकृत कूलिंग के साथ आउटडोर टेलीकॉम पावर कैबिनेट 4pcs 48V 200Ah लिथियम बैटरी मॉड्यूल और पावर सिस्टम
उत्पाद विवरण
कूलिंग के साथ आउटडोर टेलीकॉम पावर कैबिनेट
,48V 200Ah लिथियम बैटरी मॉड्यूल
,एकीकृत टेलीकॉम पावर सिस्टम
इंटीग्रेटेड कूलिंग 4पीसी 48V 200Ah लिथियम बैटरी मॉड्यूल और फ्रंट और रियर एक्सेस पावर सिस्टम के साथ आउटडोर टेलीकॉम पावर कैबिनेट
आउटडोर टेलीकॉम पावर कैबिनेट के लिए उत्पाद विवरण

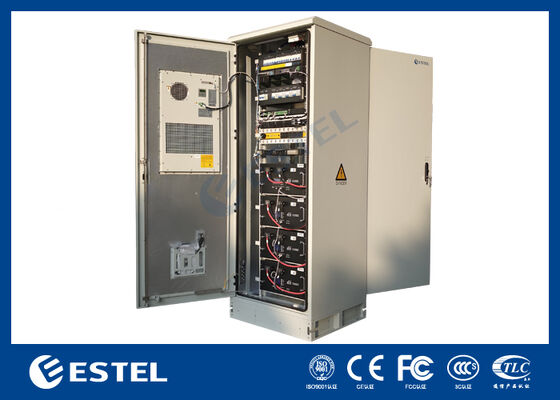

यह आउटडोर टेलीकॉम पावर कैबिनेट संचार साइटों, बैकअप पावर सिस्टम और नेटवर्क इंफ्रास्ट्रक्चर परियोजनाओं के लिए डिज़ाइन किया गया है, जिनके लिए एक बाड़े में एकीकृत बिजली वितरण, बैटरी भंडारण और पर्यावरण नियंत्रण की आवश्यकता होती है। उत्पाद छवियों के आधार पर, कैबिनेट एक पूर्ण-ऊंचाई वाले सामने वाले दरवाजे, दरवाजे पर लगे कूलिंग यूनिट और स्तरित उपकरण स्थापना के लिए आंतरिक रैक प्रणाली के साथ एक फर्श-खड़ी बाहरी संरचना को अपनाता है। कैबिनेट चार फ्रंट और रियर एक्सेस लिथियम बैटरी मॉड्यूल और एक ऊपरी बिजली वितरण अनुभाग से सुसज्जित है, जो एक ही आउटडोर आवास में बिजली, बैटरी और नियंत्रण घटकों की केंद्रीकृत स्थापना की अनुमति देता है।
आउटडोर टेलीकॉम पावर कैबिनेट की मुख्य विशेषताएं
• एकीकृत कूलिंग और आंतरिक रैक संरचना के साथ आउटडोर फ्लोर-स्टैंडिंग कैबिनेट
• बैकअप ऊर्जा भंडारण के लिए 4 फ्रंट-एक्सेस लिथियम बैटरी मॉड्यूल से सुसज्जित
• प्रत्येक बैटरी मॉड्यूल पर स्पष्ट रूप से 48V / 200Ah अंकित है
• दृश्य मॉड्यूल के आधार पर कुल स्थापित बैटरी ऊर्जा: 38.4kWh
• आंतरिक रैक लेआउट बिजली, बैटरी और वितरण इकाइयों की एकीकृत स्थापना का समर्थन करता है
• दरवाजे पर लगी शीतलन इकाई आंतरिक परिचालन तापमान को बनाए रखने में मदद करती है
• फ्रंट और रियर एक्सेस डिज़ाइन इंस्टॉलेशन, सर्विस और बैटरी रिप्लेसमेंट को सरल बनाता है
• दूरसंचार, संचार, ट्रांसमिशन और आउटडोर बैकअप पावर अनुप्रयोगों के लिए उपयुक्त
आउटडोर टेलीकॉम पावर कैबिनेट के लिए तकनीकी विशिष्टताएँ
|
वस्तु |
विनिर्देश |
|
उत्पाद का प्रकार |
आउटडोर टेलीकॉम पावर कैबिनेट |
|
स्थापना प्रकार |
फ़्लोर-स्टैंडिंग आउटडोर स्थापना |
|
कैबिनेट संरचना |
सिंगल-बे संलग्न धातु कैबिनेट |
|
द्वार विन्यास |
एकल पूर्ण-ऊंचाई वाला सामने का दरवाज़ा |
|
शीतलन विन्यास |
1 दरवाज़े पर लगी शीतलन इकाई सामने के दरवाज़े के अंदरूनी हिस्से पर दिखाई देती है |
|
आंतरिक माउंटिंग संरचना |
बहु-स्तरीय उपकरण स्थापना के लिए एकीकृत ऊर्ध्वाधर रैक प्रणाली |
|
बैटरी मॉड्यूल मात्रा |
4 लिथियम बैटरी मॉड्यूल दिखाई दे रहे हैं |
|
बैटरी ब्रांड अंकन |
लियोच |
|
बैटरी मॉडल अंकन |
एलएफईएलआई-48200टीबी |
|
बैटरी नाममात्र वोल्टेज (प्रति मॉड्यूल) |
48V |
|
बैटरी क्षमता (प्रति मॉड्यूल) |
200Ah |
|
बैटरी ऊर्जा (प्रति मॉड्यूल) |
9600Wh |
|
कुल नाममात्र बैटरी वोल्टेज |
48V प्रणाली |
|
कुल स्थापित क्षमता |
800Ah (4×200Ah) |
|
कुल स्थापित ऊर्जा |
38.4kWh (4 × 9600Wh) |
|
बैटरी स्थापना विधि |
फ्रंट और रियर एक्सेस रैक-माउंटेड बैटरी ड्रॉअर/मॉड्यूल |
|
बैटरी टर्मिनल कनेक्शन |
हेवी-ड्यूटी डीसी केबल के साथ फ्रंट टर्मिनल कनेक्शन |
|
बैटरी मॉड्यूल निगरानी |
प्रत्येक बैटरी मॉड्यूल में फ्रंट डिस्प्ले/संकेतक क्षेत्र शामिल है |
|
विद्युत वितरण अनुभाग |
ऊपरी रैक अनुभाग में डीसी वितरण/ब्रेकर और पावर मॉड्यूल शामिल हैं |
|
एसी आउटपुट इंटरफ़ेस |
यूके-प्रकार के एसी सॉकेट आउटलेट ऊपरी आंतरिक भाग में दिखाई देते हैं |
|
सेवा पहुंच |
उपकरण स्थापना और रखरखाव के लिए फ्रंट एक्सेस |
|
आधार संरचना |
फर्श फिक्सिंग और केबल रूटिंग के लिए ऊंचा प्लिंथ बेस |
|
कैबिनेट ख़त्म |
हल्का भूरा आउटडोर औद्योगिक फ़िनिश |
|
सुरक्षा अंकन |
कैबिनेट के बाहरी हिस्से पर हाई-वोल्टेज/खतरे की चेतावनी का संकेत |
|
आवेदन |
आउटडोर टेलीकॉम साइटें, बैकअप पावर सिस्टम, संचार नोड्स, ट्रांसमिशन उपकरण और एकीकृत पावर इंफ्रास्ट्रक्चर |
आउटडोर टेलीकॉम पावर कैबिनेट के लिए परिचालन दिशानिर्देश
-
कैबिनेट को एक स्थिर बाहरी नींव पर स्थापित करें और इसे निचली आधार संरचना के माध्यम से सुरक्षित करें।
-
रखरखाव और वायु प्रवाह के लिए कैबिनेट दरवाजे और कूलिंग यूनिट के आसपास पर्याप्त निकासी सुनिश्चित करें।
-
सत्यापित करें कि सभी बैटरी मॉड्यूल ठीक से स्थापित हैं और सिस्टम चालू होने से पहले डीसी केबल कनेक्शन कड़े हैं।
-
रैक लेआउट और लोड आवंटन योजना के अनुसार ऊपरी शक्ति, वितरण और नियंत्रण उपकरण स्थापित करें।
-
आंतरिक उपकरणों की सुरक्षा और पर्यावरण नियंत्रण बनाए रखने के लिए सामान्य ऑपरेशन के दौरान कैबिनेट का दरवाज़ा बंद और लॉक रखें।
-
