ET48300 दूरसंचार ग्रेड सौर प्रोग्राम करने योग्य हाइब्रिड रेक्टिफायर पावर के साथ AI DI DO
उत्पाद विवरण
टेलीकॉम सोलर हाइब्रिड रेक्टिफायर
,प्रोग्रामेबल टेलीकॉम पावर सिस्टम
,एआई डीआई डीओ पावर सप्लाई
AI DI DO के साथ ET48300 टेलीकॉम ग्रेड सोलर हाइब्रिड रेक्टिफायर पावर डिस्ट्रीब्यूशन यूनिट
उत्पाद अवलोकनका ईटी48300 हाइब्रिड रेक्टिफायर विद्युत वितरण इकाई

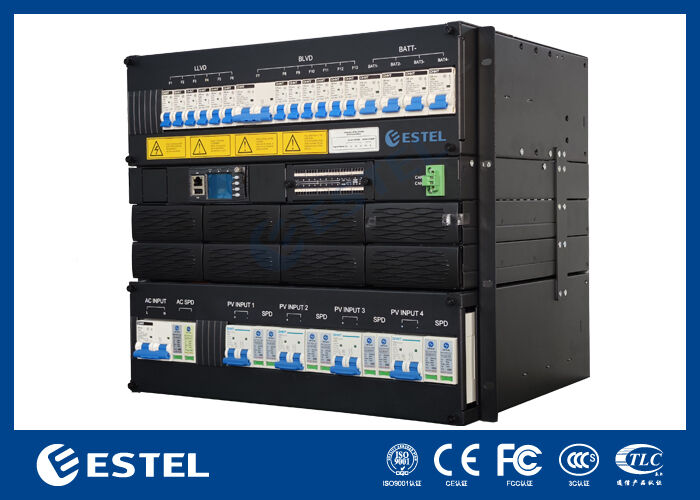

ET48300 हाइब्रिड रेक्टिफायर पावर डिस्ट्रीब्यूशन यूनिट ईएसटीईएल द्वारा निर्मित हाइब्रिड पावर सिस्टम के लिए 19 इंच का सब-रैक है, जिसमें फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच आदि के महत्वपूर्ण अनुप्रयोगों के लिए 9U ऊंचाई कॉम्पैक्ट डिजाइन है। सिस्टम की अधिकतम शक्ति 300A है, जिसमें एसी इनपुट, पीवी इनपुट, बैटरी और लोड के लिए सर्किट ब्रेकर हैं। केबल सर्किट ब्रेकर और कनेक्शन टर्मिनलों के साथ फ्रंट एक्सेसिंग हैं।
की मुख्य विशिष्टताएँ हाइब्रिड रेक्टिफायर विद्युत वितरण इकाई
-
प्रकार:हाइब्रिड रेक्टिफायर (एसी + डीसी डुअल इनपुट)
-
एसी इनपुट:220VAC एकल-चरण
-
डीसी इनपुट:120VDC से 425VDC (सौर पीवी एकीकरण के लिए विस्तृत श्रृंखला)
-
आउटपुट क्षमता (अधिकतम):12 किलोवाट रेक्टिफायर पावर + 12 किलोवाट पीवी पावर (एन+1 रिडंडेंसी)
-
दिष्टकारी मॉड्यूल:4 x 3 किलोवाट
-
पीवी मॉड्यूल:4 x 3 किलोवाट
निगरानी एवं संचारका हाइब्रिड रेक्टिफायर विद्युत वितरण इकाई
-
सिग्नल इंटरफ़ेस:एआई (एनालॉग इनपुट), डीआई (डिजिटल इनपुट), डीओ (डिजिटल आउटपुट)
-
संचार प्रोटोकॉल:आरएस485 और एसएनएमपी
-
प्रबंध:एनएमएस या बीएमएस के माध्यम से रिमोट मॉनिटरिंग, अलार्म अधिसूचना और सिस्टम नियंत्रण
प्रमुख लाभका हाइब्रिड रेक्टिफायर विद्युत वितरण इकाई
-
दोहरे शक्ति स्रोत:अधिकतम लचीलेपन के लिए 220VAC ग्रिड या 120-425VDC सौर इनपुट स्वीकार करता है
-
एन+1 अतिरेक:एक अतिरिक्त मॉड्यूल मॉड्यूल विफलता के दौरान निर्बाध संचालन सुनिश्चित करता है
-
उच्च मापनीयता:4+4 मॉड्यूल डिज़ाइन 12kw+12kw तक कुल आउटपुट का समर्थन करता है
-
वाइड डीसी इनपुट रेंज:120-425VDC अतिरिक्त कन्वर्टर्स के बिना सौर सरणियों से सीधे कनेक्शन को सक्षम बनाता है
-
दूरस्थ प्रबंधन:मौजूदा नेटवर्क बुनियादी ढांचे में निर्बाध एकीकरण के लिए RS485 और SNMP प्रोटोकॉल
अनुप्रयोग परिदृश्यका हाइब्रिड रेक्टिफायर विद्युत वितरण इकाई
-
सोलर बैकअप के साथ 5जी टेलीकॉम बेस स्टेशन
-
ऑफ-ग्रिड और हाइब्रिड सौर ऊर्जा प्रणालियाँ
-
सुदूर ग्रामीण संचार आश्रय स्थल
-
औद्योगिक डीसी पावर बैकअप सिस्टम
-
नवीकरणीय ऊर्जा भंडारण एकीकरण
बुनियादीविनिर्देश काहाइब्रिड रेक्टिफायर विद्युत वितरण इकाई
| आयाम | 482.5मिमी(डब्ल्यू)*350मिमी(डी)*8यू(एच) |
| वज़न | ≤30 किग्रा (रेक्टिफायर के बिना) |
| शीतलक | प्राकृतिक शीतलता |
| इंस्टालेशन | 19 इंच का रैक लगाया गया |
| रखरखाव | फ्रंट मेंटेनेंस, मॉड्यूल ग्रेड परिवर्तन समर्थित |
| आईपी ग्रेड | आईपी20 |
बिजली वितरणकाहाइब्रिड रेक्टिफायर विद्युत वितरण इकाई
|
एसी वितरण |
इनपुट वोल्टेज | एकल-चरण 220VAC |
| इनपुट ब्रेकर | 1*125ए 2पी सर्किट ब्रेकर | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज | |
| एसपीडी | 20/40KA, 8/20us क्लास सी | |
|

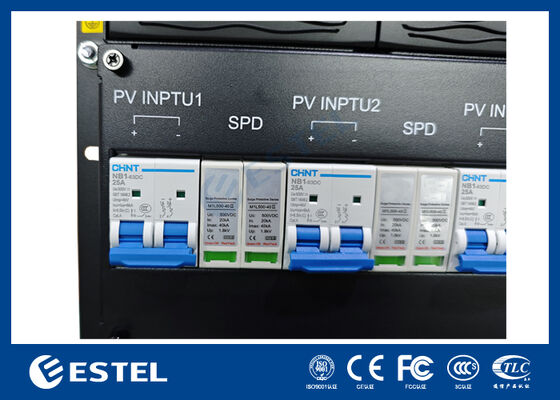

डीसी वितरण
|
इनपुट वोल्टेज | 120VDC से 425VDC |
| इनपुट ब्रेकर | 4*25ए 2पी सर्किट ब्रेकर | |
| एसपीडी | 20/40KA, 8/20us, क्लास सी | |
| आउटपुट वोल्टेज | -43~-58वीडीसी, रेटेड मूल्य: -53.5वीडीसी | |
|
आउटपुट क्षमता |
12kw रेक्टिफायर पावर+12kw PV पावर; एन+1 अतिरेक पीवी मॉड्यूल: 4*3000w रेक्टिफायर मौडल: 4*3000w |
|
| बैटरी ब्रेकर | 2*125A 1P सर्किट ब्रेकर | |
| लोड ब्रेकर | बीएलवीडी: 1*63ए/1पी+3*20ए/1पी+6*10ए/1पी |
दिष्टकारी मॉड्यूलकाहाइब्रिड रेक्टिफायर विद्युत वितरण इकाई
| इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC |
| क्षमता | >96% |
| मूल्यांकित शक्ति | 3000W(176~300VAC) |
| कार्य तापमान | -40℃~+75℃(50℃ @ पूर्ण आउटपुट) |
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×44.5मिमी(एच)(1यू ऊंचाई) |
| वज़न | ≤2किग्रा |
| कूलिंग मोड | जबरदस्ती ठंडा करना |
| ऊर्जा घटक | ≥0.99 |
| टीएचडी | ≤5% |
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए |
पीवीमॉड्यूलकाहाइब्रिड रेक्टिफायर विद्युत वितरण इकाई
| इनपुट वोल्टेज | 120 से 425VDC.रेटेड 340VDC |
| क्षमता | >96% |
| मूल्यांकित शक्ति | 3000W((200 से 425VDC) |
| कार्य तापमान | -40℃~+75℃(50℃ @ पूर्ण आउटपुट) |
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×44.5मिमी(एच)(1यू ऊंचाई) |
| वज़न | ≤2किग्रा |
| कूलिंग मोड | जबरदस्ती ठंडा करना |
| ऊर्जा घटक | ≥0.99 |
| टीएचडी | ≤5% |
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए |

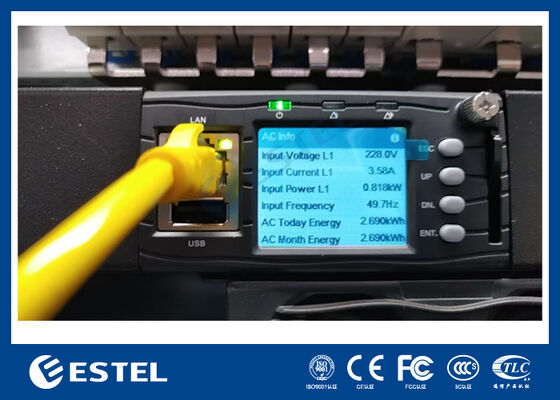

हाइब्रिड रेक्टिफायर विद्युत वितरण इकाई का नियंत्रक
| नियंत्रक | मॉडल: एमसी2900 |
| सिग्नल इनपुट | 3 एआई (परिवेश तापमान), 8 डीआई |
| अलार्म आउटपुट | 8 करो |
| संचार | आरएस485/एसएनएमपी |
| प्रदर्शन मोड | एलसीडी स्क्रीन |
हाइब्रिड रेक्टिफायर विद्युत वितरण इकाई का वातावरण
| ऑपरेटिंग तापमान |
-40℃ ~ +65℃ (पूर्ण आउटपुट 50℃ से नीचे) |
| भंडारण तापमान | -40℃~+70℃ |
| परिचालन आर्द्रता | 5%~95%(गैर संघनक) |
|
ऊंचाई |
0~3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो ऊंचाई 200 मीटर बढ़ने पर अधिकतम ऑपरेटिंग तापमान 1 ℃ कम हो जाता है।) |
-
