| दिष्टकारी आयाम: | 482.5मिमी(डब्ल्यू)*350मिमी(डी)*12यू(एच) | एसी इनपुट वोल्टेज: | एकल-चरण 220VAC |
|---|---|---|---|
| डीसी इनपुट वोल्टेज: | 120VDC से 425VDC | आउटपुट क्षमता: | 16kw+18kw(N+1 अतिरेक) |
| रेक्टिफायर मॉड्यूल: | 4*4 किलोवाट, 16 किलोवाट | पीवी मॉड्यूल: | 6*3 किलोवाट, 18 किलोवाट |
| भार संरक्षण: | एलएलवीडी/बीएलवीडी | संचार: | आरएस485/एसएनएमपी |
| प्रमुखता देना: | 30 किलोवाट का हाइब्रिड पावर रेक्टिफायर,12U दूरसंचार बिजली प्रणाली,RS485 संचार रेक्टिफायर |
||

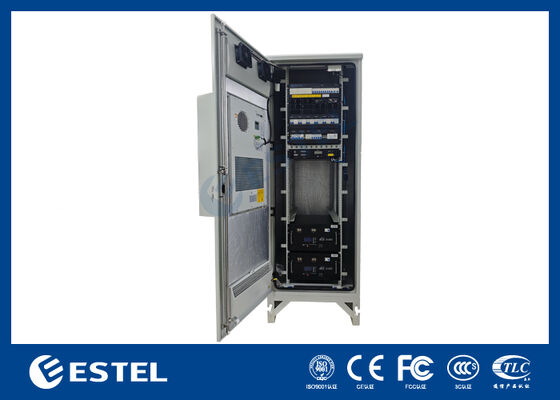

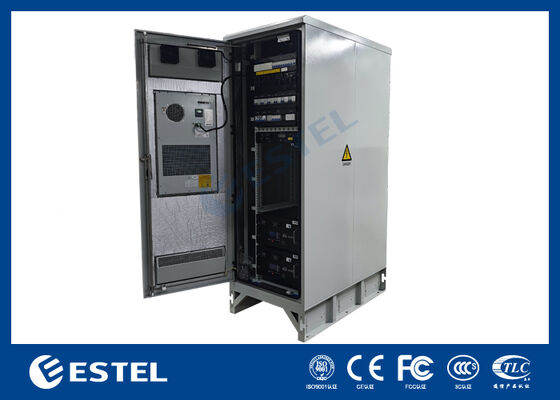

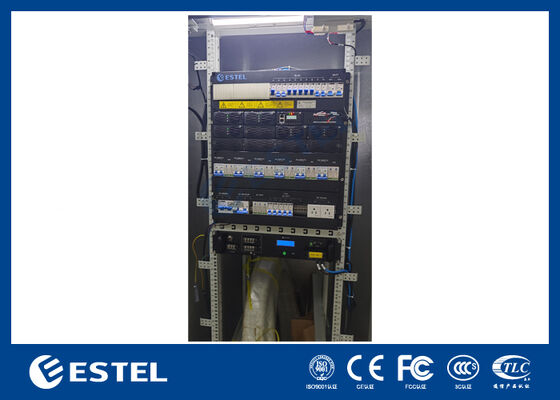

96% उच्च दक्षता 12यू हाइब्रिड पावर रेक्टिफायर सिस्टम आरएस485 संचार
इंटेलिजेंट टेलीकॉम पावर डिस्ट्रीब्यूशन यूनिट एसी और डीसी पावर प्रबंधन को एक कॉम्पैक्ट, विश्वसनीय डिजाइन में एकीकृत करती है, जो दूरसंचार, औद्योगिक नियंत्रण और नवीकरणीय ऊर्जा के लिए आदर्श है।

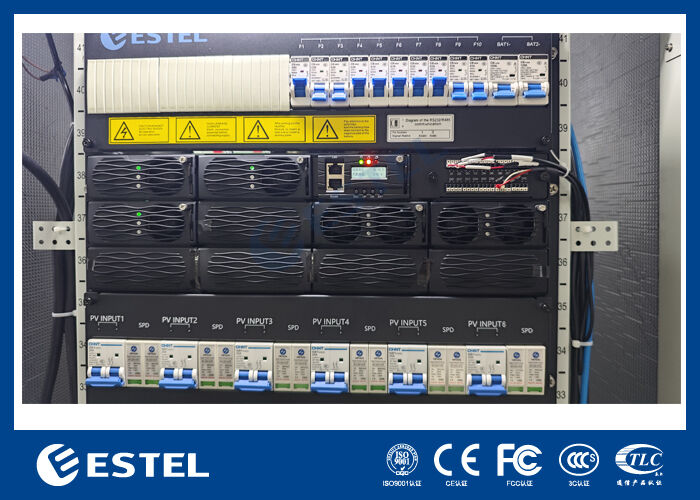

एसी वितरण12U 16kw हाइब्रिड पावर रेक्टिफायर सिस्टम
AC इनपुट 45-65Hz (रेटेड 50Hz/60Hz) पर एकल-चरण 220VAC स्वीकार करता है। इसमें दोहरे 125A 2P इनपुट ब्रेकर हैं, जिनमें से 1 समर्पित बैकअप के रूप में कार्य करता है। आउटपुट 2 x 63A 1P और 3 x 32A 1P सर्किट के माध्यम से 110VAC प्रदान करते हैं। एक अंतर्निर्मित एसपीडी 20/40kA सुरक्षा (8/20μs) प्रदान करता है।
डीसी वितरणका12U 16kw हाइब्रिड पावर रेक्टिफायर सिस्टम
DC साइड 6 x 25A 2P ब्रेकर द्वारा प्रबंधित 120VDC से 425VDC की विस्तृत इनपुट वोल्टेज रेंज का समर्थन करता है। आउटपुट वोल्टेज -53.5VDC की नाममात्र रेटिंग के साथ -43VDC से -58VDC तक समायोज्य है। 6 x 3kW पीवी मॉड्यूल (18kW) और 4 x 4kW रेक्टिफायर मॉड्यूल (16kW) को मिलाकर, N+1 अतिरेक के साथ कुल आउटपुट क्षमता 34kW तक पहुंच जाती है। एक समर्पित बैटरी ब्रेकर (2 x 125A 1P) सुरक्षित बैटरी एकीकरण सुनिश्चित करता है। लोड ब्रेकर में 1 x 63A 1P BLVD, 3 x 20A 1P, और 6 x 10A 1P आउटपुट शामिल हैं। DC साइड में 20/40kA, 8/20μs SPD भी है।
विशेषताएँ12U 16kw हाइब्रिड पावर रेक्टिफायर सिस्टम का
उच्च विश्वसनीयता:बैकअप + एन+1 रिडंडेंसी के साथ डुअल एसी ब्रेकर
व्यापक अनुकूलता:45~65Hz AC फ़्रीक्वेंसी और 120~425VDC इनपुट रेंज
व्यापक सुरक्षा:दोनों तरफ 20/40kA सर्ज सुरक्षा
लचीला आउटपुट:विभिन्न उपकरणों के लिए एकाधिक लोड ब्रेकर
निर्बाध एकीकरण:पीवी, रेक्टिफायर मॉड्यूल और बैटरी बैकअप का समर्थन करता है
अनुप्रयोग परिदृश्य12U 16kw हाइब्रिड पावर रेक्टिफायर सिस्टम का
5G टेलीकॉम बेस स्टेशन:बैटरी बैकअप के साथ विश्वसनीय डीसी पावर
ऑफ-ग्रिड सौर प्रणाली:पीवी एकीकरण के लिए वाइड डीसी इनपुट रेंज
औद्योगिक नियंत्रण कैबिनेट:स्थिर 110VAC और -53.5VDC आउटपुट
डेटा सेंटर सहायक शक्ति:निरर्थक आर्किटेक्चर अपटाइम सुनिश्चित करता है
दूरस्थ निगरानी स्टेशन:कठोर वातावरण के लिए सुरक्षा बढ़ाएं
टेलीकॉम शेल्टर और आउटडोर कैबिनेट:कॉम्पैक्ट, मजबूत और क्षेत्र-सिद्ध
12U की मूल विशिष्टता16 किलोवाटहाइब्रिड पावर रेक्टिफायर सिस्टम
| आयाम | 482.5मिमी(डब्ल्यू)*350मिमी(डी)*12यू(एच) |
| वज़न | ≤50 किग्रा (रेक्टिफायर के बिना) |
| कूलिंग मोड | प्राकृतिक शीतलता |
| स्थापना मोड | 19 इंच का रैक लगाया गया |
| रखरखाव | फ्रंट मेंटेनेंस, मॉड्यूल ग्रेड परिवर्तन समर्थित |
| सुरक्षा ग्रेड | आईपी20 |
12यू का विद्युत वितरण16kw हाइब्रिड पावर रेक्टिफायर सिस्टम
|
|
इनपुट वोल्टेज | एकल-चरण 220VAC |
| इनपुट ब्रेकर | 2*125A 2P (बैकअप के लिए एक) | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज | |
| उत्पादन | 110वीएसी, 2*63ए 1पी, 3*32ए 1पी | |
| एसपीडी | 20/40KA, 8/20us | |
|
|
इनपुट वोल्टेज | 120VDC से 425VDC |
| इनपुट ब्रेकर | 6*25ए 2पी | |
| एसपीडी | 20/40KA, 8/20us | |
| आउटपुट वोल्टेज | -43~-58वीडीसी, रेटेड मूल्य: -53.5वीडीसी | |
|
|
16kw+18kw(N+1 अतिरेक) |
|
| बैटरी ब्रेकर | 2*125A 1P सर्किट ब्रेकर | |
| लोड ब्रेकर | बीएलवीडी: 1*63ए/1पी+3*20ए/1पी+6*10ए/1पी |
दिष्टकारी मॉड्यूल12U का16kw हाइब्रिड पावर रेक्टिफायर सिस्टम
| इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC |
| क्षमता | >96% |
| मूल्यांकित शक्ति | 4000W(176~300VAC) |
| कार्य तापमान | -40℃~+75℃(50℃ @ पूर्ण आउटपुट) |
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×44.5मिमी(एच)(1यू ऊंचाई) |
| वज़न | ≤2किग्रा |
| कूलिंग मोड | जबरदस्ती ठंडा करना |
| ऊर्जा घटक | ≥0.99 |
| टीएचडी | ≤5% |
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए |
पीवी मॉड्यूल12U का16kw हाइब्रिड पावर रेक्टिफायर सिस्टम
| इनपुट वोल्टेज | 120 से 425VDC.रेटेड 340VDC |
| क्षमता | >96% |
| मूल्यांकित शक्ति | 3000W((200 से 425VDC) |
| कार्य तापमान | -40℃~+75℃(50℃ @ पूर्ण आउटपुट) |
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×44.5मिमी(एच)(1यू ऊंचाई) |
| वज़न | ≤2किग्रा |
| कूलिंग मोड | जबरदस्ती ठंडा करना |
| ऊर्जा घटक | ≥0.99 |
| टीएचडी | ≤5% |
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए |
नियंत्रक12U का16kw हाइब्रिड पावर रेक्टिफायर सिस्टम
| नियंत्रक | मॉडल: एमसी2900 |
| सिग्नल इनपुट | 2 एआई, 6 डीआई |
| अलार्म आउटपुट | 6 करो |
| संचार |
आरएस485: समर्थित |
| प्रदर्शन मोड | एलसीडी स्क्रीन |
पर्यावरण12U का16kw हाइब्रिड पावर रेक्टिफायर सिस्टम
| ऑपरेटिंग तापमान |
-40℃ ~ +65℃ (पूर्ण आउटपुट 50℃ से नीचे) |
| भंडारण तापमान | -40℃~+70℃ |
| परिचालन आर्द्रता | 5%~95%(गैर संघनक) |
|
|
0~3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो ऊंचाई 200 मीटर बढ़ने पर अधिकतम ऑपरेटिंग तापमान 1 ℃ कम हो जाता है।) |
