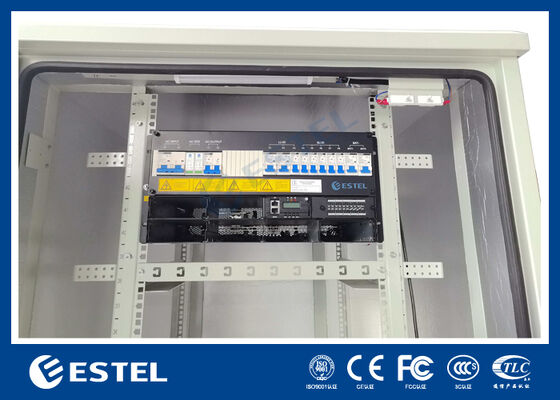

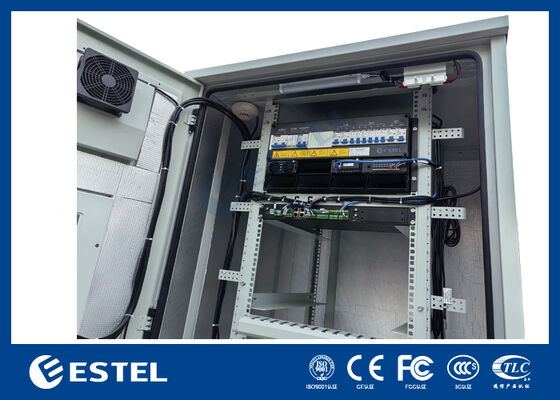

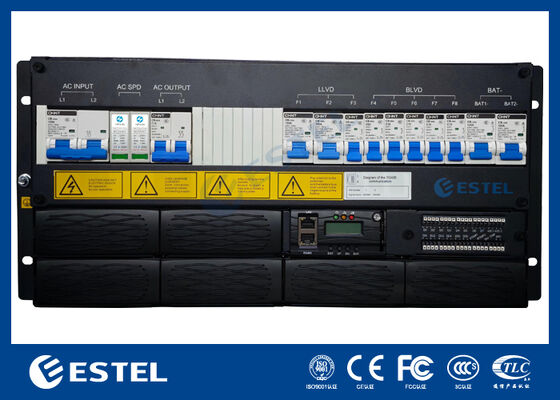

एसी और डीसी बिजली वितरण के साथ अपग्रेडेबल 18kw दूरसंचार मॉड्यूलर रेक्टिफायर प्रणाली
मूलभूत गुण
उत्पत्ति का स्थान:
शेन्ज़ेन, चीन (मुख्यभूमि)
ब्रांड नाम:
ESTEL
प्रमाणीकरण:
ISO9001, CE, 3C, FCC
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1
कीमत:
987-2327 usd
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की योग्यता:
प्रति माह 2,500 सेट
उत्पाद सारांश
दूरसंचार के लिए एन + 1 रिडंडेंसी के साथ अपग्रेड करने योग्य टेलीकॉम मॉड्यूलर रेक्टिफायर उत्पाद अवलोकनका 18 किलोवाट मॉड्यूलर सही करनेवालाप्रणाली अपग्रेड करने योग्य 18kW रेक्टिफायर सिस्टम को कैरियर-ग्रेड विश्वसनीयता और उच्च-घनत्व बिजली वितरण के लिए और दूरसंचार केंद्रीय कार्यालयों, मध्यम से बड़े डेटा के...
उत्पाद विवरण
प्रमुखता देना:
मॉड्यूलर दूरसंचार रेक्टिफायर सिस्टम
,एसी डीसी बिजली वितरण रेक्टिफायर
,अपग्रेडेबल दूरसंचार बिजली प्रणाली
Rectifier Size:
482.5 मिमी (डब्ल्यू) * 350 मिमी (डी) * 222.5 मिमी (एच)
Input:
एकल-चरण 220VAC
Installation Mode:
19-इंच रैक पर स्थापित
Output Capacity:
अधिकतम: 18kw (6*3kw, N+1 अतिरेक)
N+1 Redundancy:
का समर्थन किया
Upgradable:
का समर्थन किया
LLVD:
2*100ए/1पी+1*20ए/1पी
BLVD:
1*63ए/1पी+1*32ए/1पी+3*16ए/1पी
उत्पाद वर्णन
दूरसंचार के लिए एन + 1 रिडंडेंसी के साथ अपग्रेड करने योग्य टेलीकॉम मॉड्यूलर रेक्टिफायर
उत्पाद अवलोकनका 18 किलोवाट मॉड्यूलर सही करनेवालाप्रणाली
अपग्रेड करने योग्य 18kW रेक्टिफायर सिस्टम को कैरियर-ग्रेड विश्वसनीयता और उच्च-घनत्व बिजली वितरण के लिए और दूरसंचार केंद्रीय कार्यालयों, मध्यम से बड़े डेटा केंद्रों और कठोर वातावरणों की एक श्रृंखला के लिए स्थिर एसी और डीसी बिजली वितरण प्रदान करने के लिए विकसित किया गया है। सिस्टम 220V AC एकल-चरण इनपुट स्वीकार करता है और -43V और -58V के बीच समायोज्य एक कसकर विनियमित डीसी आउटपुट प्रदान करता है, जो आमतौर पर -53.5V पर सेट होता है।
एकीकृत डीसी वितरण में लो-वोल्टेज लोड डिस्कनेक्ट (एलएलवीडी) और बैटरी लो-वोल्टेज डिस्कनेक्ट (बीएलवीडी) दोनों शामिल हैं, जो बिजली कटौती के दौरान महत्वपूर्ण बैटरी रिजर्व की सुरक्षा के लिए प्राथमिकता वाले लोड शेडिंग की अनुमति देता है। एक उन्नत सिस्टम नियंत्रक एनालॉग इनपुट (एआई), डिजिटल इनपुट (डीआई), और डिजिटल आउटपुट (डीओ) के माध्यम से व्यापक निगरानी और प्रोग्रामयोग्य तर्क प्रदान करता है। रिमोट प्रबंधन आरएस485 और एसएनएमपी इंटरफेस के माध्यम से समर्थित है, जिससे ऑपरेटरों को अलार्म, प्रदर्शन मेट्रिक्स और रेक्टिफायर स्थिति में पूर्ण दृश्यता मिलती है। एक फ्रंट-पैनल एलसीडी सुविधाजनक ऑन-साइट कॉन्फ़िगरेशन और डायग्नोस्टिक्स को भी सक्षम बनाता है।
एसी वितरण अनुभाग
-
इनपुट:एकल-चरण 220VAC
-
इनपुट ब्रेकर:1 एक्स 125ए 2पी
-
इनपुट आवृत्ति:45~65हर्ट्ज (रेटेड 50हर्ट्ज/60हर्ट्ज)
-
आउटपुट:220वीएसी, 16ए
-
एसपीडी:20/40kA, 8/20μs
डीसी वितरण अनुभागआउटपुट वोल्टेज:-43~-58VDC (रेटेड -53.5VDC)
-
आउटपुट क्षमता:अधिकतम 18kW (6 x 3kW मॉड्यूल, N+1 अतिरेक)
-
बैटरी ब्रेकर:2 x 125A 1P
-
लोड ब्रेकर:
-
एलएलवीडी: 2 x 100A/1P + 1 x 20A/1P
-
बीएलवीडी: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P
बुनियादीविनिर्देश का18 किलोवाट मॉड्यूलर सही करनेवालाप्रणाली
| आयाम | 482.5 मिमी (डब्ल्यू) * 350 मिमी (डी) * 222.5 मिमी (एच) |
| वज़न | ≤21 किग्रा (रेक्टिफायर के बिना) |
| कूलिंग मोड | प्राकृतिक शीतलता |
| स्थापना मोड | 19-इंच रैक पर स्थापित |
| रखरखाव | फ्रंट मेंटेनेंस, मॉड्यूल ग्रेड परिवर्तन समर्थित |
| सुरक्षा ग्रेड | आईपी20 |
बिजली वितरणका5यूमॉड्यूलर सही करनेवालाप्रणाली
|
एसी वितरण |
इनपुट | एकल-चरण 220VAC |
| इनपुट ब्रेकर | 1*125ए 2पी | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज | |
| उत्पादन | 220वीएसी 16ए | |
| एसपीडी | 20/40KA, 8/20us | |
|
डीसी वितरण |
आउटपुट वोल्टेज | -43~-58वीडीसी, रेटेड मूल्य: -53.5वीडीसी |
| आउटपुट क्षमता |
अधिकतम: 18kw (6*3 किलोवाट, एन+1 अतिरेक) |
|
| बैटरी ब्रेकर | 2*125A 1P सर्किट ब्रेकर | |
| लोड ब्रेकर |
एलएलवीडी: 2*100ए/1पी+1*20ए/1पी बीएलवीडी: 1*63ए/1पी+1*32ए/1पी+3*16ए/1पी |
दिष्टकारी मॉड्यूलका18 किलोवाट मॉड्यूलर सही करनेवालाप्रणाली
| इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC |
| क्षमता | >96% |
| मूल्यांकित शक्ति | 3000W(176~300VAC) |
| कार्य तापमान | -40℃~+75℃(पूरी तरह से आउटपुट 50℃ से नीचे) |
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×44.5मिमी(एच) |
| वज़न | ≤2किग्रा |
| कूलिंग मोड | जबरदस्ती ठंडा करना |
| ऊर्जा घटक | ≥0.99 |
| टीएचडी | ≤5% |
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए |
का नियंत्रक18 किलोवाट मॉड्यूलर सही करनेवालाप्रणाली
| सिग्नल इनपुट | 3 एआई(2 बीटेम्प, 1 एनवी-टेम्प), 7 डीआई |
| अलार्म आउटपुट | 6 करो |
| संचार इंटरफेस | आरएस485/एसएनएमपी |
| प्रदर्शन मोड | एलसीडी स्क्रीन |
का पर्यावरण18 किलोवाट मॉड्यूलर सही करनेवालाप्रणाली
| ऑपरेटिंग तापमान |
-40℃ ~ +65℃ (पूर्ण आउटपुट 50℃ से नीचे) |
| भंडारण तापमान | -40℃~+70℃ |
| परिचालन आर्द्रता | 5%~95%(गैर संघनक) |
|
ऊंचाई |
0~3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो ऊंचाई 200 मीटर बढ़ने पर अधिकतम ऑपरेटिंग तापमान 1 ℃ कम हो जाता है।) |
