दूरसंचार उपकरण के लिए एक-स्टॉप 18kw कैबिनेट रैक-माउंट रेक्टिफायर सिस्टम
मूलभूत गुण
उत्पत्ति का स्थान:
शेन्ज़ेन, चीन (मुख्यभूमि)
ब्रांड नाम:
ESTEL
प्रमाणीकरण:
ISO9001, CE, 3C, FCC
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1
कीमत:
987-2327 usd
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की योग्यता:
प्रति माह 2,500 सेट
उत्पाद सारांश
वन-स्टॉप कैबिनेट रैक-माउंट 18 किलोवाटरेक्टिफायरप्रणालीके लिएशक्तिदूरसंचारउपकरण उत्पाद का अवलोकनका18 किलोवाटरेक्टिफायरप्रणाली वाहक-ग्रेड विश्वसनीयता और उच्च घनत्व बिजली वितरण के लिए डिज़ाइन किया गया, ईटी-सीरीज 18kW रेक्टिफायर प्रणाली दूरसंचार केंद्रीय कार्यालयों के लिए निर्बाध डीसी बिजली सुनिश्चित कर...
उत्पाद विवरण
प्रमुखता देना:
18kw रैक-माउंट रेक्टिफायर सिस्टम
,दूरसंचार बिजली कैबिनेट प्रणाली
,दूरसंचार उपकरणों के लिए पावर रेक्टिफायर
Dimension:
482.5मिमी(डब्ल्यू)*350मिमी(डी)*5यू(एच)
Input Voltage:
एकल-चरण 220VAC
Capacity:
18 किलोवाट
Rectifier Module:
3000w, 6 पीसी
Redundancy:
एन+1
Module Efficiency:
＞ 96%
Battery Breaker:
2*125A 1P सर्किट ब्रेकर
Communicatoion Port:
एसएनएमपी, आरएस485
उत्पाद वर्णन
वन-स्टॉप कैबिनेट रैक-माउंट 18 किलोवाटरेक्टिफायरप्रणालीके लिएशक्तिदूरसंचारउपकरण
उत्पाद का अवलोकनका18 किलोवाटरेक्टिफायरप्रणाली
वाहक-ग्रेड विश्वसनीयता और उच्च घनत्व बिजली वितरण के लिए डिज़ाइन किया गया, ईटी-सीरीज 18kW रेक्टिफायर प्रणाली दूरसंचार केंद्रीय कार्यालयों के लिए निर्बाध डीसी बिजली सुनिश्चित करती है,मध्यम से बड़े डाटा सेंटरयह प्रणाली 220V AC एकल-चरण इनपुट से काम करती है और ¥43V से ¥58V तक के ठीक से विनियमित DC आउटपुट का उत्पादन करती है, जिसमें ¥53.5V की मानक सेटिंग होती है।18 किलोवाट तक की आपूर्ति और अपने विशिष्ट भार स्पेक्ट्रम में 96% से अधिक रूपांतरण दक्षता प्राप्त करना, यह ऊर्जा की खपत और इसके साथ आने वाली शीतलन मांग दोनों को काफी कम करता है।

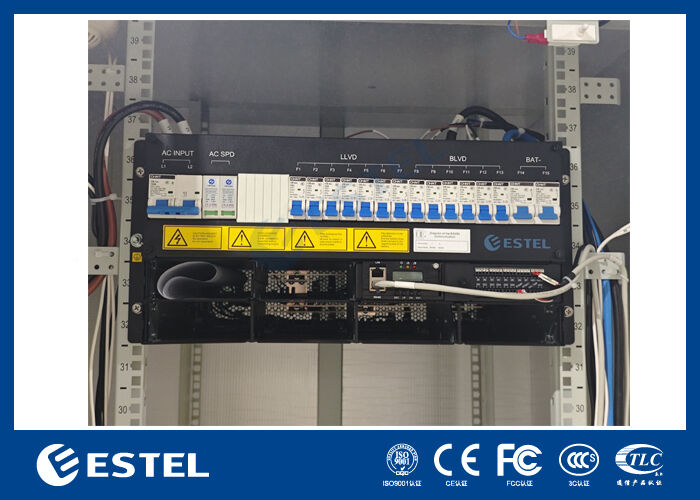

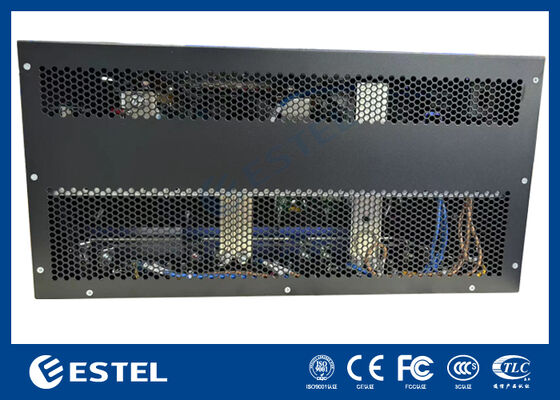

निरंतर संचालन को ध्यान में रखते हुए निर्मित, इकाई में छह गर्म-स्वैप करने योग्य 3000W रेक्टिफायर मॉड्यूल तक हो सकते हैं, जो एन + 1 या उच्चतर अतिरेक कॉन्फ़िगरेशन की अनुमति देते हैं।प्रत्येक मॉड्यूल का वजन 2 किलोग्राम से भी कम है और यह मजबूर हवा से ठंडा होता है।, सक्रिय पावर फैक्टर सुधार (≥0.99), और कम कुल हार्मोनिक विरूपण (THDi ≤5%) चिकनी ग्रिड बातचीत और स्थिर आउटपुट सुनिश्चित करने के लिए। सभी घटकों को एक 5U में रखा गया है,19 इंच का रैक-माउंटेबल चेसिस IP20 रेटेड, फ्रंट-एक्सेस हॉट-स्वैप क्षमता के साथ जो रखरखाव को सरल बनाता है। पीछे से घुड़सवार तांबे के बसबार एक कम प्रतिबाधा, उच्च-वर्तमान कनेक्शन पथ प्रदान करते हैं।
विशेषताएंका18 किलोवाटरेक्टिफायरप्रणाली
एसी वितरण
-
एकल-चरण 220VAC इनपुट
-
1 x 125A 2P इनपुट ब्रेकर
-
45~65 हर्ट्ज की आवृत्ति दुनिया भर में काम करती है
-
20/40kA एसपीडी अधिभार संरक्षण
डीसी वितरण ∙ आउटपुट
-
-43~-58VDC (नामित -53.5VDC)
-
अधिकतम क्षमता 18kW
-
6 x 3kW मॉड्यूल, N+1 रिडंडेंसी
सी.सी. वितरण ∙ बैटरी
-
2 x 125A 1P बैटरी ब्रेकर ️ दोहरी बैटरी स्ट्रिंग का समर्थन करता है
डीसी वितरण ️ लोड ब्रेकर
LLVD:
-
3 x 63A/1P
-
2 x 40A/1P
-
2 x 32A/1P
बीएलवीडी:
-
3 x 16A/1P
-
2 x 10A/1P
-
2 x 6A/1P
मूलभूतविनिर्देश का18 किलोवाटरेक्टिफायरप्रणाली
| आयाम | 482.0W) *350.0(D) *5U(H) |
| वजन | ≤20 किलोग्राम (सिधा करने वालों के बिना) |
| शीतलन मोड | प्राकृतिक शीतलन |
| स्थापना मोड | 19 इंच के रैक पर स्थापित |
| रखरखाव | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन |
| सुरक्षा ग्रेड | IP20 |
विद्युत वितरणका18 किलोवाटरेक्टिफायरप्रणाली
|
एसी वितरण |
इनपुट मोड | एकल-चरण 220VAC |
| इनपुट ब्रेकर | 1*125A 2P | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज, नामित मानः 50 हर्ट्ज/60 हर्ट्ज | |
| एसपीडी | 20/40KA, 8/20us | |
|
डीसी वितरण |
आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी |
|
उत्पादन क्षमता (अधिकतम)
|
18 किलोवाट ((6*3 किलोवाट, N+1 रिडंडेंसी) | |
|
बैटरी ब्रेकर
|
2*125A 1P सर्किट ब्रेकर | |
| लोड ब्रेकर |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
रेक्टिफायर मॉड्यूलका18 किलोवाटरेक्टिफायरप्रणाली
| इनपुट वोल्ट | 85VAC ₹300VAC, नामित 220VAC |
| दक्षता | >96% |
| नामित शक्ति | 3000W ((176~300VAC) |
| कार्य तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) |
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) |
| वजन | ≤2kg |
| शीतलन मोड | मजबूर ठंडा |
| शक्ति कारक | ≥0.99 |
| टीएचडी | ≤ 5% |
| डीसी आउटपुट | ¥43 ~ ¥58 वीडीसी, ¥53.5 वीडीसी, अधिकतम 55 ए |
नियंत्रक18 किलोवाटरेक्टिफायरप्रणाली
| सिग्नल इनपुट | 3 AI ((3 परिवेश तापमान), 7 DI |
| अलार्म आउटपुट | 6 डीओ |
| संचार इंटरफेस | RS485/SNMP |
| प्रदर्शन मोड | एलसीडी स्क्रीन |
पर्यावरण18 किलोवाटरेक्टिफायरप्रणाली
| परिचालन तापक्रम |
-40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे) |
| भंडारण तापमान | -40°C~+70°C |
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) |
|
ऊंचाई |
0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) |
