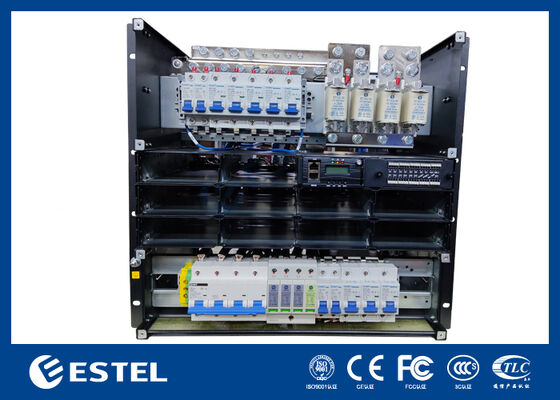

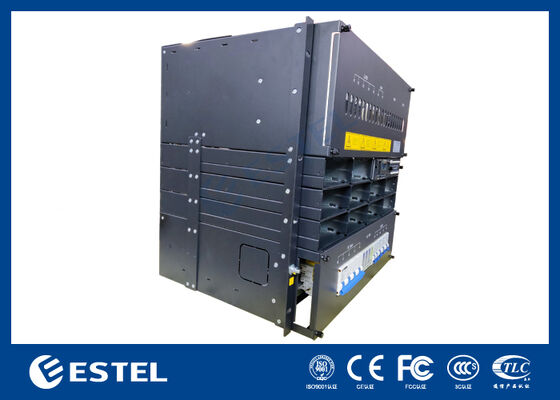

औद्योगिक संचार हब के लिए 8U अल्ट्रा हाई कैपेसिटी डीसी पावर सिस्टम
उत्पाद विवरण
8U औद्योगिक सीसी पावर सिस्टम
,उच्च क्षमता वाला दूरसंचार रेक्टिफायर
,संचार केंद्रों के लिए सी.सी. बिजली
औद्योगिक संचार हब के लिए 8U अल्ट्रा हाई कैपेसिटी डीसी पावर सिस्टम
अवलोकन
हमारे 8U अल्ट्रा-हाई-कैपेसिटी डीसी पावर सिस्टम को बड़े दूरसंचार नोड्स, महत्वपूर्ण संचार कक्षों, उच्च-लोड औद्योगिक नेटवर्क और केंद्रीकृत एज इंफ्रास्ट्रक्चर के लिए विकसित किया गया है। यह उच्च शक्ति उपलब्धता, मॉड्यूलर अतिरेक और उन्नत दूरस्थ पर्यवेक्षण की आवश्यकता वाले मांग वाले अनुप्रयोगों के लिए स्थिर -48V डीसी आउटपुट प्रदान करता है।
एक मजबूत रैक-माउंट प्लेटफॉर्म के आसपास डिज़ाइन किया गया, यह सिस्टम कई उच्च-दक्षता रेक्टिफायर मॉड्यूल, बुद्धिमान नियंत्रण, लचीला वितरण और सेवा-अनुकूल वास्तुकला में व्यापक सुरक्षा सुविधाओं को जोड़ता है। यह विशेष रूप से ऑपरेटरों और सिस्टम इंटीग्रेटर्स के लिए उपयुक्त है जो कोर या क्षेत्रीय बैकबोन वातावरण में बड़े-कैपेसिटी संचार पावर सिस्टम को तैनात करते हैं।
मुख्य विशेषताएं
बड़े दूरसंचार और औद्योगिक भार के लिए अल्ट्रा-हाई-कैपेसिटी 8U रैक प्लेटफॉर्म
मांग वाले संचार वातावरण के लिए 18 kW तक का आउटपुट
अतिरेक समर्थन के साथ मॉड्यूलर रेक्टिफायर वास्तुकला
आसान स्थापना, निगरानी और रखरखाव के लिए फ्रंट-एक्सेस सेवा डिजाइन
कम गर्मी उत्पादन और परिचालन लागत के लिए उच्च रूपांतरण दक्षता
सिस्टम सुरक्षा के लिए व्यापक अलार्म और सुरक्षा कार्य
दूरस्थ संचार इंटरफेस के साथ उन्नत नियंत्रक
बुद्धिमान बैटरी चार्जिंग और बैकअप पावर समन्वय
स्थिर पूर्ण-लोड संचालन के लिए अनुकूलित वेंटिलेशन और थर्मल डिजाइन
अनुप्रयोग परिदृश्य
कोर दूरसंचार स्विचिंग रूम
मेट्रो ट्रांसमिशन और बैकबोन संचार साइटें
बड़े OLT / एकत्रीकरण केंद्र
एज डेटा सेंटर और नेटवर्क उपकरण कक्ष
स्मार्ट सिटी कमांड और निगरानी प्लेटफॉर्म
बिजली उपयोगिता और सबस्टेशन संचार नेटवर्क
तेल और गैस, परिवहन, और औद्योगिक संचार नियंत्रण हब
तकनीकी विनिर्देश
सिस्टम पैरामीटर
|
पैरामीटर |
विनिर्देश |
|
आयाम |
482 मिमी (डब्ल्यू) × 380 मिमी (डी) × 8U (एच) |
|
शुद्ध वजन |
≤45 किग्रा |
|
स्थापना विधि |
19-इंच रैक माउंट |
|
कूलिंग विधि |
बुद्धिमान गति नियंत्रण के साथ मजबूर वायु शीतलन |
|
शोर स्तर |
≤65 डीबी |
|
सुरक्षा स्तर |
आईपी20 |
एसी इनपुट विशेषताएँ
|
पैरामीटर |
विनिर्देश |
|
इनपुट वोल्टेज रेंज |
120–300 वीएसी |
|
रेटेड वोल्टेज |
220 वीएसी |
|
आवृत्ति रेंज |
45–65 हर्ट्ज |
|
इनपुट क्षमता |
160 ए |
|
पावर फैक्टर |
≥0.99 |
|
टीएचडी |
≤5% |
डीसी आउटपुट विशेषताएँ
|
पैरामीटर |
विनिर्देश |
|
आउटपुट वोल्टेज रेंज |
-42V से -58V डीसी |
|
नाममात्र वोल्टेज |
-48V डीसी |
|
अधिकतम आउटपुट पावर |
18 किलोवाट |
|
अधिकतम आउटपुट करंट |
375 ए |
|
रेक्टिफायर कॉन्फ़िगरेशन |
3 किलोवाट × 6 मॉड्यूल तक |
|
वोल्टेज विनियमन सटीकता |
≤±0.5% |
|
लोड विनियमन |
≤±0.5% |
|
दक्षता |
≥96% |
नियंत्रक और निगरानी
|
पैरामीटर |
विनिर्देश |
|
प्रदर्शन |
एलसीडी स्क्रीन / एलईडी संकेतक |
|
संचार इंटरफेस |
ईथरनेट / आरएस485 / कैन |
|
प्रोटोकॉल समर्थन |
एसएनएमपी / मोडेबस / वेब निगरानी (वैकल्पिक) |
|
निगरानी कार्य |
वोल्टेज, करंट, तापमान, बैटरी स्थिति, लोड शेयरिंग, अलार्म लॉगिंग |
|
अलार्म प्रकार |
ओवरवोल्टेज, अंडरवोल्टेज, एसी हानि, ओवरटेम्परेचर, फैन फॉल्ट, रेक्टिफायर फॉल्ट, बैटरी असामान्य |
|
ऑपरेटिंग तापमान |
-25°C से +65°C |
|
भंडारण तापमान |
-40°C से +75°C |
|
आर्द्रता |
5%–95% (गैर-संक्षेपण) |

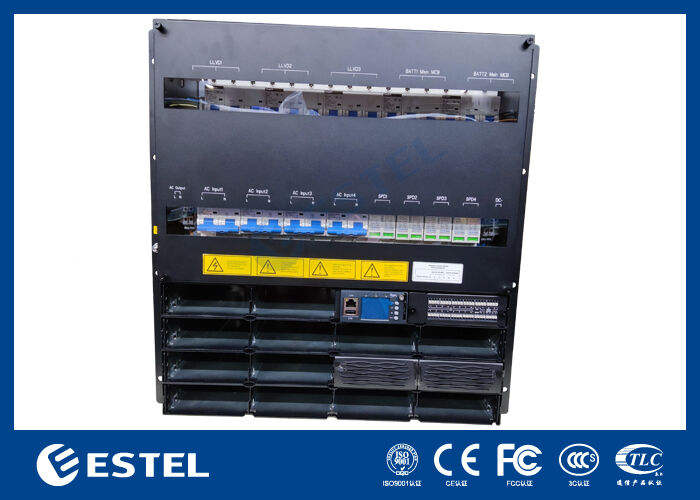

सिस्टम वास्तुकला
मल्टी-मॉड्यूल रेक्टिफायर शेल्फ
बुद्धिमान निगरानी नियंत्रक
एसी इनपुट वितरण इकाई
डीसी आउटपुट वितरण इकाई
बैटरी कनेक्शन और सुरक्षा अनुभाग
कूलिंग और वेंटिलेशन सबसिस्टम
इसका एकीकृत चेसिस लेआउट केंद्रीकृत वायरिंग, मॉड्यूलर प्रतिस्थापन और स्केलेबल सिस्टम विस्तार का समर्थन करता है।
स्थापना और संचालन दिशानिर्देश
स्थापना
एक मानक 19-इंच दूरसंचार रैक या एकीकृत संचार कैबिनेट में माउंट करें
सही ग्राउंडिंग, वायु प्रवाह पथ और केबल रूटिंग सुनिश्चित करें
वेंटिलेशन क्षेत्रों के आसपास पर्याप्त निकासी बनाए रखें
केबल कनेक्शन
वायरिंग लेबल के अनुसार एसी स्रोत, बैटरी स्ट्रिंग और लोड फीडर कनेक्ट करें
ऊर्जावान करने से पहले ध्रुवीयता और सुरक्षात्मक उपकरण कॉन्फ़िगरेशन सत्यापित करें
रखरखाव
नियमित रूप से अलार्म रिकॉर्ड और मॉड्यूल स्थिति का निरीक्षण करें
थर्मल गिरावट को रोकने के लिए वायु मार्ग और पंखे के क्षेत्रों को साफ करें
फ्रंट-एक्सेस सेवा प्रक्रिया का उपयोग करके विफल मॉड्यूल को बदलें
समय-समय पर बैटरी चार्जिंग पैरामीटर और आउटपुट सेटिंग्स को सत्यापित करें
वैकल्पिक कॉन्फ़िगरेशन
उन्नत एसएनएमपी संचार मॉड्यूल
बैटरी निगरानी और तापमान संवेदन
अलार्म एकीकरण के लिए ड्राई कॉन्टैक्ट आउटपुट
सर्ज प्रोटेक्शन मॉड्यूल
रिमोट मॉनिटरिंग सॉफ्टवेयर
कस्टम डीसी वितरण शाखा कॉन्फ़िगरेशन
सौर या बैकअप पावर सिस्टम के लिए हाइब्रिड ऊर्जा इंटरफ़ेस
-
