4यू कॉम्पैक्ट डीसी पावर सिस्टम आउटपुट दूरसंचार नेटवर्क और संचार अवसंरचना के लिए
उत्पाद विवरण
4यू कॉम्पैक्ट टेलीकॉम रेक्टिफायर सिस्टम
,दूरसंचार नेटवर्क के लिए डीसी बिजली प्रणाली
,संचार अवसंरचना बिजली की आपूर्ति
टेलीकॉम नेटवर्क और संचार अवसंरचना के लिए 4यू कॉम्पैक्ट डीसी पावर सिस्टम आउटपुट
उत्पाद विवरण 4यू कॉम्पैक्ट डीसी पावर सिस्टम

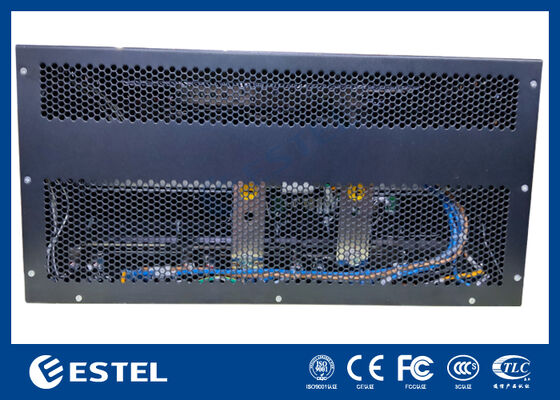

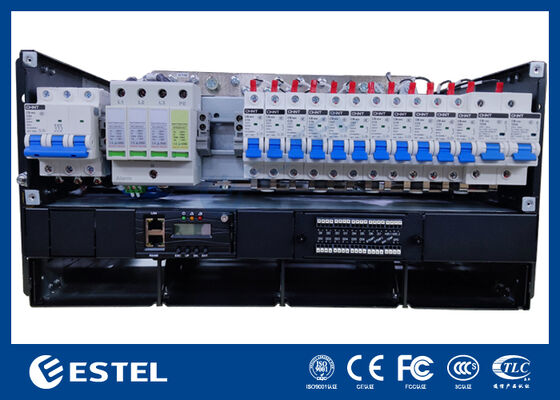

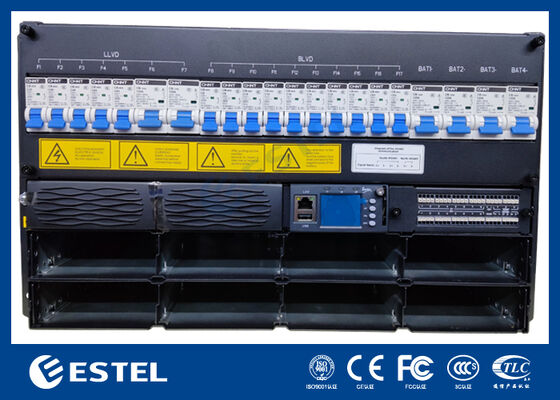

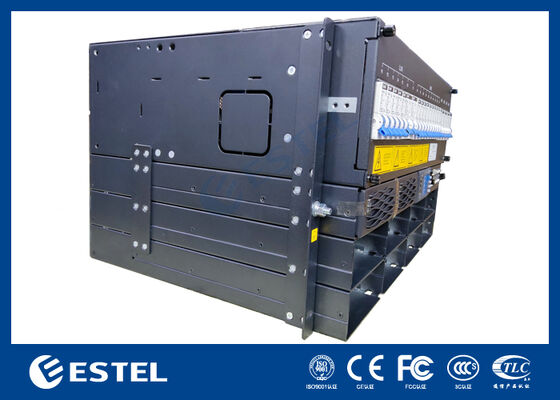

ET48100-G5F24 एक उच्च-प्रदर्शन 4U DC पावर सिस्टम है, जो महत्वपूर्ण दूरसंचार और संचार बुनियादी ढांचे के लिए विश्वसनीय और कुशल बिजली प्रदान करता है। विस्तृत एसी इनपुट वोल्टेज रेंज (85-200VAC) और 96% से अधिक की मजबूत दक्षता दर के साथ, यह प्रणाली वायरलेस बेस स्टेशनों, ट्रांसमिशन नेटवर्क और एंटरप्राइज़ संचार प्रणालियों को स्थिर बिजली प्रदान करती है। फ्रंट-एक्सेस डिज़ाइन आसान स्थापना और रखरखाव की अनुमति देता है, जबकि इसके हॉट-स्वैपेबल रेक्टिफायर और कंट्रोलर मॉड्यूल मरम्मत के लिए न्यूनतम डाउनटाइम सुनिश्चित करते हैं। बुद्धिमान बैटरी प्रबंधन भी बैटरी जीवन को बढ़ाता है, जिससे यह दीर्घकालिक संचालन के लिए एक स्मार्ट विकल्प बन जाता है।
मुख्य विशेषताएं 4यू कॉम्पैक्ट डीसी पावर सिस्टम
जगह की बचत और कम स्थापना लागत के लिए 4U कॉम्पैक्ट डिज़ाइन
आसान सेटअप और रखरखाव के लिए फ्रंट-एक्सेस केबल प्रबंधन
एक विस्तृत इनपुट वोल्टेज रेंज (85-200VAC) का समर्थन करता है, जो विभिन्न ग्रिड स्थितियों के अनुकूल है
सिस्टम डाउनटाइम के बिना तेज़ रखरखाव के लिए हॉट-स्वैपेबल रेक्टिफायर मॉड्यूल और नियंत्रक
लंबी बैटरी जीवन और कुशल उपयोग सुनिश्चित करने के लिए उन्नत बैटरी प्रबंधन
लचीली रिमोट मॉनिटरिंग और प्रबंधन के लिए एकाधिक संचार पोर्ट (LAN, RS485, SNMP)।
तकनीकी निर्देश
|
प्रणाली |
|
|
DIMENSIONS |
482.0(डब्ल्यू) x 250.6(डी) x 4यू(एच) |
|
वज़न |
18 किग्रा (रेक्टिफायर के बिना) |
|
कूलिंग मोड |
प्राकृतिक शीतलता |
|
इंस्टालेशन |
19 इंच का रैक या कैबिनेट |
|
एसी इनपुट |
220VAC, एकल-चरण |
|
एसी वितरण |
|
|
इनपुट क्षमता |
62ए/2पी |
|
इनपुट आवृत्ति |
45-65 हर्ट्ज (50/60 हर्ट्ज) |
|
एसी एसपीडी |
20kA, 40kA, 8/20μs |
|
आउटपुट वोल्टेज |
-42~58वीडीसी, नाममात्र: -52.5वीडीसी |
|
अधिकतम योग्यता |
6kW (2 x 2kW रेक्टिफायर) |
|
सही करनेवाला |
|
|
मूल्यांकित शक्ति |
2000W (176-200VAC) |
|
परिचालन तापमान |
-40°C से +75°C (पूर्ण भार 50°C से नीचे) |
|
कूलिंग मोड |
जबरदस्ती ठंडा करना |
|
DIMENSIONS |
106.5मिमी(डब्ल्यू) x 286मिमी(डी) x 41.5मिमी(एच) (1यू) |
|
नियंत्रक |
|
|
संचार बंदरगाह |
लैन, आरएस485, एसएनएमपी |
|
प्रदर्शन मोड |
एलसीडी |
|
परिचालन तापमान |
-40°C से +70°C |
|
भंडारण तापमान |
-40°C से +70°C |
|
परिचालन आर्द्रता |
5% से 95% (गैर संघनक) |
परिचालन दिशानिर्देश
स्थापना:
ET48100-G5F24 पावर सिस्टम को 19 इंच के रैक में या उपयुक्त कैबिनेट के अंदर स्थापित करें। सुनिश्चित करें कि उचित वायु प्रवाह और शीतलन के लिए पर्याप्त जगह हो।
AC इनपुट को स्थिर 220VAC एकल-चरण पावर स्रोत से कनेक्ट करें। सत्यापित करें कि पावर स्रोत 85-200VAC की इनपुट वोल्टेज रेंज का अनुपालन करता है।
केबल कनेक्शन:
सुनिश्चित करें कि एसी, बैटरी और लोड वायरिंग सुरक्षित और ठीक से जुड़े हुए हैं। सिस्टम सभी केबल कनेक्शनों तक फ्रंट एक्सेस की अनुमति देता है, जिससे इंस्टॉलेशन और रखरखाव अधिक सुविधाजनक हो जाता है।
बैटरी कनेक्शन के लिए, किसी भी विद्युत खतरे से बचने के लिए सही ध्रुवता और रेटिंग (2 x 125A बैटरी ब्रेकर) सुनिश्चित करें।
दूरस्थ निगरानी और नियंत्रण:
सिस्टम को रिमोट मॉनिटरिंग सिस्टम से कनेक्ट करने के लिए LAN, RS485, या SNMP संचार पोर्ट का उपयोग करें। यह आपको प्रदर्शन की निगरानी करने, अलर्ट प्राप्त करने और दूर से समस्या निवारण करने में सक्षम बनाता है, जिससे ऑन-साइट हस्तक्षेप की आवश्यकता कम हो जाती है।
सिस्टम उद्योग-मानक निगरानी सॉफ़्टवेयर के साथ संगत है, जो बिजली की खपत, बैटरी की स्थिति और किसी भी संभावित समस्या को ट्रैक करने में मदद कर सकता है।
हॉट-स्वैपेबल घटक:
सिस्टम चालू रहने के दौरान रेक्टिफायर और कंट्रोलर मॉड्यूल की अदला-बदली की जा सकती है। रखरखाव या प्रतिस्थापन के लिए, बस दोषपूर्ण मॉड्यूल को हटा दें और पूरे सिस्टम को बंद किए बिना इसे एक नए से बदल दें। यह न्यूनतम डाउनटाइम के साथ निरंतर संचालन सुनिश्चित करता है।
पर्यावरणीय स्थितियाँ:
सिस्टम -40°C से +75°C (पूर्ण आउटपुट के लिए 50°C से नीचे) के तापमान रेंज के भीतर काम करता है, इसलिए सुनिश्चित करें कि ओवरहीटिंग को रोकने के लिए ऑपरेटिंग वातावरण इस रेंज के भीतर रहे।
नमी से संबंधित किसी भी समस्या को रोकने के लिए आर्द्रता का स्तर 5% और 95% (गैर-संघनक) के बीच बनाए रखें।
-
