5U औद्योगिक बुद्धिमान दूरसंचार रेक्टिफायर समाधान एसी से डीसी48V रिमोट प्रबंधन के साथ
उत्पाद विवरण
5U औद्योगिक दूरसंचार रेक्टिफायर
,एसी से डीसी48V दूरसंचार शक्ति
,दूरस्थ प्रबंधन दूरसंचार रेक्टिफायर
5U इंडस्ट्रियल इंटेलिजेंट टेलीकॉम रेक्टिफायर सॉल्यूशन रिमोट मैनेजमेंट के साथ AC से DC48V
5U 18kW इंटेलिजेंट टेलीकॉम रेक्टिफायर का उत्पाद अवलोकन
18kW DC48V रेक्टिफायर प्रणाली दूरसंचार, डेटा केंद्रों और औद्योगिक संचालन के लिए अनुकूलित मजबूत और निर्बाध सीसी शक्ति प्रदान करती है जहां सिस्टम उपलब्धता पर कोई बातचीत नहीं की जाती है।एक 380VAC तीन-चरण इनपुट से काम करना, यह स्थिर और समायोज्य सीसी आउटपुट प्रदान करता है जो ₹43 वीडीसी से ₹58 वीडीसी तक होता है, जिसे नाममात्र रूप से ₹53.5 वीडीसी पर सेट किया गया है।इसकी उन्नत शक्ति रूपांतरण तकनीक भार सीमा में 96% से अधिक दक्षता प्राप्त करती है, जिससे यह ऊर्जा-संवेदनशील और स्थान-प्रतिबंधित प्रतिष्ठानों के लिए इष्टतम फिट हो जाता है।
एसी इनपुट सेक्शनके 5U 18kW बुद्धिमान दूरसंचार सुधारक
-
वोल्टेजः380VAC तीन चरण
-
एमसीबी:1 x 63A 3P+N सर्किट ब्रेकर
-
आवृत्तिः45 हर्ट्ज से 65 हर्ट्ज (50 हर्ट्ज/60 हर्ट्ज)
-
एसपीडी:ग्रेड सी, 20kA/40kA, 8/20μs
डीसी वितरण अनुभागके 5U 18kW बुद्धिमान दूरसंचार सुधारक
-
आउटपुट वोल्टेजः-43 से -58 वीडीसी (नामित -53.5 वीडीसी)
-
अधिकतम क्षमताः18kW (6 x 3kW मॉड्यूल, N+1 रिडंडेंसी)
-
बैटरी ब्रेकर:2 x 125A/1P
-
LLVD:3 x 63A/1P + 2 x 40A/1P + 2 x 32A/1P
-
बीएलवीडी:2 x 16A/1P + 2 x 10A/1P + 2 x 6A/1P
अनुप्रयोग परिदृश्यके 5U 18kW बुद्धिमान दूरसंचार सुधारक
-
बड़े 5जी मैक्रो बेस स्टेशन
-
दूरसंचार केंद्रीय कार्यालय और एक्सचेंज
-
औद्योगिक विनिर्माण सुविधाएं
-
डाटा सेंटर बैकअप पावर सिस्टम
-
उपयोगिता सबस्टेशन संचार झोपड़ी
-
अस्पताल टेलीकॉम और आईटी कक्ष
-
हवाई अड्डा संचार अवसंरचना
-
रेल सिग्नलिंग पावर सिस्टम
विनिर्देशके 5U 18kW बुद्धिमान दूरसंचार सुधारक
| प्रकार | 18KW DC48V रेक्टिफायर सिस्टम | |||
| सामान्य | आकार | 482 मिमी*350 मिमी*5 यू ((चौड़ाई*गहनता*ऊंचाई) | ||
| वजन | ≤21 किलोग्राम | |||
| शीतलन विधि | प्राकृतिक शीतलन | |||
| स्थापना | 19 इंच मानक रैक-माउंट | |||
| केबलिंग मोड | ऊपर से अंदर और बाहर | |||
| रखरखाव मोड | सामने से, समर्थन मॉड्यूल ग्रेड परिवर्तन | |||
| सुरक्षा ग्रेड | IP20 | |||
| एसी इनपुट |
वोल्टेज |
380VAC तीन चरण | ||
| एमसीबी | 1 x 63A 3P+N सर्किट ब्रेकर | |||
| आवृत्ति | 45 हर्ट्ज से 65 हर्ट्ज, नाममात्र मूल्यः 50 हर्ट्ज/60 हर्ट्ज | |||
| एसपीडी | ग्रेड सी, 20KA/40KA, 8/20μs | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | ||
|
उत्पादन क्षमता (मैक्सिमुन)
|
18kw ((6 x 3kw, N+1 रिडंडेंसी का समर्थन करता है) | |||
|
बैटरी ब्रेकर
|
2 x 125A 1P | |||
| एलएलवीडी | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| बीएलवीडी |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| रेक्टिफायर मॉड्यूल | इनपुट वोल्ट | 85VAC से 300VAC, नामित 220VAC | ||
| दक्षता | >96% | |||
| नामित शक्ति | 3000W ((176 से 300VAC) | |||
| कार्य तापमान | -40°C~+75°C ((50°C से नीचे पूर्ण प्रदर्शन) | |||
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm ((1U ऊंचाई) | |||
| वजन | ≤2kg | |||
| शीतलन मोड | मजबूर ठंडा | |||
| शक्ति कारक | ≥0.99 | |||
| टीएचडी | ≤ 5% | |||
| डीसी आउटपुट | ¥43 ~ ¥58 वीडीसी, ¥53.5 वीडीसी, अधिकतम 55 ए | |||
| नियंत्रक | मॉडल | MC2900 | ||
| सिग्नल इनपुट पोर्ट | 3 AI ((2 बैटरी टेम्प, 1 वातावरण), 7 DI | |||
| अलार्म आउटपुट पोर्ट | 6 शुष्क संपर्क | |||
| संचार पोर्ट | 1*RS485, 1*LAN | |||
| स्थिति प्रदर्शित करना | एलसीडी | |||
| पर्यावरण | परिचालन तापक्रम |
-40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे) | ||
| भंडारण तापमान | -40°C~+70°C | |||
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) | |||
| ऊंचाई | 0~3000m(यदि ऊंचाई 2000m से 3000m के दायरे में है, अधिकतम संचालन 200 मीटर की ऊंचाई के साथ तापमान में 1° सेल्सियस की कमी आती है। |
|||

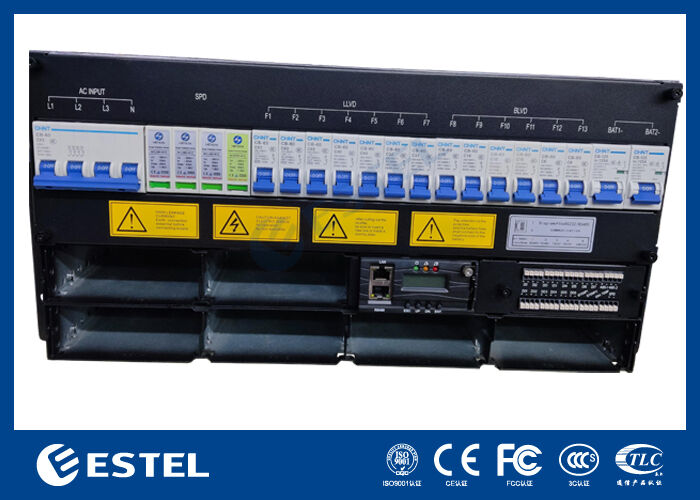

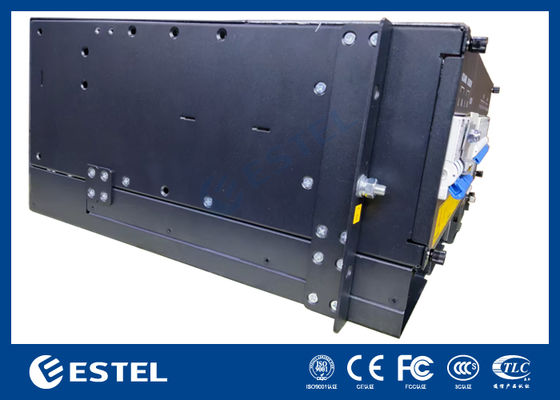

विवरणof 5U 18kW इंटेलिजेंट टेलीकॉम रेक्टिफायर
-
