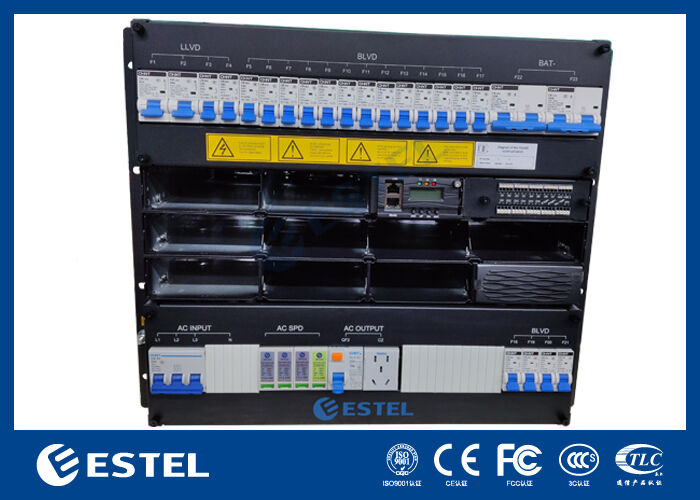

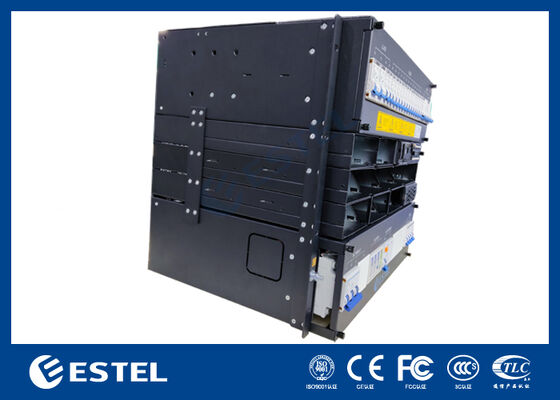

एलएलवीडी बीएलवीडी के साथ 30kw 9U रैक माउंट इंटेलिजेंट टेलीकॉम रेक्टिफायर पावर डिस्ट्रीब्यूशन सिस्टम
उत्पाद विवरण
30 किलोवाट का रैक माउंट टेलीकॉम रेक्टिफायर
,बुद्धिमान दूरसंचार विद्युत वितरण प्रणाली
,एलएलवीडी बीएलवीडी दूरसंचार बिजली प्रणाली
एलएलवीडी बीएलवीडी के साथ 30 किलोवाट 9यू रैक माउंटेड इंटेलिजेंट टेलीकॉम रेक्टिफायर पावर डिस्ट्रीब्यूशन सिस्टम
30kw 9U 19'' रैक माउंटेड टेलीकॉम रेक्टिफायर सिस्टम का उत्पाद अवलोकन
30 किलोवाट DC48V रेक्टिफायर सिस्टम एक उच्च क्षमता वाला पावर समाधान है जिसे दूरसंचार, डेटा केंद्रों और महत्वपूर्ण औद्योगिक प्रक्रियाओं के लिए निर्बाध डीसी पावर की गारंटी देने के लिए इंजीनियर किया गया है। 380VAC तीन-चरण इनपुट से संचालित होकर, यह -53.5 VDC के नाममात्र सेटपॉइंट के साथ -43 VDC से -58 VDC तक समायोज्य एक सटीक विनियमित डीसी आउटपुट उत्पन्न करता है। पूर्ण लोड पर भी उद्योग की अग्रणी रूपांतरण दक्षता 96% से अधिक होने के साथ, यह ऊर्जा-अनुकूलित, उच्च-घनत्व तैनाती के लिए असाधारण रूप से उपयुक्त है।
एकीकृत वितरण पैनल में बुद्धिमान, लचीले लोड प्रबंधन के लिए एलएलवीडी (सीमित लोड वोल्टेज डिस्कनेक्ट) और बीएलवीडी (बैटरी कम वोल्टेज डिस्कनेक्ट) दोनों कार्य शामिल हैं। सिस्टम को एक परिष्कृत ऑनबोर्ड नियंत्रक द्वारा प्रबंधित किया जाता है जो व्यापक निगरानी और कॉन्फ़िगरेशन विकल्प प्रदान करता है। इसमें परिवेश तापमान सेंसर के लिए 3 इनपुट, बाहरी स्थिति की निगरानी के लिए 7 डिजिटल इनपुट और व्यापक अलार्म प्रबंधन के लिए 6 प्रोग्रामयोग्य ड्राई-कॉन्टैक्ट रिले आउटपुट हैं। रिमोट ओवरसाइट आरएस485 और एसएनएमपी इंटरफेस के माध्यम से समर्थित है, जबकि एक सहज ज्ञान युक्त फ्रंट-पैनल एलसीडी स्क्रीन सुविधाजनक स्थानीय कॉन्फ़िगरेशन और वास्तविक समय स्थिति जांच को सक्षम बनाती है।
एसी इनपुट विशिष्टता30kw 9U 19'' रैक माउंटेड टेलीकॉम रेक्टिफायर सिस्टम
-
वोल्टेज:तीन चरण 380VAC
-
एमसीबी:1 एक्स 63ए 3पी+एन
-
एसी आउटपुट:सॉकेट आउटलेट के लिए 25ए 1पी
-
आवृत्ति:45 हर्ट्ज से 65 हर्ट्ज (रेटेड 50 हर्ट्ज/60 हर्ट्ज)
-
एसपीडी:20kA/40kA, 8/20μs
डीसी वितरण विशिष्टता30kw 9U 19'' रैक माउंटेड टेलीकॉम रेक्टिफायर सिस्टम
-
आउटपुट वोल्टेज:-43 से -58वीडीसी (रेटेड -53.5वीडीसी)
-
अधिकतम योग्यता:30kW (10 x 3kW मॉड्यूल, N+1 अतिरेक)
-
बैटरी ब्रेकर:2 x 125A 1P
एलएलवीडी:
-
2 x 80A/1P + 2 x 63A/1P
बीएलवीडी 1:
-
1 x 63ए/1पी + 12 x 32ए/1पी
बीएलवीडी 2:
-
2 x 32A/1P + 2 x 16A/1P

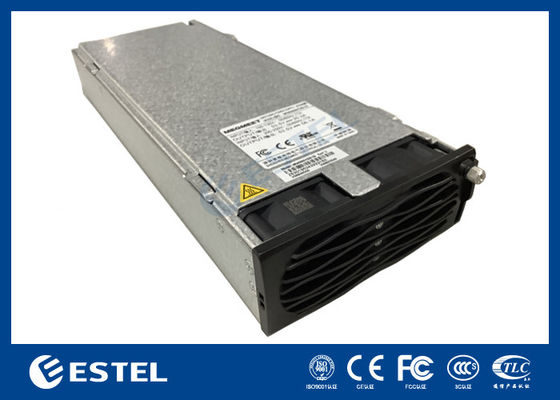

दिष्टकारी मॉड्यूल30kw 9U 19'' रैक माउंटेड टेलीकॉम रेक्टिफायर सिस्टम
-
इनपुट वोल्टेज:85VAC ~ 300VAC (रेटेड 220VAC)
-
क्षमता:>96%
-
मूल्यांकित शक्ति:3000W (176~300VAC)
विनिर्देश30kw 9U 19'' रैक माउंटेड टेलीकॉम रेक्टिफायर सिस्टम
| प्रकार | टेलीकॉम DC48V विद्युत वितरण इकाई | |||
| सामान्य | आकार | 482मिमी*350मिमी*2यू(चौड़ाई*गहराई*ऊंचाई) | ||
| वज़न | ≤11किग्रा (रेक्टीफायर्स को छोड़कर) | |||
| ठंडा करने की विधि | प्राकृतिक शीतलता | |||
| इंस्टॉलेशन तरीका | 19-इंच मानक रैक-माउंटेड | |||
| केबलिंग मोड | ऊपर से इनलेट और आउटलेट | |||
| रखरखाव मोड | सामने की ओर से, मॉड्यूल ग्रेड परिवर्तन का समर्थन करें | |||
| सुरक्षा ग्रेड | आईपी20 | |||
| एसी इनपुट |
वोल्टेज |
तीन चरण 380VAC | ||
| एमसीबी | 1 एक्स 63ए 3पी+एन | |||
| एसी आउटपुट | 25ए 1पी, सॉकेट के लिए | |||
| आवृत्ति | 45 हर्ट्ज से 65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज | |||
| एसपीडी | 20KA/40KA, 8/20μs | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58वीडीसी, रेटेड मूल्य: -53.5वीडीसी | ||
|
आउटपुट क्षमता (मैक्सिमुन)
|
30 किलोवाट (10 x 3 किलोवाट, एन+1 अतिरेक का समर्थन करता है) | |||
|
बैटरी ब्रेकर
|
2 x 125A 1P | |||
| एलएलवीडी | 2*80ए/1पी+2*63ए/1पी | |||
| बीएलवीडी 1 | 1*63ए/1पी+12*32ए/1पी | |||
| बीएलवीडी 2 |
2*32ए/1पी+2*16ए/1पी |
|||
| दिष्टकारी मॉड्यूल | इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC | ||
| क्षमता | >96% | |||
| मूल्यांकित शक्ति | 3000W(176~300VAC) | |||
| कार्य तापमान | -40℃~+75℃(पूर्ण प्रदर्शन 50℃ से नीचे) | |||
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×41.5मिमी(1यू/एच) | |||
| वज़न | ≤2किग्रा | |||
| कूलिंग मोड | जबरदस्ती ठंडा करना | |||
| ऊर्जा घटक | ≥0.99 | |||
| टीएचडी | ≤5% | |||
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए | |||
| नियंत्रक | नमूना | एमसी2900 | ||
| सिग्नल इनपुट पोर्ट | 3 x AI(2 परिवेश तापमान, 1 बैटरी तापमान), 7 x DI | |||
| अलार्म आउटपुट पोर्ट | 6 x शुष्क संपर्क | |||
| संचार बंदरगाह | आरएस485, लैन | |||
| आयसीडी प्रदर्शन | का समर्थन किया | |||
| पर्यावरण | ऑपरेटिंग तापमान |
-40℃ ~ +65℃ (पूर्ण आउटपुट 50℃ से नीचे) | ||
| भंडारण तापमान | -40℃~+70℃ | |||
| परिचालन आर्द्रता | 5%~95%(गैर-संघनक) | |||
| ऊंचाई | 0~3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन ऊंचाई 200 मीटर बढ़ने पर तापमान 1℃ कम हो जाता है।) |
|||

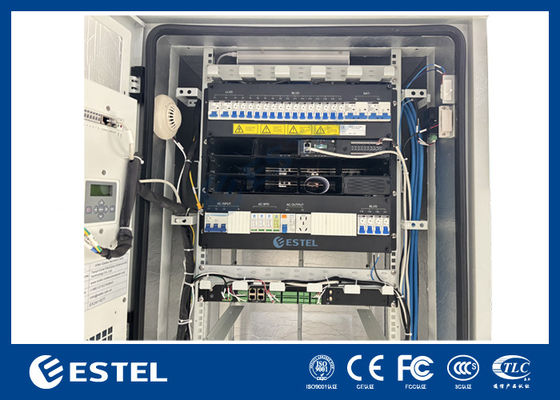

इंस्टालेशन 30kw 9U 19'' रैक माउंटेड टेलीकॉम रेक्टिफायर सिस्टम
-
