दूरसंचार अवसंरचना के लिए 48V90A 94% कॉम्पैक डीसी स्मार्ट पावर सप्लाई समाधान
उत्पाद विवरण
48V90A दूरसंचार बिजली आपूर्ति
,94% कुशल सीसी पावर समाधान
,कॉम्पैक्ट दूरसंचार अवसंरचना बिजली प्रणाली
48V90Aदूरसंचार डेटा सेंटर के लिए 94% कॉम्पैक डीसी स्मार्ट पावर सप्लाई समाधान
उत्पाद अवलोकनकाDC48V 90A पावर सिस्टम
ET श्रृंखला रेक्टिफायर एक DC48V 90A पावर सिस्टम है जो 48V पर काम करता है, जिसे दूरसंचार बुनियादी ढांचे, डेटा केंद्रों और औद्योगिक अनुप्रयोगों के लिए विश्वसनीय बिजली वितरण सुनिश्चित करने के लिए इंजीनियर किया गया है जहां निर्बाध संचालन महत्वपूर्ण है। यह 220V AC सिंगल-फेज इनपुट से संचालित होता है और -53.5V DC के नाममात्र मूल्य के साथ -43V DC से -58V DC तक एक कसकर विनियमित डीसी आउटपुट प्रदान करता है। पूर्ण लोड के तहत भी 94% से अधिक रूपांतरण दक्षता प्राप्त करने वाली यह प्रणाली ऊर्जा-कुशल, उच्च-घनत्व वाले प्रतिष्ठानों के लिए आदर्श है।
मॉड्यूलर लचीलेपन के साथ निरंतर संचालन के लिए डिज़ाइन किया गया
अतिरेक को ध्यान में रखकर बनाया गया यह सिस्टम एन+1 कॉन्फ़िगरेशन में तीन हॉट-स्वैपेबल 1740W रेक्टिफायर मॉड्यूल का समर्थन करता है। प्रत्येक मॉड्यूल का वजन 1.5 किलोग्राम से कम है और लगातार थर्मल प्रबंधन के लिए फोर्स्ड-एयर कूलिंग का उपयोग करता है। उन्नत पावर फैक्टर सुधार (≥0.99) और कम कुल हार्मोनिक विरूपण (THDi ≤5%) के साथ, यह अपस्ट्रीम उपकरणों पर तनाव को कम करते हुए स्वच्छ आउटपुट पावर सुनिश्चित करता है। यूनिट को 2U, 19-इंच रैक-माउंटेबल चेसिस रेटेड IP20 में रखा गया है, जो फ्रंट-एक्सेस रखरखाव और सुविधाजनक टॉप-साइड केबल रूटिंग को सक्षम करता है।
DC48V 90A रेक्टिफायर सिस्टम की विशिष्टता
| प्रकार | टेलीकॉम DC48V विद्युत वितरण इकाई | |||
| सामान्य | आकार | 482मिमी*350मिमी*2यू(चौड़ाई*गहराई*ऊंचाई) | ||
| वज़न | ≤11किग्रा (रेक्टीफायर्स को छोड़कर) | |||
| ठंडा करने की विधि | प्राकृतिक शीतलता | |||
| इंस्टॉलेशन तरीका | 19-इंच रैक-माउंटेड | |||
| केबलिंग मोड | ऊपर से इनलेट और आउटलेट | |||
| रखरखाव मोड | सामने की ओर से, मॉड्यूल ग्रेड परिवर्तन का समर्थन करें | |||
| सुरक्षा ग्रेड | आईपी20 | |||
| एसी इनपुट |
वोल्टेज |
एकल-चरण 220VAC | ||
| एमसीबी | 1 एक्स 40ए 2पी | |||
| आवृत्ति | 45 हर्ट्ज से 65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58वीडीसी, रेटेड मूल्य: -53.5वीडीसी | ||
|
आउटपुट करंट (अधिकतम)
|
90ए | |||
|
बैटरी ब्रेकर
|
1 एक्स 63ए 1पी | |||
| बुलेवार्ड |
2*10ए/1पी+2*16ए/1पी+2*20ए/1पी+1*40ए/1पी |
|||
| दिष्टकारी मॉड्यूल | इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC | ||
| क्षमता | >94% | |||
| मूल्यांकित शक्ति | 1740W(176~300VAC) | |||
| कार्य तापमान | -40℃~+75℃(पूरी तरह से आउटपुट 50℃ से नीचे) | |||
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×41.5मिमी(1यू/एच) | |||
| वज़न | ≤किलो | |||
| कूलिंग मोड | जबरदस्ती ठंडा करना | |||
| ऊर्जा घटक | ≥0.99 | |||
| टीएचडी | ≤5% | |||
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए | |||
| नियंत्रक | सिग्नल इनपुट पोर्ट | 2 x AI(2 परिवेश तापमान), 8 x DI | ||
| अलार्म आउटपुट पोर्ट | 2 एक्स सूखा संपर्क | |||
| संचार बंदरगाह | आरएस485, एसएनएमपी | |||
| आयसीडी प्रदर्शन | का समर्थन किया | |||
| पर्यावरण | ऑपरेटिंग तापमान |
-40℃ ~ +65℃ (पूर्ण आउटपुट 50℃ से नीचे) | ||
| भंडारण तापमान | -40℃~+70℃ | |||
| परिचालन आर्द्रता | 5%~95%(गैर-संघनक) | |||
| ऊंचाई | 0~3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन ऊंचाई 200 मीटर बढ़ने पर तापमान 1℃ कम हो जाता है।) |
|||

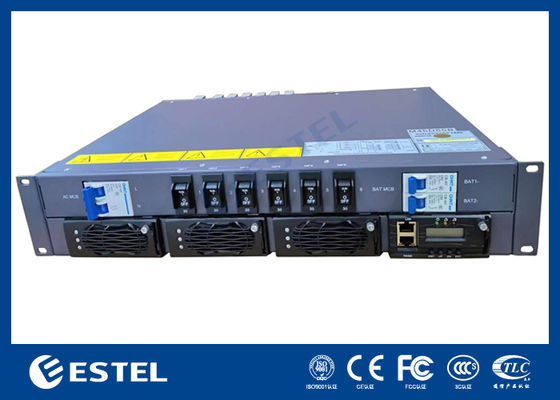

DC48V 90A रेक्टिफायर सिस्टम का सामने का दृश्य

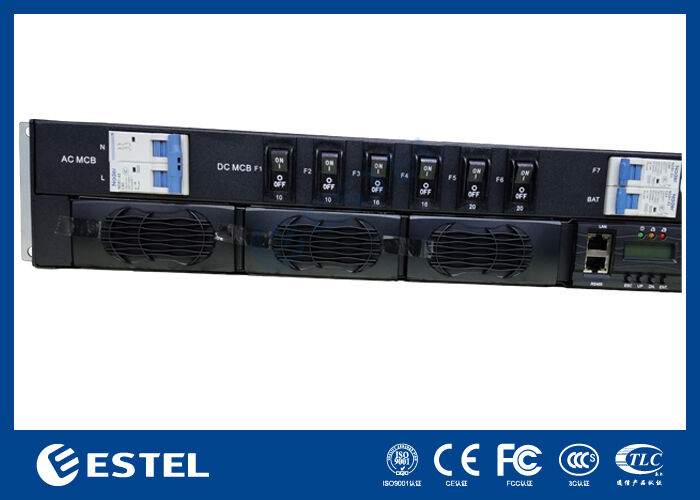

DC48V 90A रेक्टिफायर सिस्टम का सामने का दृश्य

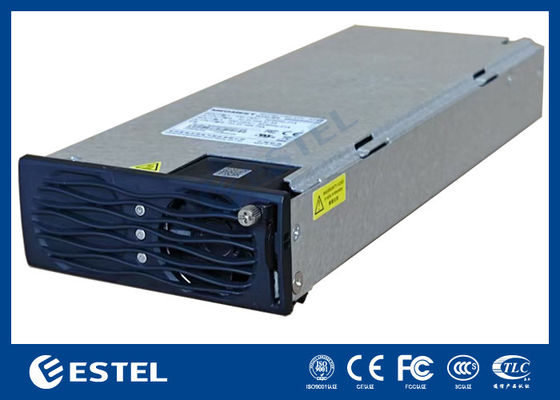

DC48V 90A पावर सिस्टम का रेक्टिफायर मॉड्यूल
-
