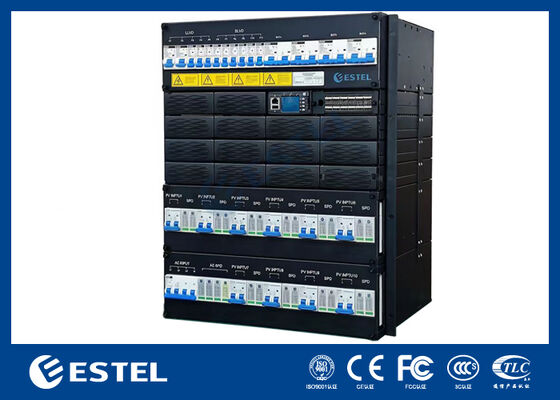

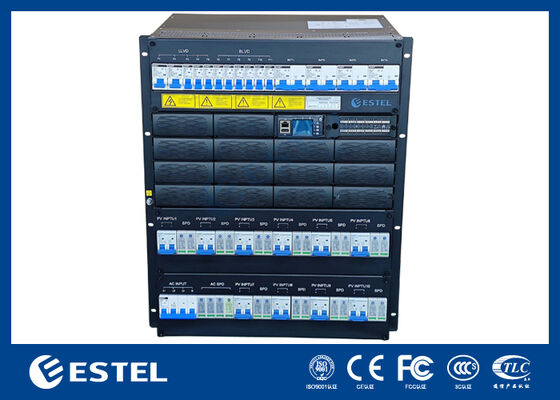

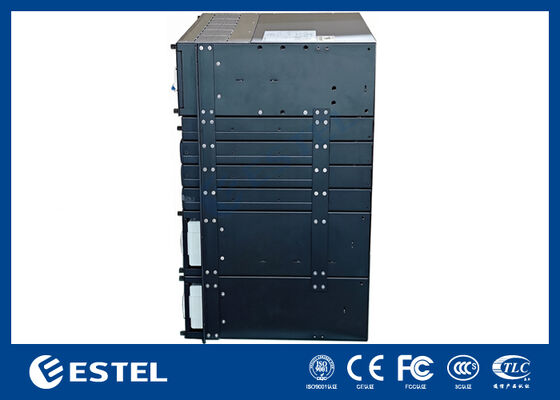

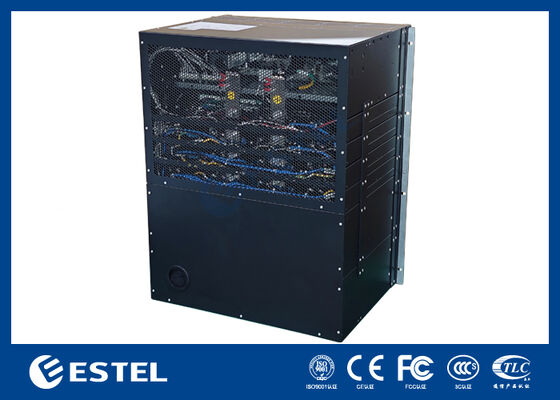

30kW पीवी सौर ऊर्जा और 16kW रेक्टिफायर पावर के साथ 13U हाइब्रिड एनर्जी टेलीकॉम पावर कोर

हाइब्रिड एनर्जी टेलीकॉम पावर कोर 30kW पीवी सौर ऊर्जा और 16kW रेक्टिफायर पावर के साथ

1. हाइब्रिड एनर्जी टेलीकॉम पावर कोर का परिचय

ET48500-H7E413 एक एम्बेडेड पावर सिस्टम है जिसे संचार उपकरणों को -48VDC पावर की आपूर्ति के लिए डिज़ाइन किया गया है, इसका अधिकतम आउटपुट करंट 500A है।

यह 30kW सौर मॉड्यूल के साथ कॉन्फ़िगर किया गया है, जो फोटोवोल्टिक ऊर्जा को एक स्थिर 48VDC वोल्टेज में परिवर्तित करता है। सौर मॉड्यूल में MPPT फ़ंक्शन होता है, जो सौर पैनल की बिजली उत्पादन वोल्टेज का पता लगा सकता है, और मॉड्यूल के अधिकतम पावर इनपुट को प्राप्त करने के लिए वोल्टेज और करंट मान को ट्रैक कर सकता है ताकि सौर ऊर्जा का अधिकतम उपयोग किया जा सके।

यह 16kW रेक्टिफायर मॉड्यूल के साथ भी कॉन्फ़िगर किया गया है, जो 380VAC ग्रिड पावर को एक स्थिर 48VDC वोल्टेज में परिवर्तित करता है। रेक्टिफायर मॉड्यूल डीसी प्रकार के संचार उपकरणों को उच्च गुणवत्ता वाली बिजली की आपूर्ति कर सकता है, साथ ही ऊर्जा बैकअप के रूप में बैटरी चार्ज कर सकता है।

2. हाइब्रिड एनर्जी टेलीकॉम पावर कोर की विशेषताएं

• एसी इनपुट वोल्टेज: 380VAC; प्रत्येक चरण के लिए विस्तृत वोल्टेज रेंज: 85VAC से 300VAC;

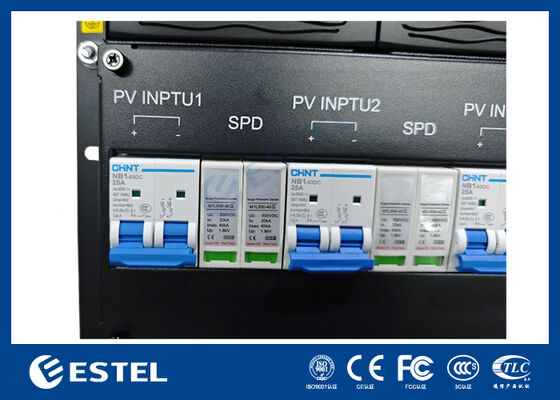

• विस्तृत पीवी इनपुट वोल्टेज रेंज: 120VDC से 425VDC (पावर-अप वोल्टेज >160VDC);
• व्यापक बैटरी प्रबंधन कार्य;
• नेटवर्क-आधारित डिज़ाइन, 3 × RS485 इंटरफ़ेस प्रदान करता है, 1 × RJ45 इंटरफ़ेस आरक्षित है;

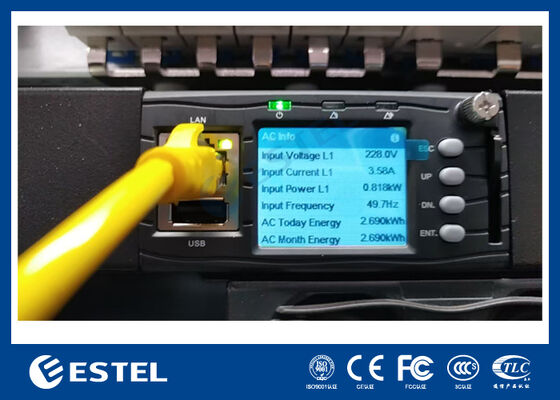

• एलसीडी इंटरफ़ेस डिस्प्ले और बटन ऑपरेशन का समर्थन करता है;
• रेक्टिफायर मॉड्यूल और सौर मॉड्यूल के हॉट स्वैप का समर्थन करता है;
• रेक्टिफायर मॉड्यूल का पावर फैक्टर 0.99 तक है।

3. सिस्टम कॉन्फ़िगरेशन

4. सिस्टम कार्य सिद्धांत

1) एसी पावर सप्लाई

एसी पावर एसी वितरण इकाई के माध्यम से रेक्टिफायर मॉड्यूल में इनपुट होती है, और रेक्टिफायर मॉड्यूल एसी पावर को -48VDC पावर में परिवर्तित करता है, फिर डीसी पावर वितरण इकाई के माध्यम से कई लोड को पावर फीड करता है।

2) फोटोवोल्टिक पावर सप्लाई

सिस्टम हरी सौर ऊर्जा का परिचय देता है। पीवी मॉड्यूल सौर ऊर्जा को -48VDC पावर में परिवर्तित करते हैं और इसे सीधे डीसी पावर वितरण इकाई में भेजते हैं। जब पर्याप्त धूप होती है, तो फोटोवोल्टिक ऊर्जा को लोड को पावर फीड करने और बैटरी चार्ज करने के लिए पहली प्राथमिकता ऊर्जा के रूप में उपयोग किया जाएगा, जिससे ऊर्जा की बचत और उत्सर्जन में कमी का एहसास होगा।

3) बैटरी चार्जिंग और डिस्चार्जिंग

जब एसी पावर सप्लाई सामान्य होती है, तो रेक्टिफायर मॉड्यूल न केवल डीसी लोड को पावर सप्लाई करते हैं, बल्कि बैटरी को चार्जिंग करंट भी प्रदान करते हैं। एसी पावर आउटेज के दौरान, रेक्टिफायर मॉड्यूल काम करना बंद कर देते हैं, और बैटरी डीसी लोड को पावर सप्लाई करती है। एसी पावर सप्लाई बहाल होने के बाद, रेक्टिफायर मॉड्यूल डीसी लोड को पावर सप्लाई करना शुरू कर देते हैं, और खपत की गई बिजली की भरपाई के लिए बैटरी को चार्ज भी करते हैं।

4) बुद्धिमान निगरानी और प्रबंधन

टेलीकॉम पावर सिस्टम के "मस्तिष्क" के रूप में, मॉनिटरिंग मॉड्यूल वास्तविक समय में पावर सिस्टम के विभिन्न घटकों की ऑपरेटिंग स्थिति की निगरानी करता है और संबंधित बुद्धिमान नियंत्रण करता है। यदि कोई असामान्यता है, तो मॉनिटरिंग मॉड्यूल समय पर अलार्म सिग्नल की रिपोर्ट करता है, ताकि बिजली की आपूर्ति की सुरक्षा और स्थिरता सुनिश्चित हो सके।
