6U 36kw एकीकृत रेक्टिफायर पावर सिस्टम समर्थन RS485 ऑनलाइन प्रबंधन
उत्पाद विवरण
6U 36kw दूरसंचार बिजली प्रणाली
,एकीकृत रेक्टिफायर पावर सिस्टम
,RS485 प्रबंधित दूरसंचार शक्ति
6U 36kw इंटीग्रेटेड रेक्टिफायर पावर सिस्टम सपोर्ट RS485 ऑनलाइन प्रबंधन
ET48600 48VDC 600A टेलीकॉम पावर सिस्टम का उत्पाद अवलोकन

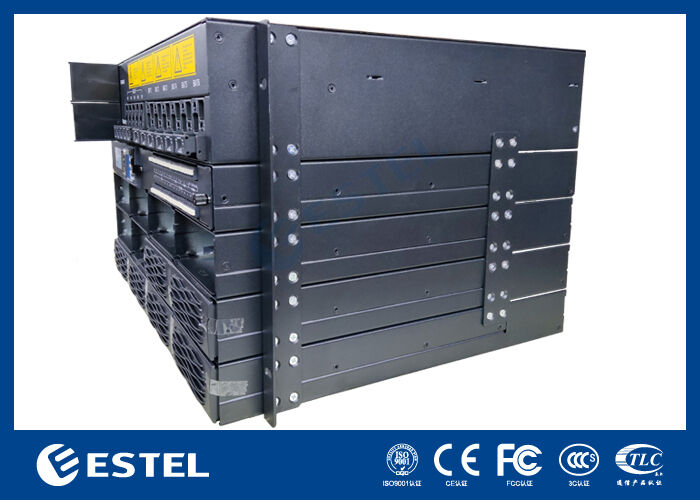

6U 36kW इंटीग्रेटेड ET48600 DC रैक पावर सिस्टम एक कॉम्पैक्ट, कैरियर-ग्रेड DC पावर रूपांतरण समाधान का प्रतिनिधित्व करता है जो दूरसंचार केंद्रीय कार्यालयों, मध्य से बड़े पैमाने के डेटा केंद्रों और निर्बाध डीसी पावर की आवश्यकता वाली औद्योगिक सेटिंग्स के लिए तैयार किया गया है। बिल्ट-इन सर्किट ब्रेकर के बिना एकल-चरण 220V एसी से संचालित, यह वायरिंग के लिए पीछे के तांबे के बसबारों को नियोजित करता है और -53.5V की नाममात्र सेटिंग के साथ -43V से -58V तक का ठीक-समायोज्य डीसी आउटपुट प्रदान करता है। 36 किलोवाट की चरम क्षमता के साथ, सिस्टम लगातार व्यापक लोड स्पेक्ट्रम में 96% से अधिक रूपांतरण क्षमता प्राप्त करता है - बिजली की लागत और शीतलन मांग दोनों को कम करता है।
संरचनाET48600 48VDC 600A टेलीकॉम पावर सिस्टम का
-
6यू ऊंचाई- मानक 19-इंच रैक में फिट बैठता है
-
प्राकृतिक शीतलता- कोई पंखा नहीं, मौन संचालन, शून्य धूल प्रवेश
-
शीर्ष इनलेट और शीर्ष आउटलेट केबलिंग- सामने की ओर साफ-सुथरा प्रवेश, फर्श पर किसी खाई की आवश्यकता नहीं
-
फ्रंट रखरखाव और मॉड्यूल-ग्रेड हॉट-स्वैप- सारी सर्विस सामने से, पीछे से क्लीयरेंस की जरूरत नहीं
-
IP20 सुरक्षा- इनडोर उपकरण कक्षों और आश्रयों के लिए सुरक्षित
एसी इनपुटET48600 48VDC 600A टेलीकॉम पावर सिस्टम का
-
एकल-चरण 220VAC- कोई अंतर्निर्मित सर्किट ब्रेकर नहीं
-
रियर कॉपर बसबार वायरिंग- मल्टी-कैबिनेट सिस्टम के लिए सीधा वितरण
-
45~65Hz आवृत्ति- जनरेटर और ग्रिड संगत
डीसी आउटपुटET48600 48VDC 600A टेलीकॉम पावर सिस्टम का
-
-43~-58वीडीसी आउटपुट(रेटेड -53.5VDC)
-
36 किलोवाट अधिकतम क्षमता- 12 x 3kW रेक्टिफायर मॉड्यूल
-
एन+1 अतिरेक- 11 मॉड्यूल के साथ पूर्ण आउटपुट

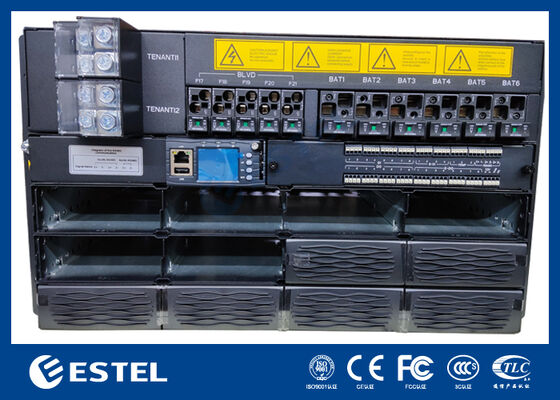

बैटरी एवं लोड वितरणET48600 48VDC 600A टेलीकॉम पावर सिस्टम का
-
6 x 125A/1P बैटरी ब्रेकर- 6 स्वतंत्र बैटरी स्ट्रिंग तक का समर्थन करता है
-
एलएलवीडी1 और एलएलवीडी2:300A टर्मिनल ब्लॉक - बाहरी विस्तार वितरण बक्से को कनेक्ट करें
-
बीएलवीडी:3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

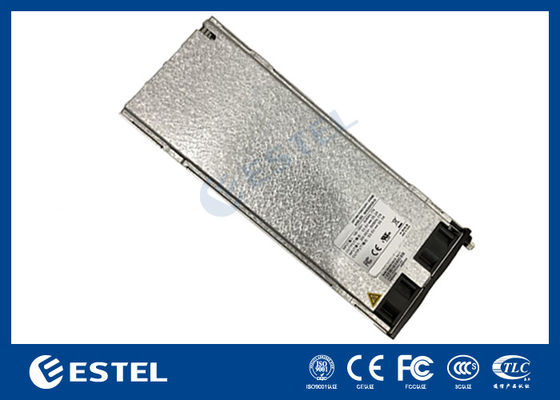

दिष्टकारी मॉड्यूलET48600 48VDC 600A टेलीकॉम पावर सिस्टम का
-
85~300VAC अल्ट्रा-वाइड इनपुट- गंभीर ग्रिड डिप्स के माध्यम से काम करता है
-
>96% दक्षता- कम गर्मी, कम परिचालन लागत
-
1U में 3000W- उच्च शक्ति घनत्व
-
-40℃~+75℃ ऑपरेशन- 50℃ से नीचे पूर्ण आउटपुट
-
जबरदस्ती ठंडा करना- चेसिस प्राकृतिक शीतलन से स्वतंत्र

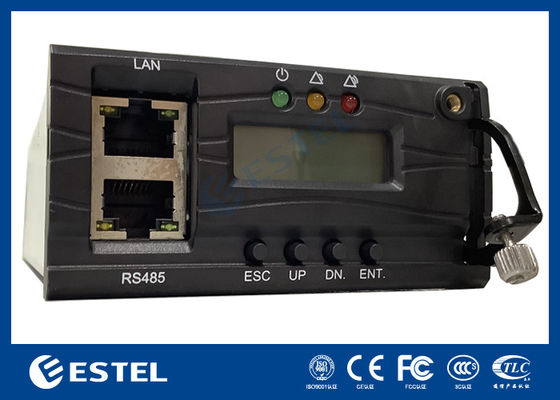

नियंत्रक और आई/ओ बोर्डET48600 48VDC 600A टेलीकॉम पावर सिस्टम का
-
3 एक्स एआई(परिवेश तापमान की निगरानी)
-
8 एक्स डीआई + 4 एक्स ई-डीआई- कुल 12 डिजिटल इनपुट
-
8 x डीओ + 8 x ई-डीओ- कुल 16 अलार्म आउटपुट
-
आरएस485 और एसएनएमपी- दोहरी प्रोटोकॉल दूरस्थ प्रबंधन
-
आयसीडी प्रदर्शन- स्थानीय स्थिति और विन्यास
| प्रकार | ईटी48600 | |||
| प्रणाली | आयाम | 482.0W)*350.0(D)*6U(H) | ||
| वज़न | ≤30 किग्रा (रेक्टिफायर के बिना) | |||
| कूलिंग मोड | प्राकृतिक शीतलता | |||
| स्थापना मोड | 19-इंच रैक पर स्थापित | |||
| केबलिंग मोड | शीर्ष इनलेट और शीर्ष आउटलेट | |||
| रखरखाव मोड | फ्रंट रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन | |||
| सुरक्षा स्तर | आईपी20 | |||
| ए.सी वितरण |
इनपुट मोड
|
सर्किट ब्रेकर के बिना सिंगल-फ़ेज़ 220V, रियर कॉपर बसबार वायरिंग | ||
|
इनपुट आवृत्ति |
45~65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज |
|||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58वीडीसी, रेटेड मूल्य: -53.5वीडीसी | ||
|
अधिकतम योग्यता
|
36 किलोवाट(12*3 किलोवाट, एन+1 अतिरेक) | |||
|
बैटरी ब्रेकर
|
6*125ए/1पी | |||
| लोड ब्रेकर |
LLVD1: 300A टर्मिनल ब्लॉक, एक विस्तार वितरण बॉक्स का उपयोग करते हुए LLVD2: 300A टर्मिनल ब्लॉक, एक विस्तार वितरण बॉक्स का उपयोग करके बीएलवीडी: 3*6ए/1पीएन+1*10ए/1पीएन+1*16ए/1पीएन |
|||
| सही करनेवाला | इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC | ||
| क्षमता | >96% | |||
| मूल्यांकित शक्ति | 3000W(176~300VAC) | |||
| कार्य तापमान | -40℃~+75℃(पूरी तरह से आउटपुट 50℃ से नीचे) | |||
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×41.5मिमी(1यू/एच) | |||
| वज़न | ≤2किग्रा | |||
| कूलिंग मोड | जबरदस्ती ठंडा करना | |||
| ऊर्जा घटक | ≥0.99 | |||
| टीएचडी | ≤5% | |||
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए | |||
| नियंत्रक | नमूना | एमसी2600 | ||
| सिग्नल इनपुट | 3 एआई (3परिवेश तापमान), 8 डीआई, 4 ई-डीआई | |||
| अलार्म आउटपुट | 8 डीओ, 8 ई-डीओ | |||
| 485 रुपये | का समर्थन किया | |||
| एसएनएमपी | का समर्थन किया | |||
| प्रदर्शन मोड | एलसीडी | |||
| पर्यावरण | ऑपरेटिंग तापमान |
-40℃ ~ +65℃ (पूर्ण आउटपुट 50℃ से नीचे) | ||
| भंडारण तापमान | -40℃~+70℃ | |||
| परिचालन आर्द्रता | 5%~95%(गैर संघनक) | |||
| ऊंचाई | 0~3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन ऊंचाई 200 मीटर बढ़ने पर तापमान 1℃ कम हो जाता है।) |
|||
-
