SNMP RS485 आउटडोर संचार के लिए अनुकूलित दूरसंचार पावर सिस्टम
उत्पाद विवरण
अनुकूलित दूरसंचार बिजली प्रणाली
,SNMP RS232 RS485 पावर सिस्टम
,बाहरी संचार बिजली प्रणाली
एसएनएमपी आरएस232 आरएस485 आउटडोर संचार के लिए अनुकूलित टेलीकॉम पावर सिस्टम
30kw बीटीएस कैबिनेट डीसी पावर सिस्टम का उत्पाद अवलोकन
ET48500 DC रैक पावर सिस्टम एक उच्च-घनत्व, वाहक-ग्रेड पावर रूपांतरण समाधान है जो कोर दूरसंचार केंद्रों, एंटरप्राइज़-श्रेणी डेटा केंद्रों और औद्योगिक साइटों के लिए तैयार किया गया है जहां निर्बाध डीसी पावर गैर-परक्राम्य है। यह रियर कॉपर बसबार के माध्यम से एकल-चरण 220VAC इनपुट को स्वीकार करता है - बिना किसी अंतर्निहित सर्किट ब्रेकर के - और -43VDC से -58VDC तक समायोज्य एक विनियमित डीसी आउटपुट प्रदान करता है, जिसे नाममात्र रूप से -53.5VDC पर सेट किया जाता है। पूर्ण 30 किलोवाट आउटपुट के लिए स्केलेबल, सिस्टम अपने ऑपरेटिंग रेंज में 96% से अधिक रूपांतरण दक्षता प्राप्त करता है, जिससे ऊर्जा बर्बादी को रोकने और स्वामित्व की कुल लागत कम करने में मदद मिलती है।
पूरी तरह से मॉड्यूलर और दोष-सहिष्णु प्लेटफॉर्म पर निर्मित, सिस्टम एन + 1 या उन्नत रिडंडेंसी कॉन्फ़िगरेशन में दस 3000W रेक्टिफायर मॉड्यूल का समर्थन करता है। प्रत्येक हॉट-स्वैपेबल मॉड्यूल का वजन 2 किलोग्राम से कम होता है और यह सक्रिय पावर फैक्टर सुधार (≥0.99) और कम कुल हार्मोनिक विरूपण (THDi ≤5%) के साथ फोर्स्ड-एयर कूलिंग का उपयोग करता है, जिससे ग्रिड स्थिरता और उच्च-निष्ठा डीसी आउटपुट दोनों सुनिश्चित होते हैं। पूरी असेंबली 6U चेसिस के भीतर समाहित है जिसे मानक 19-इंच कैबिनेट में टूल-कम एकीकरण के लिए डिज़ाइन किया गया है। फ्रंट-फेसिंग एक्सेस तेजी से मॉड्यूल प्रतिस्थापन और सेवा को सक्षम बनाता है, जबकि पीछे की ओर तांबे के बसबार स्वच्छ, उच्च-वर्तमान केबलिंग का समर्थन करते हैं। IP20-रेटेड संलग्नक स्थापना और संचालन के दौरान बुनियादी यांत्रिक सुरक्षा प्रदान करता है।
अनुप्रयोग परिदृश्य30 किलोवाट बीटीएस कैबिनेट डीसी पावर सिस्टम
-
5जी मैक्रो बेस स्टेशन
-
5जी माइक्रो बेस स्टेशन
-
4जी एलटीई बेस स्टेशन
-
वितरित एंटीना सिस्टम (डीएएस)
-
रिमोट रेडियो यूनिट (आरआरयू) / बेस बैंड यूनिट (बीबीयू)
-
दूरसंचार केंद्रीय कार्यालय
30 किलोवाट बीटीएस कैबिनेट डीसी पावर सिस्टम की विशेषताएं
-
एसी इनपुट: 220V एकल-चरण, 45-65Hz
-
एसी एसपीडी: 20/40kA, 8/20μs
-
डीसी आउटपुट: -53.5VDC, 30kW अधिकतम
-
रेक्टिफायर मॉड्यूल: 10 x 3 किलोवाट, एन+1 अतिरेक,96% दक्षता
-
बैटरी एमसीबी: 4 x 125ए/1पी
-
डीसी एसपीडी: 10/20kA, 8/20μs
-

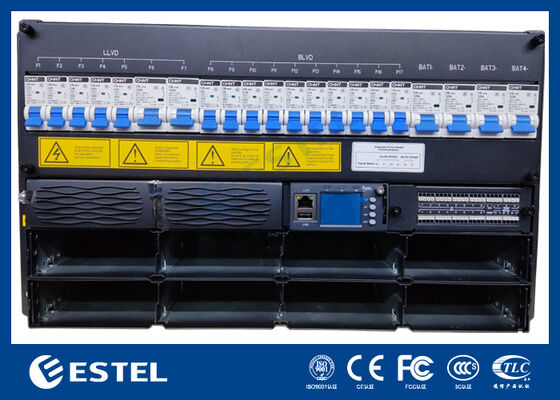

एलएलवीडी:1*32ए/1पी+2*40ए/1पी+2*63ए/1पी+2*125ए/1पी
-
बीएलवीडी:2*6ए/1पी+2*10ए/1पी+2*16ए/1पी+2*32ए/1पी+2*63ए/1पी
| प्रकार | ईटी48500 | |||
| प्रणाली | आयाम | 482.0(डब्ल्यू)*350.0(डी)*6यू(एच) | ||
| वज़न | ≤31 किग्रा (रेक्टिफायर के बिना) | |||
| कूलिंग मोड | प्राकृतिक शीतलता | |||
| स्थापना मोड | 19-इंच रैक पर स्थापित | |||
| केबलिंग मोड | शीर्ष इनलेट और शीर्ष आउटलेट | |||
| रखरखाव मोड | फ्रंट रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन | |||
| सुरक्षा स्तर | आईपी20 | |||
| ए.सी वितरण |
इनपुट मोड
|
सर्किट ब्रेकर के बिना सिंगल-फ़ेज़ 220V, रियर कॉपर बसबार वायरिंग | ||
|
इनपुट आवृत्ति |
45~65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज |
|||
|
एसी एसपीडी |
20kA/40kA, 8/20μs | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58वीडीसी, रेटेड मूल्य: -53.5वीडीसी | ||
| अधिकतम योग्यता | 30kw(10*3000w, एन+1 अतिरेक) | |||
| बैटरी ब्रेकर | 4*125ए/1पी | |||
| लोड ब्रेकर |
एलएलवीडी: 1*32ए/1पी+2*40ए/1पी+2*63ए/1पी+2*125ए/1पी बीएलवीडी: 2*6ए/1पी+2*10ए/1पी+2*16ए/1पी+2*32ए/1पी+2*63ए/1पी |
|||
| डीसी एसपीडी | 10kA/20kA, 8/20μs | |||
| सही करनेवाला | इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC | ||
| क्षमता | >96% | |||
| मूल्यांकित शक्ति | 3000W(176~300VAC) | |||
| कार्य तापमान | -40℃~+75℃(पूरी तरह से आउटपुट 50℃ से नीचे) | |||
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×41.5मिमी(1यू/एच) | |||
| वज़न | ≤2किग्रा | |||
| कूलिंग मोड | जबरदस्ती ठंडा करना | |||
| ऊर्जा घटक | ≥0.99 | |||
| टीएचडी | ≤5% | |||
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए | |||

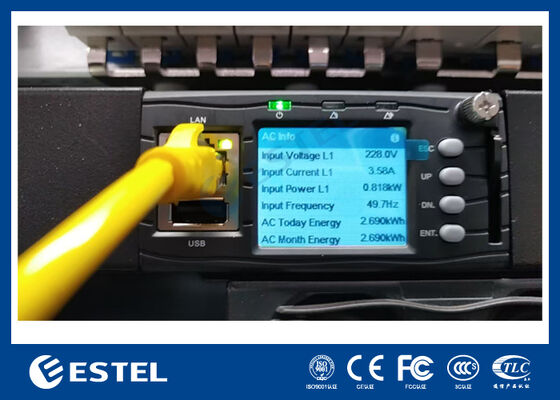

| नियंत्रक | सिग्नल इनपुट | 4 एआई (3परिवेश तापमान, 1 आर्द्रता), 8 डीआई | ||
| अलार्म आउटपुट | 8 शुष्क संपर्क | |||
| आरएस232 | हाँ | |||
| 485 रुपये | हाँ | |||
| एसएनएमपी | हाँ | |||
| प्रदर्शन मोड | एलसीडी | |||
| पर्यावरण | ऑपरेटिंग तापमान |
-40℃ ~ +65℃ (पूर्ण आउटपुट 50℃ से नीचे) | ||
| भंडारण तापमान | -40℃~+70℃ | |||
| परिचालन आर्द्रता | 5%~95%(गैर संघनक) | |||
| ऊंचाई | 0~3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन ऊंचाई 200 मीटर बढ़ने पर तापमान 1℃ कम हो जाता है।) |
|||

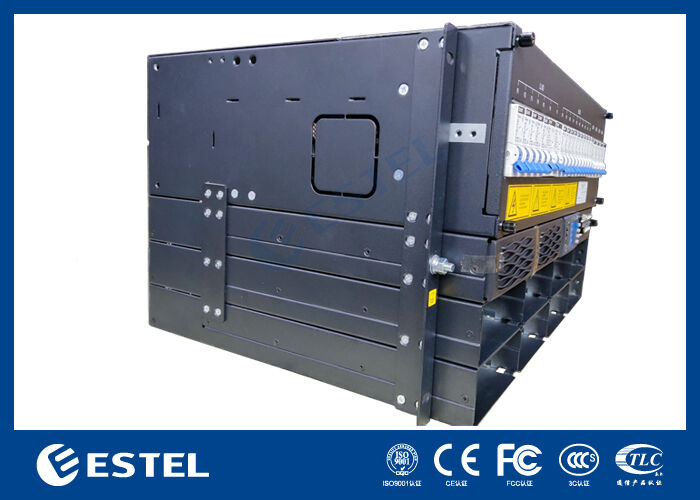

30kw बीटीएस कैबिनेट डीसी पावर सिस्टम का विवरण

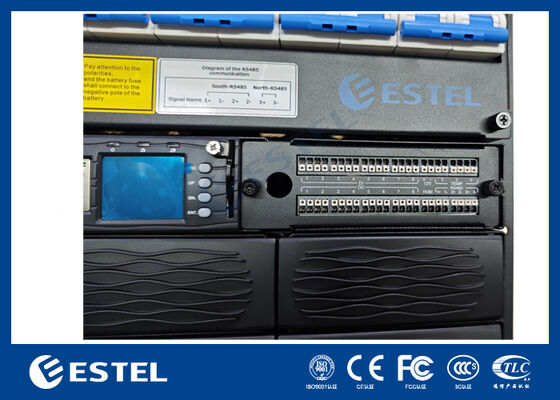

30 किलोवाट बीटीएस कैबिनेट डीसी पावर सिस्टम का आई/ओ बोर्ड
30 किलोवाट बीटीएस कैबिनेट डीसी पावर सिस्टम के पावर स्टुटा
-
