डीसी48वी 3यू बीटीएस दूरसंचार सुधारक प्रणाली आरएस485 रिमोट मॉनिटरिंग के साथ
उत्पाद विवरण
DC48V दूरसंचार रेक्टिफायर सिस्टम
,300A दूरसंचार बिजली प्रणाली
,RS485 रिमोट मॉनिटरिंग रेक्टिफायर

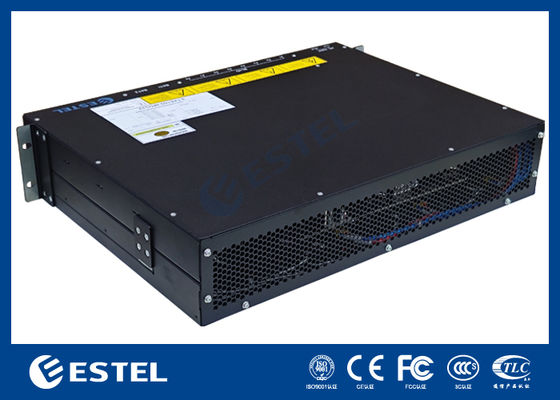

RS485 रिमोट मॉनिटरिंग के साथ DC48V 3U BTS टेलीकॉम रेक्टिफायर सिस्टम
3यू बीटीएस टेलीकॉम रेक्टिफायर सिस्टम का उत्पाद अवलोकन
ET48300-M5E63 ESTEL द्वारा विकसित एक डीसी रैक पावर सिस्टम है, जो विशेष रूप से दूरसंचार बुनियादी ढांचे, डेटा सेंटर संचालन और भरोसेमंद डीसी बिजली वितरण की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया एक उच्च क्षमता, लचीला डीसी पावर समाधान प्रदान करता है। यह 380VAC (एकल-चरण और तीन-चरण के लिए संगत) को स्वीकार करता है और -53.5VDC के नाममात्र ऑपरेटिंग बिंदु के साथ -43VDC से -58VDC के बीच समायोज्य एक स्थिर डीसी आउटपुट प्रदान करता है। 18kW की अधिकतम आउटपुट क्षमता की पेशकश करते हुए, यह प्रणाली 96% से अधिक बिजली रूपांतरण दक्षता प्राप्त करते हुए विश्वसनीय रूप से उच्च-मांग वाले इंस्टॉलेशन का समर्थन करती है।
डीसी वितरण पैनल 1*250A बैटरी सर्किट ब्रेकर से सुसज्जित है और इसमें सुरक्षित और लचीली बिजली प्रबंधन के लिए एलएलवीडी और बीएलवीडी कार्यक्षमता शामिल है। सिस्टम इंटेलिजेंस एक समर्पित नियंत्रक द्वारा प्रदान किया जाता है जिसमें 3 एनालॉग सेंसर इनपुट, 7 डिजिटल स्टेटस इनपुट और 6 कॉन्फ़िगर करने योग्य ड्राई-कॉन्टैक्ट अलार्म रिले होते हैं। रिमोट मॉनिटरिंग और प्रबंधन आरएस232/485 और एसएनएमपी इंटरफेस के माध्यम से सक्षम हैं, जबकि एक एकीकृत एलसीडी डिस्प्ले स्थानीय स्थिति देखने और कॉन्फ़िगरेशन की अनुमति देता है।
एसी विशिष्टता3यू बीटीएस टेलीकॉम रेक्टिफायर सिस्टम का
इनपुट मोड:380VAC, एकल-चरण और तीन-चरण कॉन्फ़िगरेशन दोनों के साथ संगत
इनपुट आवृत्ति:45 हर्ट्ज से 65 हर्ट्ज (रेटेड 50 हर्ट्ज/60 हर्ट्ज)
डीसी विशिष्टता3यू बीटीएस टेलीकॉम रेक्टिफायर सिस्टम का
आउटपुट वोल्टेज:-43V से -58VDC (रेटेड -53.5VDC)
अधिकतम योग्यता:18kW (6 x 3kW रेक्टिफायर मॉड्यूल, N+1 रिडंडेंसी)
बैटरी ब्रेकर:1 एक्स 250ए
लोड ब्रेकर3यू बीटीएस टेलीकॉम रेक्टिफायर सिस्टम का
एलएलवीडी:1 x <125ए/1पीएन (आरक्षित)
बीएलवीडी:6 x ≤63A/1PN + 2 x ≤125A/1PN (आरक्षित)

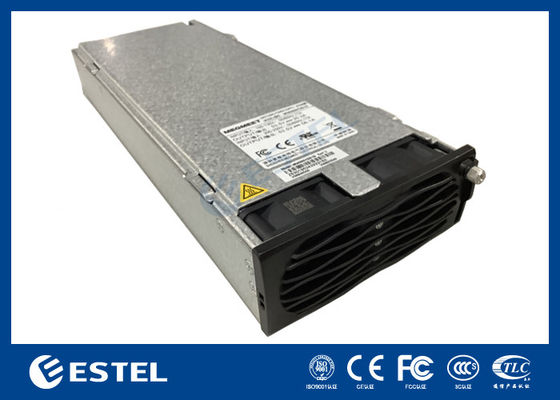

दिष्टकारी मॉड्यूल3यू बीटीएस टेलीकॉम रेक्टिफायर सिस्टम का
इनपुट वोल्टेज:85VAC ~ 300VAC (रेटेड 220VAC)
क्षमता:>96%
मूल्यांकित शक्ति:3000W (176~300VAC)
कूलिंग मोड:जबरदस्ती ठंडा करना
ऊर्जा घटक:≥0.99
टीएचडी:≤5%
डीसी आउटपुट:-43 ~ -58वीडीसी (रेटेड -53.5वीडीसी), अधिकतम 55ए
| प्रकार | ET48300-M5E63 | |||
| प्रणाली | आयाम | 482.6(डब्ल्यू)*350.0(डी)*3यू(एच) | ||
| वज़न | ≤15 किग्रा (रेक्टिफायर के बिना) | |||
| कूलिंग मोड | प्राकृतिक शीतलता | |||
| स्थापना मोड | 19-इंच रैक पर या कैबिनेट के अंदर स्थापित किया गया | |||
| केबलिंग मोड | शीर्ष इनलेट और शीर्ष आउटलेट | |||
| रखरखाव मोड | फ्रंट रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन | |||
| सुरक्षा स्तर | आईपी20 | |||
| ए.सी वितरण |
इनपुट मोड | 380VAC, एकल-चरण और तीन-चरण के लिए संगत | ||
| इनपुट आवृत्ति | 45~65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58वीडीसी, रेटेड मूल्य: -53.5वीडीसी | ||
| अधिकतम योग्यता | 18 किलोवाट(6*3 किलोवाट, एन+1 अतिरेक) | |||
| बैटरी ब्रेकर | 1*250ए | |||
| लोड ब्रेकर |
एलएलवीडी: 1*＜125ए/1पीएन(आरक्षित) बीएलवीडी: 6*≤63A/1PN+2*≤125A/1PN(आरक्षित) |
|||
| सही करनेवाला | इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC | ||
| क्षमता | >96% | |||
| मूल्यांकित शक्ति | 3000W(176~300VAC) | |||
| कार्य तापमान | -40℃~+75℃(पूरी तरह से आउटपुट 50℃ से नीचे) | |||
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×41.5मिमी(1यू/एच) | |||
| वज़न | ≤2किग्रा | |||
| कूलिंग मोड | जबरदस्ती ठंडा करना | |||
| ऊर्जा घटक | ≥0.99 | |||
| टीएचडी | ≤5% | |||
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए | |||
| नियंत्रक | सिग्नल इनपुट | 3 एआई (3 परिवेश तापमान), 7 डीआई | ||
| अलार्म आउटपुट | 6 शुष्क संपर्क | |||
| संचार बंदरगाह | आरएस232/485, एसएनएमपी | |||
| प्रदर्शन मोड | एलसीडी | |||
| पर्यावरण | ऑपरेटिंग तापमान |
-40℃ ~ +65℃ (पूर्ण आउटपुट 50℃ से नीचे) | ||
| भंडारण तापमान | -40℃~+70℃ | |||
| परिचालन आर्द्रता | 5%~95%(गैर संघनक) | |||
| ऊंचाई | 0~3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन ऊंचाई 200 मीटर बढ़ने पर तापमान 1℃ कम हो जाता है।) |
|||
3यू बीटीएस टेलीकॉम रेक्टिफायर सिस्टम की संरचना
-
