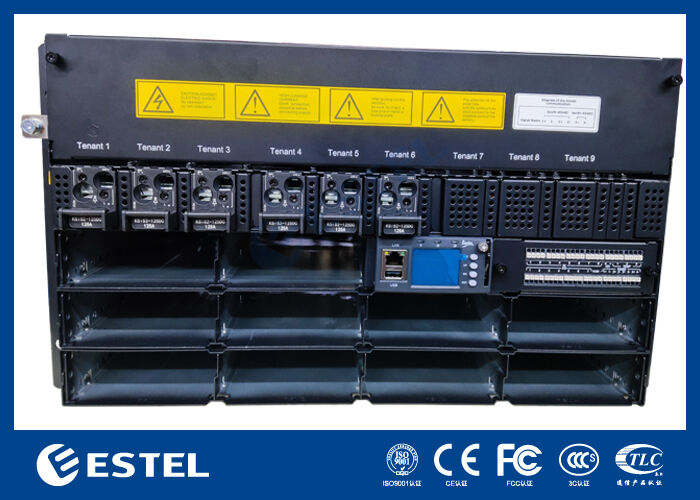

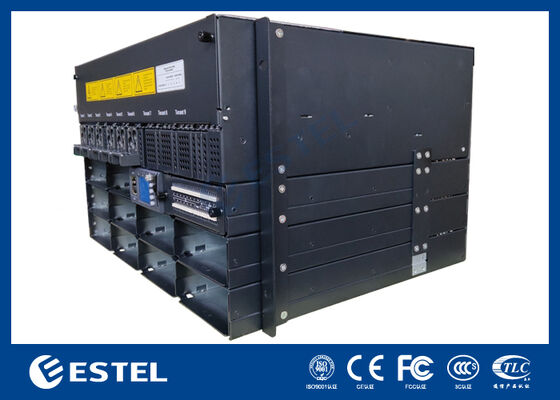

6U 30kw रैक माउंट 48VDC दूरसंचार बुद्धिमान बिजली वितरण इकाई
उत्पाद विवरण
6U रैक माउंट टेलीकॉम रेक्टिफायर
,DC48V रेक्टिफायर पावर सिस्टम
,दूरस्थ प्रबंधन दूरसंचार रेक्टिफायर
6U 30kw रैक माउंट 48VDC दूरसंचार बुद्धिमान बिजली वितरण इकाई
का अवलोकन6U 30kw 48VDC दूरसंचार बिजली वितरण इकाई
ET481050-M7E106डीसी रैक पावर सिस्टम एक उच्च क्षमता वाला, लचीला डीसी पावर समाधान प्रदान करता है जिसे विशेष रूप से दूरसंचार बुनियादी ढांचे, डेटा सेंटर संचालन,और औद्योगिक अनुप्रयोगों के लिए विश्वसनीय DC बिजली वितरण की आवश्यकता. यह L1*3, L2*2, L3*2, N*6 के इनपुट को स्वीकार करता है और एक स्थिर सीसी आउटपुट प्रदान करता है जो ¥43VDC से ¥58VDC के बीच समायोजित किया जा सकता है, ¥53.5VDC के नाममात्र ऑपरेटिंग बिंदु के साथ। 30kW की अधिकतम आउटपुट क्षमता प्रदान करता है,यह प्रणाली 96 प्रतिशत से अधिक बिजली रूपांतरण दक्षता प्राप्त करते हुए उच्च मांग वाले प्रतिष्ठानों का विश्वसनीय रूप से समर्थन करती है।
कठोर परिस्थितियों में काम करने के लिए डिज़ाइन किया गया, यह प्रणाली ¥40°C से +65°C तक के तापमान के विस्तारित दायरे में काम करती है, सापेक्ष आर्द्रता 5% से 95% (गैर-संक्षेपण) को सहन करती है,और 3000 मीटर तक की ऊंचाई पर पूर्ण प्रदर्शन बनाए रखता हैएक स्केलेबल मॉड्यूलर आर्किटेक्चर को सिद्ध विश्वसनीयता के साथ जोड़कर,यह 30 किलोवाट की डीसी बिजली प्रणाली महत्वपूर्ण बुनियादी ढांचे के लिए एक मजबूत और स्केलेबल ऊर्जा समाधान के रूप में खड़ी है जहां बिजली की उपलब्धता सर्वोपरि है.
विद्युत वितरण6U 30kw 48VDC दूरसंचार बिजली वितरण इकाई
| एसी वितरण |
इनपुट मोड | टर्मिनल ब्लॉक L1×3, L2×2, L3×2, और N×6 | ||
| इनपुट आवृत्ति | 45~65 हर्ट्ज, नामित मानः 50 हर्ट्ज/60 हर्ट्ज | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | ||
| अधिकतम क्षमता | 30kw ((10*3000w, N+1 रिडंडेंसी) | |||
| बैटरी तोड़ने वाले | आरटीएन+बीएटीटी बस-बार | |||
| लोड ब्रेकर |
LLVD: सर्किट ब्रेकर 6*125A/1PN + 3*≤125A/1PN (आरक्षित स्लॉट) बीएलवीडीः आरटीएन+जीएनडी-बसबार |
|||

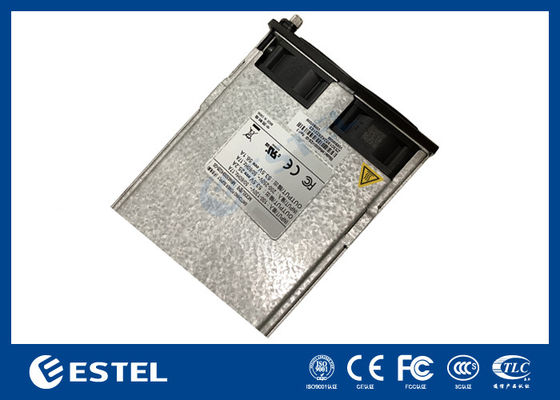

रेक्टिफायरका6U 30kw 48VDC दूरसंचार बिजली वितरण इकाई
-
इनपुट वोल्टेजः85VAC ~ 300VAC, नामित 220VAC
-
दक्षताः >96%
-
नाममात्र शक्तिः 3000W (176 ¢ 300VAC)
-
कार्य तापमानः ¥40°C ~ +75°C (पूर्ण आउटपुट 50°C से नीचे)
-
आयामः 106.5 मिमी ((डब्ल्यू) × 286 मिमी ((डी) × 41.5 मिमी ((एच) (1U/H)
-
वजनः ≤2kg
-
शीतलन मोडः मजबूर शीतलन
-
पावर फैक्टरः ≥099
-
टीएचडीः ≤ 5%
-
डीसी आउटपुटः ¥43 ~ ¥58 वीडीसी, नामित ¥53.5 वीडीसी, अधिकतम 55 ए

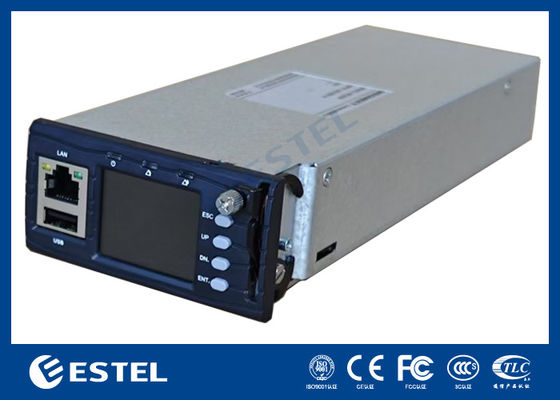

नियंत्रकका6U 30kw 48VDC दूरसंचार बिजली वितरण इकाई
MC2900 ESTEL द्वारा विकसित नवीनतम पीढ़ी का DC पावर कंट्रोलर है। यह ARM कॉर्टेक्स-ए 8 CPU, 256M फ्लैश, 512M SRAM और लिनक्स ऑपरेटिंग सिस्टम पर आधारित है। MC2900 एक अधिक मजबूत, उपयोगकर्ता के अनुकूल प्रदान करता है,और उपयोग में आसान इंटरफ़ेसयह नियंत्रक रेक्टिफायर, सौर मॉड्यूल, पवन मॉड्यूल, डीसी/डीसी मॉड्यूल, एचवीडीसी मॉड्यूल, डीजल, वीआरएलए बैटरी और लिथियम-आयन बैटरी के लिए शक्तिशाली प्रबंधन कार्य प्रदान करता है।
-
मॉडलः MC2900
-
सिग्नल इनपुटः 4 AI (3 परिवेश तापमान), 8 DI
-
अलार्म आउटपुटः 7 शुष्क संपर्क
-
संचार पोर्टः RS232/485, SNMP
-
प्रदर्शन मोडः एलसीडी
विवरण6U 30kw 48VDC दूरसंचार बिजली वितरण इकाई
-
