दूरसंचार नेटवर्क के लिए DC48V 18kw रेक्टिफायर सिस्टम स्विच पावर सप्लाई
उत्पाद विवरण
रिमोट प्रबंधन के साथ 48V दूरसंचार रेक्टिफायर सिस्टम
,दूरसंचार नेटवर्क के लिए 18kw DC रेक्टिफायर
,वारंटी के साथ दूरसंचार पावर रेक्टिफायर सिस्टम
दूरसंचार नेटवर्क के लिए DC48V 18kw रेक्टिफायर सिस्टम स्विच पावर सप्लाई
उत्पाद का अवलोकनDC48V 18kw रेक्टिफायर सिस्टम स्विच पावर सप्लाई
ET48450-M7F65डीसी रैक पावर सिस्टम एक उच्च क्षमता वाला, लचीला डीसी पावर समाधान प्रदान करता है जिसे विशेष रूप से दूरसंचार बुनियादी ढांचे, डेटा सेंटर संचालन,और औद्योगिक अनुप्रयोगों के लिए विश्वसनीय DC बिजली वितरण की आवश्यकता. यह 380VAC तीन-चरण इनपुट को स्वीकार करता है और एक स्थिर डीसी आउटपुट प्रदान करता है जो ¥43VDC से ¥58VDC के बीच समायोजित किया जा सकता है, ¥53.5VDC के नाममात्र ऑपरेटिंग बिंदु के साथ। 18kW की अधिकतम आउटपुट क्षमता प्रदान करता है,यह प्रणाली 96% से अधिक बिजली रूपांतरण दक्षता प्राप्त करते हुए उच्च मांग वाले प्रतिष्ठानों का विश्वसनीय रूप से समर्थन करती है।.
मॉड्यूलर और रिडंडेंट डिजाइन के साथ, यह प्रणाली N+1 रिडंडेंसी के लिए कॉन्फ़िगर किए गए 6*3000W तक रेक्टिफायर मॉड्यूल का समर्थन करती है, प्रत्येक कॉम्पैक्ट मॉड्यूल का वजन 2kg से कम है।रेक्टिफायरों मजबूर हवा शीतलन का उपयोग, एक निकट इकाई शक्ति कारक (≥ 0.99) प्राप्त करें, और कुशल और स्वच्छ शक्ति रूपांतरण के लिए कम कुल सामंजस्य विकृति (THDi ≤ 5%) बनाए रखें।और IP20 प्रवेश सुरक्षा, 5U रैक-माउंटेबल चेसिस परिचालन सुरक्षा, सेवा में आसानी और मानक 19-इंच के अलमारियों में सीधे एकीकरण पर जोर देता है।

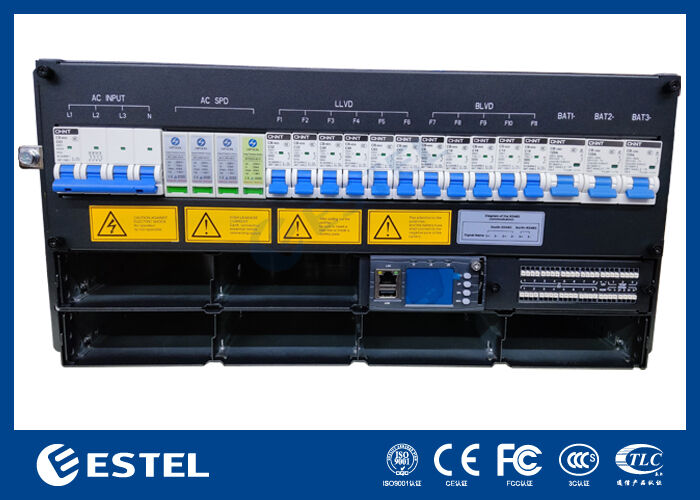

डीसी वितरण पैनल 3 * 125A / 1P बैटरी सर्किट ब्रेकर से लैस है और एक LLVD शामिल हैऔर एकसुरक्षित और लचीले बिजली प्रबंधन के लिए BLVD कार्यक्षमता। सिस्टम इंटेलिजेंस एक समर्पित नियंत्रक द्वारा प्रदान की जाती है जिसमें 4 एनालॉग सेंसर इनपुट, 8 डिजिटल स्थिति इनपुट,और 8 कॉन्फ़िगर करने योग्य सूखी संपर्क अलार्म रिलेरिमोट मॉनिटरिंग और प्रबंधन RS232/485 और SNMP इंटरफेस के माध्यम से सक्षम हैं, जबकि एक एकीकृत एलसीडी डिस्प्ले स्थानीय स्थिति देखने और विन्यास की अनुमति देता है।
शक्तिDC48V 18kw रेक्टिफायर सिस्टम स्विच पावर सप्लाई
| एसी वितरण |
इनपुट मोड
|
तीन चरण 380V 63A/4P | ||
| इनपुट आवृत्ति | 45~65 हर्ट्ज, नामित मानः 50 हर्ट्ज/60 हर्ट्ज | |||
| एसी एसपीडी | 20kA/40kA, 8/20μs | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | ||
| अधिकतम क्षमता | 18 किलोवाट ((6*3 किलोवाट, N+1 रिडंडेंसी) | |||
| बैटरी तोड़ने वाले | 3*125A/1P | |||
| लोड ब्रेकर |
LLVD: 2*32A/1P+2*40A/1P+2*63A/1P BLVD: 1*6A/1P+2*10A/1P+2*16A/1P |
|||
| डीसी एसपीडी | 10kA/20kA, 8/20μs | |||
नियंत्रककाDC48V 18kw रेक्टिफायर सिस्टम स्विच पावर सप्लाई
|
नियंत्रक |
मॉडल | MC2900 | ||
| सिग्नल इनपुट | 4 एआई ((3 परिवेश का तापमान, 1 आर्द्रता) | |||
| अलार्म आउटपुट | 8 शुष्क संपर्क | |||
| RS485 | समर्थित | |||
| एसएनएमपी | समर्थित | |||
| प्रदर्शन मोड | एलसीडी | |||
रेक्टिफायर मॉड्यूलकाDC48V 18kw रेक्टिफायर सिस्टम स्विच पावर सप्लाई
-
इनपुट वोल्टेजः 85VAC ~ 300VAC, नामित 220VAC
-
दक्षताः >96%
-
नाममात्र शक्तिः 3000W (176 ¢ 300VAC)
-
कार्य तापमानः ¥40°C ~ +75°C (पूर्ण आउटपुट 50°C से नीचे)
-
आयामः 106.5 मिमी ((डब्ल्यू) × 286 मिमी ((डी) × 41.5 मिमी ((एच) (1U/H)
-
वजनः ≤2kg
-
शीतलन मोडः मजबूर शीतलन
-
पावर फैक्टरः ≥099
-
टीएचडीः ≤ 5%
-
डीसी आउटपुटः ¥43 ~ ¥58 वीडीसी, नामित ¥53.5 वीडीसी, अधिकतम 55 ए
पर्यावरणकाDC48V 18kw रेक्टिफायर सिस्टम स्विच पावर सप्लाई
-
ऑपरेटिंग तापमानः ¥40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे)
-
भंडारण तापमानः ¥40°C ~ +70°C
-
ऑपरेटिंग आर्द्रताः 5% ~ 95% (गैर संक्षेपण)
-
ऊंचाईः 0 ~ 3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई बढ़ने के साथ 1 डिग्री सेल्सियस कम हो जाता है।
