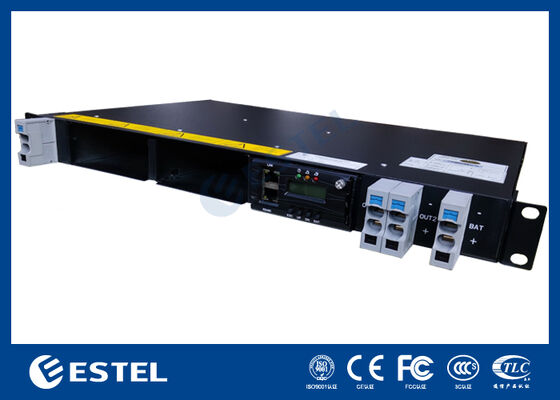

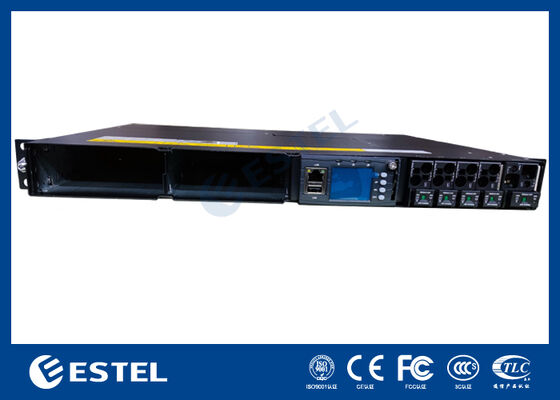

दोहरी रेक्टिफायर स्लॉट मॉनिटरिंग यूनिट RS485 या LAN इंटरफेस के साथ 1U रैक माउंट एकीकृत डीसी पावर सिस्टम
उत्पाद विवरण
1U रैक-माउंट DC पावर सिस्टम
,दोहरी रेक्टिफायर स्लॉट पावर सिस्टम
,RS485 LAN इंटरफ़ेस पावर सिस्टम
डुअल रेक्टिफायर स्लॉट मॉनिटरिंग यूनिट RS485 या LAN इंटरफ़ेस के साथ 1U रैक माउंट इंटीग्रेटेड DC पावर सिस्टम
के लिए सिंहावलोकन1यू रैक माउंट इंटीग्रेटेड डीसी पावर सिस्टम
यह1यू उच्च रैक-माउंट एकीकृत डीसी पावर सिस्टमकॉम्पैक्ट, उच्च दक्षता और दूर से निगरानी वाली बिजली वितरण की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह एक चेसिस में पावर इनपुट टर्मिनल, डुअल रेक्टिफायर स्लॉट, आउटपुट पोर्ट, बैटरी कनेक्शन, मॉनिटरिंग इंटरफ़ेस और सिग्नल IO को एकीकृत करता है।
यह इकाई दूरसंचार बेस स्टेशनों, छोटे पैमाने के डेटा केंद्रों और वितरित ऊर्जा कैबिनेटों के लिए आदर्श है। यह दूरस्थ संचार और लचीले IO विस्तार का समर्थन करते हुए स्थिर -48VDC आउटपुट सुनिश्चित करता है।
के लिए सुविधाएँ1यू रैक माउंट इंटीग्रेटेड डीसी पावर सिस्टम
1यू कॉम्पैक्ट डिज़ाइन
मानक 19-इंच रैक में फिट बैठता है, केवल 1यू ऊंचा, जगह-बाधित इंस्टॉलेशन के लिए बिल्कुल सही।
दोहरी हॉट-स्वैप रेक्टिफायर स्लॉट
दो रेक्टिफायर मॉड्यूल (फोटो में एक स्थापित) को समायोजित करता है, जो अतिरेक या लोड विस्तार का समर्थन करता है।
एकीकृत निगरानी पैनल
सिस्टम स्थिति, वोल्टेज/करंट डिस्प्ले और स्थानीय कॉन्फ़िगरेशन के लिए बटन के साथ फ्रंट-माउंटेड एलईडी डिस्प्ले।
मल्टी-प्रोटोकॉल संचार
से सुसज्जितलैन (ईथरनेट)और485 रुपयेपोर्ट, एनएमएस/बीएमएस के साथ एकीकरण के लिए एसएनएमपी या मोडबस का समर्थन करते हैं।
एकाधिक आउटपुट कनेक्शन
सामने की ओरउच्च-वर्तमान डीसी आउटपुट टर्मिनल(उदाहरण के लिए, OUT1+, OUT1–) विश्वसनीय लोड कनेक्शन के लिए प्लग-प्रकार कनेक्टर के साथ।
व्यापक आईओ टर्मिनल ब्लॉक

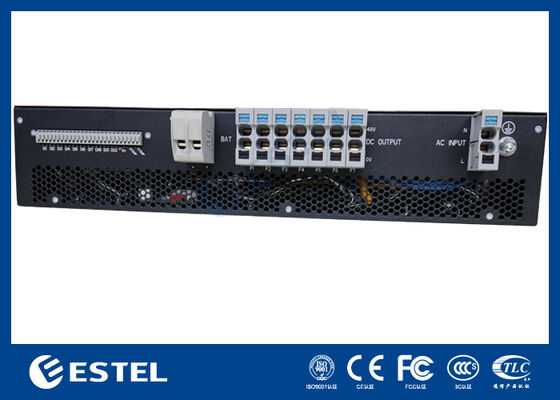

रियर-साइड टर्मिनल ब्लॉक के साथडीआई/डीओ,तापमान संवेदक,बैटरी वोल्टेज, औरएसपीडी (सर्ज प्रोटेक्शन डिवाइस)निगरानी बिंदु.
ग्राउंडिंग और सुरक्षा लेबल
सुरक्षा अनुपालन और फ़ील्ड रखरखाव में आसानी के लिए हाई-वोल्टेज और ग्राउंडिंग प्रतीकों को साफ़ करें।
1यू रैक माउंट इंटीग्रेटेड डीसी पावर सिस्टम के लिए उत्पाद लाभ
अत्यधिक एकीकृत
बिजली रूपांतरण, नियंत्रण, निगरानी और सुरक्षा को एक इकाई में संयोजित करता है।
दूरस्थ और स्थानीय निगरानी
एलसीडी के माध्यम से स्थानीय रूप से या आरएस485/लैन इंटरफ़ेस के माध्यम से दूरस्थ रूप से पहुँचा जा सकता है।
आसान रखरखाव और विस्तार
प्लग-इन रेक्टिफायर और फ्रंट-फेसिंग कनेक्शन तेजी से इंस्टॉलेशन और समस्या निवारण की अनुमति देते हैं।
लचीली तैनाती
टावर-माउंटेड कैबिनेट, आउटडोर 5G एनक्लोजर, या माइक्रो डेटा सेंटर यूपीएस सिस्टम के लिए उपयुक्त।
लागत प्रभावी और मॉड्यूलर
पहले केवल एक रेक्टिफायर के साथ स्केलेबल, फिर जरूरत पड़ने पर दो तक विस्तारित किया गया।
के लिए तकनीकी विशिष्टताएँ1यू रैक माउंट इंटीग्रेटेड डीसी पावर सिस्टम
|
वस्तु |
विनिर्देश |
|
बनाने का कारक |
1यू, 19" रैक-माउंट |
|
रेक्टिफायर स्लॉट |
2 (हॉट-स्वैपेबल, 1 छवि में पॉपुलेटेड) |
|
आउटपुट वोल्टेज |
-48वीडीसी (नाममात्र) |
|
इनपुट वोल्टेज |
90-290VAC (रेक्टिफायर स्पेक पर आधारित) |
|
डीसी आउटपुट टर्मिनल |
उच्च-वर्तमान OUT1+ / OUT1– (x2 सेट) |
|
मॉनिटरिंग इंटरफ़ेस |
एलसीडी + बटन (ईएससी, यूपी, डीएन, ईएनटी) |
|
संचार बंदरगाह |
लैन (आरजे45), आरएस485 |
|
सिग्नल आईओ |
डीआई/डीओ, तापमान, बैटरी वोल्टेज, एसपीडी सिग्नल |
|
शीतलक |
प्राकृतिक या मजबूर संवहन (कॉन्फ़िगरेशन के आधार पर) |
|
ग्राउंडिंग |
फ्रंट अर्थिंग पॉइंट + सुरक्षा चिह्न |
|
विशिष्ट पावर रेटिंग |
1.5 किलोवाट - 3 किलोवाट (प्रति रेक्टिफायर स्लॉट, मॉड्यूल पर निर्भर करता है) |
अनुप्रयोग परिदृश्य
5जी/4जी टेलीकॉम बेस स्टेशन
बैटरी बैकअप सिस्टम नियंत्रण
माइक्रो डाटा सेंटर
औद्योगिक नेटवर्क एज नोड्स
स्मार्ट ट्रैफिक कंट्रोल कैबिनेट
रिमोट मॉनिटरिंग शेल्टर
निष्कर्ष
यह 1यू डीसी पावर सिस्टम मांग वाले दूरसंचार और औद्योगिक वातावरण में विश्वसनीय -48VDC बिजली आपूर्ति के लिए एक कॉम्पैक्ट लेकिन शक्तिशाली समाधान प्रदान करता है। एकीकृत निगरानी, मॉड्यूलर रेक्टिफायर समर्थन और व्यापक आईओ के साथ, यह आधुनिक वितरित बिजली प्रणालियों के लिए भविष्य के लिए तैयार समाधान है।
-
