IP55 दो केबिन दूरसंचार पावर सिस्टम जिसमें पावर और बैटरी के लिए दो पंक्तियों के दो डिब्बे हैं
उत्पाद विवरण
दो डिब्बों वाला IP55 दूरसंचार पावर सिस्टम
,दो पंक्तियों वाला दूरसंचार पावर सिस्टम
,दो केबिन दूरसंचार पावर सिस्टम
6 किलोवाट के रेक्टिफायर और 6 किलोवाट के सोलर एमपीपीटी के दो डिब्बों वाली दूरसंचार बिजली प्रणाली
1दो-कंपार्टमेंट दूरसंचार विद्युत प्रणाली की शुरूआत

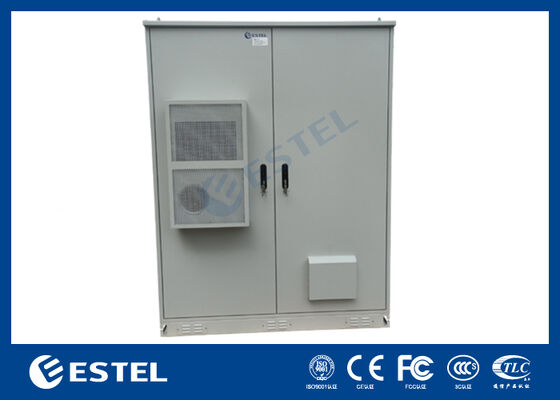

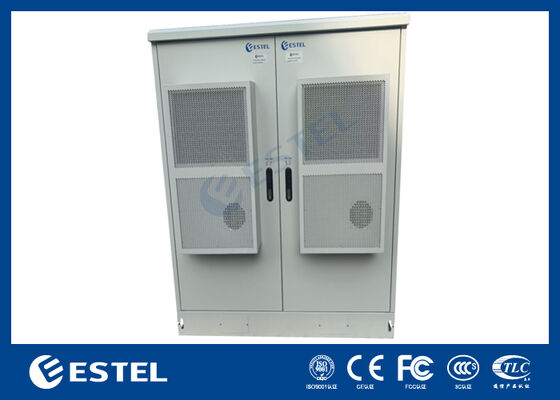

ET15075200A-38U-12kW एक दो-कंपार्टमेंट आउटडोर पावर कैबिनेट है जिसमें डीसी दूरसंचार शक्ति के लिए बाएं कैबिनेट और बैटरी के लिए दाएं कैबिनेट है।
इसकी बिजली क्षमता 6 किलोवाट रेक्टिफायर और 6 किलोवाट सोलर फोटोवोल्टिक पावर है। दो केबिन डिजाइन के साथ, यह पावर कैबिनेट उपयोगकर्ताओं के लिए अधिक जगह और सुविधाजनक प्रबंधन प्रदान करता है।
बाएं केबिन को एक डीसी48वी 1500W एयर कंडीशनर के साथ डिज़ाइन किया गया है, ताकि दूरसंचार शक्ति और उपयोगकर्ता के आईटी उपकरण के लिए उपयुक्त संचालन तापमान प्रदान किया जा सके।
सही केबिन को 19 ′′/21 ′′ रैक और बैटरी शेल्फ के साथ संगत होने के लिए डिज़ाइन किया गया है, जो उपयोगकर्ता के लिए पर्याप्त स्थान और लचीला बैटरी प्रकार चयन प्रदान करता है।
2दो-कंपार्टमेंट दूरसंचार विद्युत प्रणाली की विशेषताएं
● उच्च सुरक्षा ग्रेड: आईपी 55
● मजबूत चोरी रोधी क्षमता, एम्बेडेड दरवाजा, आंतरिक हिंज, तीन-बिंदु ताला, अतिरिक्त लटकन का समर्थन;
● अत्यधिक कुशल शीतलन इकाई अपनाएं: एयर कंडीशनर;
● व्यापक सुरक्षा वैकल्पिकः दरवाजा सेंसर, धुआं सेंसर, पानी सेंसर, तापमान और आर्द्रता सेंसर, आदि;
● दूरस्थ प्रबंधन का समर्थन करना, सुरक्षा में सुधार करना और ग्राहक की परिचालन लागत को कम करना;
3दो-कंपार्टमेंट दूरसंचार विद्युत प्रणाली के अनुप्रयोग
आउटडोर कैबिनेट का व्यापक रूप से दूरसंचार ऑपरेटरों में उपयोग किया जाता है मोबाइल दूरसंचार साइट, आउटडोर छोटे आश्रय, रेलवे विद्युत नियंत्रण कैबिनेट, इलेक्ट्रॉनिक पुलिस, संचार आधार स्टेशन,बाहरी हवा का पता लगाने वाले स्टेशन, सौर नियंत्रण कैबिनेट, आदि
इस आउटडोर दूरसंचार कैबिनेट का व्यापक रूप से दूरसंचार ऑपरेटरों में उपयोग किया जाता है मोबाइल दूरसंचार साइटों, आउटडोर छोटे आश्रयों, रेलवे विद्युत नियंत्रण कैबिनेट, इलेक्ट्रॉनिक पुलिस,संचार आधार स्टेशन, आउटडोर हवा का पता लगाने वाले स्टेशन, सौर नियंत्रण कैबिनेट, आदि।
4दो-कंपार्टमेंट दूरसंचार बिजली प्रणाली के विन्यास
| पद | पैरामीटर | सूचकांक | |
| कैबिनेट | मॉडल | ET15075200A-38U | |
| सुरक्षा स्तर | IP55 | ||
| बाहरी आयाम | 1500 (डब्ल्यू) × 750 (डी) × 2000 (एच) मिमी, जिसमें 150 मिमी ऊंचा आधार शामिल है (आकार अनुकूलित किया जा सकता है) | ||
| आंतरिक स्थान | 19 ′′ मानक रैक, 2 × 38U | ||
| सामग्री | एकल-दीवार संरचना; कैबिनेट संलग्नकः 1.2mm मोटी जस्ती स्टील शीट; रैकः 2.0mm मोटी जस्ती स्टील शीट; | ||
| इन्सुलेशन | 20 मिमी पीईएफ | ||
| कोटिंग | पॉलिएस्टर पाउडर कोटिंग | ||
| रंग | RAL7035 | ||
| ताला | चोरी रोधी तीन बिंदु तालाबंदी प्रणाली | ||
| हिंज | आंतरिक हिंज | ||
| स्थापना | फर्श पर लगाए हुए | ||
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | ||
| रखरखाव | दो सामने के दरवाजे, सामने का रखरखाव | ||
| शीतलन | एयर कंडीशनर | एयर कंडीशनर का 1 सेट; शीतलन क्षमताः 1500W; -48VDC; | |
| एलईडी लैंप |
कैबिनेट में रोशनी के लिए स्विच, -48 वीडीसी के साथ एलईडी लैंप के 2 सेट (डोर खोलने पर एलईडी लैंप स्वचालित रूप से चालू होता है) |
||
|
क्षेत्र पर्यवेक्षण इकाई (एफएसयू) |
PM5000TT-TS4 (मानक संस्करण), जिसमें शामिल हैंः 1 × तापमान और आर्द्रता सेंसर, 1 × धुआं सेंसर, 1 × पानी रिसाव सेंसर, 2 × दरवाजा सेंसर (एफएसयू का उपयोग बिजली प्रणाली, बैटरी, एयर कंडीशनर, आदि की निगरानी के लिए किया जा सकता है; एफएसयू दूरस्थ निगरानी के लिए ग्राहक के केंद्रीय निगरानी मंच से कनेक्शन का समर्थन करता है। |
||
| पावर सिस्टम |

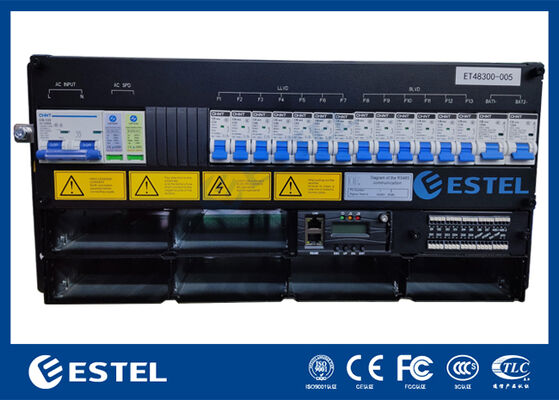

6kW रेक्टिफायर सिस्टम + 6kW सोलर सिस्टम (विवरण के लिए अंतिम पृष्ठ देखें) |
||
| लिथियम बैटरी | LiFePO4 बैटरी के 6 सेट, मॉडलः LFELI-48200, 48V, 200Ah, 6000 चक्र; 442 (W) ×520 (D) ×244 (H) मिमी, 79.3kg | ||
| पर्यावरण | कार्य तापमान | -40°C से +55°C (+सूर्य विकिरण) | |
| भंडारण तापमान | -40°C से +70°C | ||
| कार्यशील आर्द्रता | 5% से 95% (कोई संघनक नहीं) | ||
| कार्य ऊंचाई | 0 से 4000 मीटर | ||
| पैकेज | लकड़ी का मामला | ||
5दो-कंपार्टमेंट दूरसंचार विद्युत प्रणाली के चित्र
-
