30kw 6U उच्च कुशल दूरसंचार पावर सिस्टम रैक माउंट दूरसंचार पावर समाधान
उत्पाद विवरण
30kw दूरसंचार बिजली प्रणाली रैक माउंट
,उच्च दक्षता दूरसंचार रेक्टिफायर प्रणाली
,6U दूरसंचार बिजली समाधान गारंटी के साथ

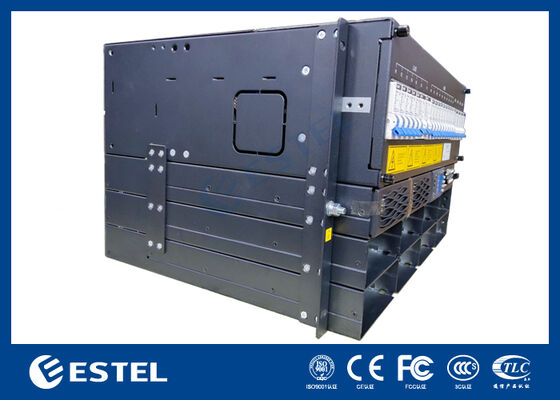

30kw 6U उच्च कुशल टेलीकॉम पावर सिस्टम रैक माउंट टेलीकॉम पावर सॉल्यूशन
उत्पाद अवलोकनका30kw 6U उच्च कुशल दूरसंचार विद्युत प्रणाली
30 किलोवाट डीसी रैक पावर सिस्टम एक उच्च क्षमता, लचीला डीसी पावर समाधान प्रदान करता है जो विशेष रूप से दूरसंचार बुनियादी ढांचे, डेटा सेंटर संचालन और भरोसेमंद डीसी बिजली वितरण की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह 220VAC एकल-चरण इनपुट स्वीकार करता है और -53.5VDC के नाममात्र ऑपरेटिंग बिंदु के साथ -43VDC से -58VDC के बीच समायोज्य एक स्थिर डीसी आउटपुट प्रदान करता है। 30 किलोवाट की अधिकतम उत्पादन क्षमता की पेशकश करते हुए, यह प्रणाली 96% से अधिक बिजली रूपांतरण दक्षता प्राप्त करते हुए विश्वसनीय रूप से उच्च-मांग वाले इंस्टॉलेशन का समर्थन करती है।
एक मॉड्यूलर और निरर्थक डिज़ाइन की विशेषता के साथ, सिस्टम एन + 1 अतिरेक के लिए कॉन्फ़िगर किए गए दस 3000W रेक्टिफायर मॉड्यूल का समर्थन करता है, प्रत्येक कॉम्पैक्ट मॉड्यूल का वजन 2 किलोग्राम से कम होता है। रेक्टिफायर फोर्स्ड-एयर कूलिंग का उपयोग करते हैं, एक निकट-एकता पावर फैक्टर (≥0.99) प्राप्त करते हैं, और कुशल और स्वच्छ पावर रूपांतरण के लिए कम कुल हार्मोनिक विरूपण (THDi ≤5%) बनाए रखते हैं। फ्रंट-एक्सेस मेंटेनेंस, टॉप-पैनल केबलिंग और IP20 इंग्रेस प्रोटेक्शन के साथ, 6U रैक-माउंटेबल चेसिस परिचालन सुरक्षा, सेवा में आसानी और मानक 19-इंच कैबिनेट में सीधे एकीकरण पर जोर देता है।

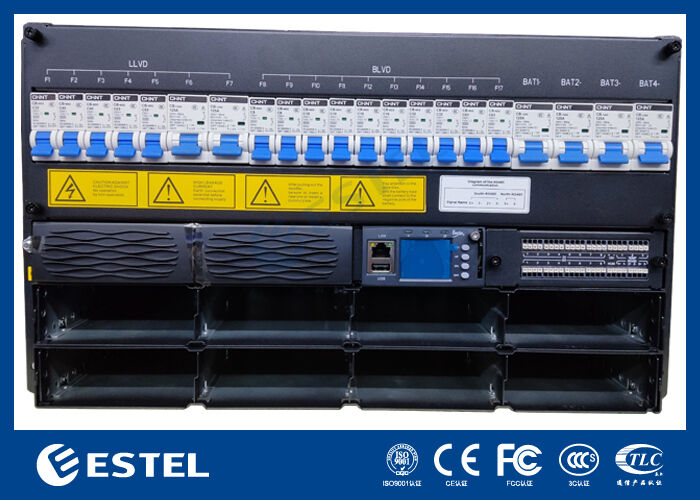

डीसी वितरण पैनल चार 125ए सिंगल-पोल बैटरी सर्किट ब्रेकर से सुसज्जित है और इसमें सुरक्षित और लचीली बिजली प्रबंधन के लिए लोड लो वोल्टेज डिस्कनेक्ट (एलएलवीडी) और बैटरी लो वोल्टेज डिस्कनेक्ट (बीएलवीडी) दोनों कार्यक्षमता शामिल है। सिस्टम इंटेलिजेंस एक समर्पित नियंत्रक द्वारा प्रदान किया जाता है जिसमें चार एनालॉग सेंसर इनपुट, आठ डिजिटल स्टेटस इनपुट और आठ कॉन्फ़िगर करने योग्य ड्राई-कॉन्टैक्ट अलार्म रिले होते हैं। रिमोट मॉनिटरिंग और प्रबंधन आरएस232/485 और एसएनएमपी इंटरफेस के माध्यम से सक्षम हैं, जबकि एक एकीकृत एलसीडी डिस्प्ले स्थानीय स्थिति देखने और कॉन्फ़िगरेशन की अनुमति देता है।
कठिन परिस्थितियों में प्रदर्शन करने के लिए इंजीनियर किया गया, सिस्टम -40℃ से +65℃ तक विस्तारित तापमान रेंज में काम करता है, 5% से 95% (गैर-संघनक) तक सापेक्ष आर्द्रता को सहन करता है, और 3000 मीटर तक की ऊंचाई पर पूर्ण प्रदर्शन बनाए रखता है। सिद्ध विश्वसनीयता के साथ एक स्केलेबल मॉड्यूलर आर्किटेक्चर का संयोजन, यह 30 किलोवाट डीसी पावर सिस्टम महत्वपूर्ण बुनियादी ढांचे के लिए एक मजबूत और स्केलेबल ऊर्जा समाधान के रूप में खड़ा है जहां बिजली की उपलब्धता सर्वोपरि है।
की मुख्य विशेषताएं30kw 6U उच्च कुशल दूरसंचार विद्युत प्रणाली
|
एसी इनपुट |
वोल्टेज
|
220VAC एकल-चरण इनपुट
|
||
| आवृत्ति | 45 हर्ट्ज से 65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज | |||
| एसी एसपीडी | 20KA/40KA, 8/20μs | |||
|
डीसी |
आउटपुट वोल्टेज | -43~-58वीडीसी, रेटेड मूल्य: -53.5वीडीसी | ||
|
आउटपुट क्षमता (मैक्सिमुन)
|
30 किलोवाट (10 x 3 किलोवाट, एन+1 अतिरेक का समर्थन करता है) | |||
|
बैटरी एमसीबी
|
4 x 125ए 1पी | |||
| एलएलवीडी | 1*32ए/1पी+2*40ए/1पी+2*63ए/1पी+2*125ए/1पी | |||
| बुलेवार्ड | 2*6ए/1पी+2*10ए/1पी+2*16ए/1पी+2*32ए/1पी+2*63ए/1पी | |||
| डीसी एसपीडी | 10kA/20kA, 8/20μs | |||
|
दिष्टकारी मॉड्यूल |
इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC | ||
| क्षमता | >96% | |||
| मूल्यांकित शक्ति | 3000W(176~300VAC) | |||
| कार्य तापमान | -40℃~+75℃(पूर्ण प्रदर्शन 50℃ से नीचे) | |||
| आयाम | 106.5मिमी(डब्ल्यू)×286मिमी(डी)×41.5मिमी(1यू/एच) | |||
| वज़न | ≤2किग्रा | |||
| कूलिंग मोड | जबरदस्ती ठंडा करना | |||
| ऊर्जा घटक | ≥0.99 | |||
| टीएचडी | ≤5% | |||
| डीसी आउटपुट | -43 ~ -58वीडीसी, रेटेड -53.5वीडीसी, अधिकतम 55ए | |||
नियंत्रक
-
सिग्नल इनपुट: 4 एआई (3 परिवेश तापमान, 1 आर्द्रता), 8 डीआई
-
अलार्म आउटपुट: 8 शुष्क संपर्क
-
संचार पोर्ट: आरएस232/485, एसएनएमपी
-
प्रदर्शन मोड: एलसीडी
पर्यावरण
-
ऑपरेटिंग तापमान: -40℃ ~ +65℃ (पूर्ण आउटपुट 50℃ से नीचे)
-
भंडारण तापमान: -40℃ ~ +70℃
-
परिचालन आर्द्रता: 5% ~ 95% (गैर-संघनक)
-
ऊंचाई: 0 ~ 3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो ऊंचाई 200 मीटर बढ़ने पर अधिकतम ऑपरेटिंग तापमान 1 ℃ कम हो जाता है।)
-
