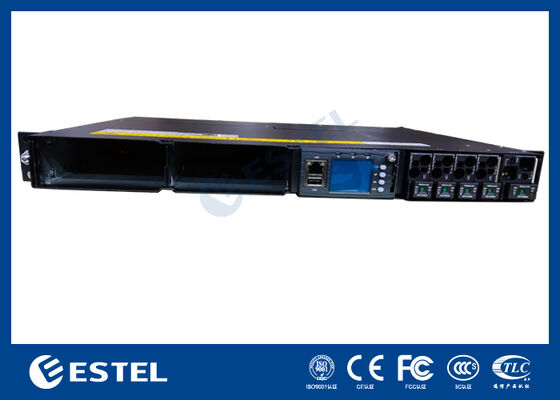

दूरसंचार बिजली प्रणाली 8kW 1U सबरैक मानक 19 इंच चौड़ाई और लचीले नेटवर्किंग के लिए कई संचार पोर्ट के साथ
मूलभूत गुण
उत्पत्ति का स्थान:
शेन्ज़ेन, चीन (मुख्य भूमि)
ब्रांड नाम:
ESTEL
प्रमाणीकरण:
ISO9001, CE, 3C, FCC, TLC
मॉडल नंबर:
ET48150-M7E21
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1
कीमत:
358-2143 usd
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की योग्यता:
प्रति माह 20,000 सेट
उत्पाद सारांश
DC पावर सिस्टम 8kW पावर सिस्टम ET48150-M7E21 परिचय 1U सब-रैक बिजली आपूर्ति, 1U ऊंचाई का कॉम्पैक्ट डिज़ाइन फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए। सिस्टम की अधिकतम धारा 150A है, जिसमें AC/बैटरी/लोड MCB हैं। केबल MCB और बसबार के साथ ...
उत्पाद विवरण
प्रमुखता देना:
लचीला नेटवर्क दूरसंचार बिजली प्रणाली
,1U सब्रैक दूरसंचार बिजली प्रणाली
,मल्टीपल कम्युनिकेशन पोर्ट दूरसंचार पावर सिस्टम
Dimension:
482.6(डब्ल्यू)*350(डी)*44(1यू/एच)
Weight:
≤7किग्रा (रेक्टिफायर के बिना)
Cooling Mode:
प्राकृतिक शीतलन
Installation Mode:
19 इंच के रैक पर या कैबिनेट के अंदर स्थापित किया गया
Cabling Mode:
ऊपरी प्रवेश और ऊपरी निकास
Maintenance Mode:
ई फ्रंट रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन
उत्पाद वर्णन
DC पावर सिस्टम 8kW पावर सिस्टम ET48150-M7E21
परिचय
1U सब-रैक बिजली आपूर्ति, 1U ऊंचाई का कॉम्पैक्ट डिज़ाइन फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए। सिस्टम की अधिकतम धारा 150A है, जिसमें AC/बैटरी/लोड MCB हैं। केबल MCB और बसबार के साथ सामने से एक्सेस कर रहे हैं।
मुख्य विशेषताएं
- मानक 19-इंच चौड़ाई जिसका व्यापक उपयोग का लाभ है
- 1U ऊंचाई का कॉम्पैक्ट डिज़ाइन, स्थान और स्थापना लागत बचाई जा सकती है

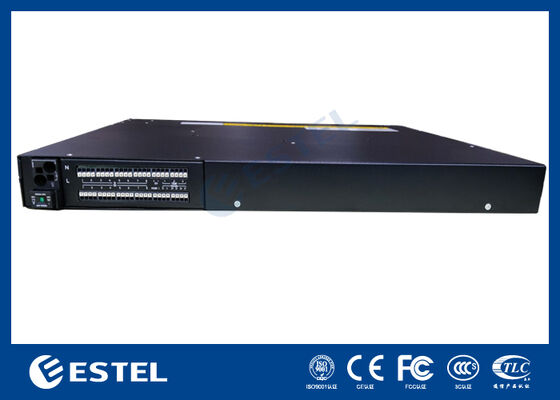

- AC इनपुट, लोड और बैटरी वायरिंग सामने के सिरे पर हैं, सिग्नल वायरिंग पीछे के सिरे पर हैं।
- उत्तम बैटरी प्रबंधन, बैटरी के जीवन को बढ़ाता है और विभिन्न संचार पोर्ट, RS485, इंटरनेट पोर्ट, ड्राई कॉन्टैक्ट आदि प्रदान करता है जो लचीले नेटवर्किंग और रिमोट मॉनिटरिंग को सक्षम बनाता है
- रेक्टिफायर और कंट्रोलर हॉट प्लग करने योग्य हैं, ऑनलाइन रखरखाव आसान और त्वरित है
- वाइड इनपुट वोल्टेज रेंज (85-290Vac) बिजली ग्रिड अनुकूलनीय है
- रेक्टिफायर स्लॉट 3KW रेक्टिफायर मॉड्यूल और 4KW रेक्टिफायर मॉड्यूल दोनों के साथ संगत है।
अनुप्रयोग परिदृश्य
- वायरलेस बेस स्टेशन
- ट्रांसमिशन नेटवर्क
- उद्यमों का संचार नेटवर्क
ET48150-M7E21 विनिर्देश
| प्रकार | 3~8kW 1U सब्रैक | |
| सिस्टम | आयाम | 482.6(W)*350(D)*44(1U/H) |
| वजन |
≤7kg (रेक्टिफायर के बिना)
|
|
|
शीतलन मोड
|
प्राकृतिक शीतलन | |
| स्थापना मोड |
19-इंच रैक पर या कैबिनेट के अंदर स्थापित
|
|
| केबलिंग मोड | टॉप इनलेट और टॉप आउटलेट | |
|
रखरखाव मोड
|
फ्रंट रखरखाव, मॉड्यूल ग्रेड परिवर्तन का समर्थन करें
|
|
|
सुरक्षा स्तर
|
IP20 | |
| AC वितरण |
इनपुट मोड | 220VAC सिंगल फेज |
| इनपुट क्षमता | 1×63A/1P | |
| इनपुट आवृत्ति | 45~66Hz, रेटेड मान: 50Hz/60Hz | |
| DC वितरण |
आउटपुट वोल्टेज | -43~58VDC, रेटेड मान: -53.5VDC |
| अधिकतम क्षमता | 8kW(4KW*2) | |
| बैटरी ब्रेकर | 1×125A | |
| लोड ब्रेकर | BLVD:1×25A+1×32A | |
| DC SPD | 10kA/20KA,8/20μs | |
| 3KW रेक्टिफायर |
इनपुट वोल्टेज |
85VAC～300VAC, रेटेड 220VAC
|
| दक्षता | >96% | |
| रेटेड पावर |
3000W(176~300VAC)
|
|
| कार्य तापमान | 40℃~+75℃ (50℃ से नीचे पूरी तरह से आउटपुट) | |
| आयाम |
106.5mm(W)×286mm(D)×41.5mm(1U/H)
|
|
| वजन |
≤2kg
|
|
| शीतलन मोड | प्रवाहित शीतलन | |
| पावर फैक्टर |
≥0.99 @220Vac 20-100% लोड
|
|
| 4KW रेक्टिफायर |
इनपुट वोल्टेज
|
85VAC～300VAC, रेटेड 220VAC
|
|
दक्षता
|
>96.6% | |
| रेटेड पावर |
4000W(176~300VAC)
|
|
| कार्य तापमान | 40℃~+75℃(50℃ से नीचे पूरी तरह से आउटपुट) | |
| आयाम | 106.5mm(W)×285mm(D)×41.5mm(1U/H) | |
| वजन |
≤2.1kg
|
|
| शीतलन मोड | प्रवाहित शीतलन | |
| पावर फैक्टर |
≥0.99 @220Vac 20-100% लोड
|
|
| कंट्रोलर |
सिग्नल इनपुट
|
3 AI(2 बैटरी तापमान, 1 परिवेश तापमान), 8 DI, 2 RS485
|
| अलार्म आउटपुट | 8 ड्राई कॉन्टैक्ट | |
| संचार पोर्ट | LAN,USB,RS485,SNMP | |
| डिस्प्ले मोड | LCD | |
| पर्यावरण | ऑपरेटिंग तापमान |
-40℃~+70℃
|
| भंडारण तापमान |
-40℃~+70℃
|
|
| ऑपरेटिंग आर्द्रता |
5%~95%(गैर-संघनित)
|
|
|
ऊंचाई
|
0~3000m(यदि ऊंचाई 2000m से 3000m की सीमा के भीतर है, तो अधिकतम ऑपरेटिंग
तापमान ऊंचाई में 200m की वृद्धि के साथ 1℃ घट जाता है।)
|
|
