दूरसंचार बिजली प्रणाली 12kW 200A रेक्टिफायरों के साथ IP65 आउटडोर पावर संलग्नक
उत्पाद विवरण
IP65 आउटडोर दूरसंचार पावर सिस्टम
,12kW दूरसंचार पावर कैबिनेट
,200A रेक्टिफायर पावर सिस्टम
12kW 200A रेक्टिफायर के साथ आउटडोर टेलीकॉम पावर सिस्टम IP65 आउटडोर पावर एनक्लोजर
1. 12kW 200A रेक्टिफायर के साथ आउटडोर टेलीकॉम पावर सिस्टम IP65 आउटडोर पावर एनक्लोजर का परिचय

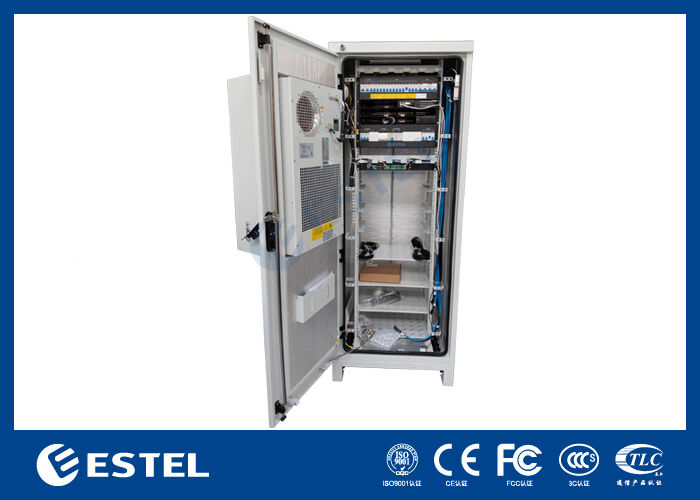

ET7575200A-38U-12kW/200A एक आउटडोर कैबिनेट है जो दूरसंचार उपकरणों के लिए स्थिर बिजली आपूर्ति प्रदान कर सकता है और ग्राहक के उपकरणों को क्षति और चरम मौसम की स्थिति से बचा सकता है, यह दूरसंचार आईटी उपकरणों के लिए स्थिर और उच्च गुणवत्ता वाली डीसी बिजली आपूर्ति प्रदान करता है। कैबिनेट बाहरी दूरसंचार उपकरणों के भौतिक कनेक्शन के लिए एक आदर्श समाधान है, जिन्हें डीसी बिजली आपूर्ति की आवश्यकता होती है।
2. 12kW रेक्टिफायर पावर सिस्टम के पैरामीटर
टेलीकॉम पावर सिस्टम अनुकूलित उत्पाद हैं, रेक्टिफायर क्षमता, सौर ऊर्जा क्षमता, इनपुट ब्रेकर, एलएलवीडी और बीएलवीडी ब्रेकर, और ब्रेकर ब्रांड सभी ग्राहकों की आवश्यकताओं पर आधारित हैं।

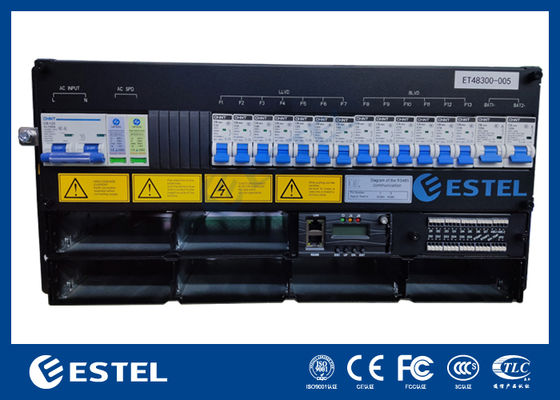

इस पावर कैबिनेट के लिए पावर सिस्टम 12kW 200A शुद्ध रेक्टिफायर पावर सिस्टम है। और इसके पैरामीटर नीचे तालिका में सूचीबद्ध हैं।
| वस्तु | पैरामीटर | |
| भौतिक |
आकार |
डब्ल्यू × डी × एच = 482.6 मिमी × 350.6 मिमी × 8यू (एच) |
|
वज़न |
≤ 42 किग्रा (मॉड्यूल के बिना) |
|
|
इंस्टालेशन |
19'' मानक रैक माउंट करने योग्य |
|
|
केबल रूटिंग |
नीचे से अंदर और ऊपर से बाहर |
|
|
रखरखाव |
फ्रंट मेंटेनेंस, हॉट-स्वैपेबल |
|
|
आईपी ग्रेड |
आईपी20 | |
| एसी विद्युत वितरण |
इनपुट |
1-चरण, 220VAC |
|
इनपुट एमसीबी |
2× 125ए/3पी |
|
|
आवृत्ति |
45-65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज |
|
|
एसी एसपीडी |
20kA/40kA, 8/20μs |
|
|
एसी आउटपुट |
/ | |
|
एकदिश धारा बिजली वितरण |
उत्पादन |
-43वीडीसी से -58वीडीसी, रेटेड आउटपुट: -53.5वीडीसी |
| अधिकतम. क्षमता | 12kW रेक्टिफायर सिस्टम (4× 3kW); | |
|
बैटरी एमसीबी |
2× 125ए/1पी |
|
| एमसीबी लोड करें |
एलएलवीडी: 2× 125ए/1पी, 2× 63ए/1पी |
|
|
बीएलवीडी: 4× 125ए/1पी, 4× 63ए/1पी |
||
|
डीसी एसपीडी |
10kA/20kA, 8/20μs |
|
|
सही करनेवाला मॉड्यूल |
इनपुट वोल्टेज |
85VAC - 300VAC, रेटेड मूल्य: 220VAC |
|
क्षमता |
≥ 96% |
|
|
रेटेड आउटपुट पावर |
3000W |
|
|
कार्य तापमान |
-40℃ से +75℃ (50℃ @पूर्ण लोड आउटपुट) |
|
|
आकार |
डब्ल्यू × डी × एच = 106.5 मिमी × 286 मिमी × 41.5 मिमी (1यू) |
|
|
वज़न |
≤ 2.1 किग्रा |
|
|
शीतलक |
ज़बरदस्ती हवा को ठंडा करना |
|
|
ऊर्जा घटक |
≥ 0.99 @220VAC, 20% - 100% लोड |
|
|
शक्ति निगरानी |
सिग्नल इनपुट |
4-वे एआई (3 बैटरी तापमान सेंसर, 1 परिवेश तापमान सेंसर); 8-वे डीआई; |
|
अलार्म आउटपुट |
8-तरफ़ा DO |
|
|
संचार बंदरगाह |
लैन, यूएसबी, आरएस485, एसएनएमपी |
|
|
प्रदर्शन मोड |
एलसीडी | |

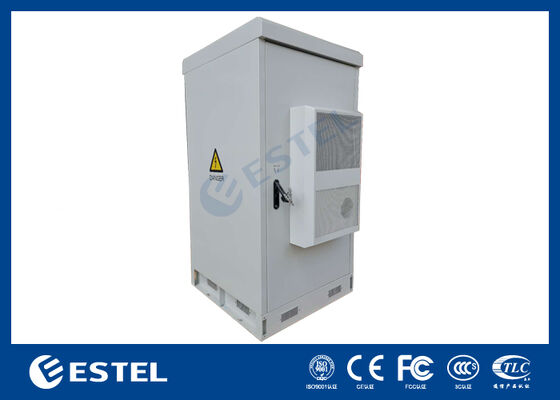

3. 38U IP65 आउटडोर पावर एनक्लोजर के पैरामीटर
1) कैबिनेट की विशेषताएं:
| विन्यास | वस्तु | तकनीकी मापदण्ड |
| अलमारी | नमूना | ET7575200A-38U |
| सुरक्षा स्तर | आईपी55 | |
| बाहरी आयाम | H750mm×W750mm×D2000mm (अनुकूलित किया जा सकता है) | |
| आंतरिक आयाम | 19 इंच रेल, 35U | |
| सामग्री | जस्ती इस्पात, भीतरी प्लेट: 1.0 मिमी, बाहरी प्लेट: 1.2 मिमी, आधार मोटाई: 2.0 मिमी, दोहरी दीवार | |
| इन्सुलेशन | पीईएफ़ | |
| कलई करना | पॉलिएस्टर पाउडर कोटिंग | |
| रंग | RAL7035 | |
| ताला | तीन-बिंदु लॉकिंग सिस्टम | |
| काज | भीतरी काज | |
| स्थापना विकल्प | स्थापना सहायक उपकरण के साथ फर्श पर स्थापित | |
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | |
| रखरखाव | एक सामने का दरवाज़ा | |
| शीतलक | ठंडा करने की क्षमता | 1500W |
| बिजली की आपूर्ति | 48वीडीसी | |
| पीडीयू | बिजली वितरण इकाई | 125ए 6 वे यूके प्लग |
| सेंसर | डोर सेंसर, वॉटर सेंसर, तापमान और आर्द्रता सेंसर, स्मोक सेंसर | |
| अन्य | रोशनी | एलईडी लैंप: स्विच के साथ 48VDC |
| पर्यावरण | कार्य तापमान | -40℃ ~+55℃ (+सौर विकिरण) |
| भंडारण तापमान | -40℃~+70℃ | |
| कार्यशील आर्द्रता | 5%~95%(कोई संक्षेपण नहीं) | |
| कार्यशील ऊंचाई | 0~4000 मीटर | |
2) सुरक्षा सुविधाएँ:
- धूल, तेल और अन्य गैर-संक्षारक सामग्री से पूर्ण सुरक्षा
- संलग्न उपकरणों के संपर्क से पूर्ण सुरक्षा
- पानी से सुरक्षा, किसी भी दिशा से बाड़े के विरुद्ध नोजल द्वारा प्रक्षेपित पानी तक
- वॉल-माउंटेड, फ्री स्टैंडिंग, ट्रफ और टेलीग्राफ पोल माउंटिंग में उपलब्ध है
- सिल्क-स्क्रीनिंग लोगो, एनोडाइजिंग या उत्कीर्णन सेवाएँ उपलब्ध हैं
4. 12kW 200A रेक्टिफायर के साथ आउटडोर टेलीकॉम पावर सिस्टम IP65 आउटडोर पावर एनक्लोजर के अनुप्रयोग
आउटडोर कैबिनेट का व्यापक रूप से टेलीकॉम ऑपरेटरों के मोबाइल दूरसंचार साइटों, आउटडोर छोटे आश्रयों, रेलवे विद्युत नियंत्रण कैबिनेट, संचार बेस स्टेशन, आउटडोर एयर डिटेक्शन स्टेशन, सौर नियंत्रण कैबिनेट आदि में उपयोग किया जाता है।
-
