उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन का प्रकार: | अकेला | इनपुट वोल्टेज: | 220V |
|---|---|---|---|
| बिजली उत्पादन: | 51 - 100W | आउटपुट वोल्टेज: | 48V |
| आउटपुट करेंट: | 15 ए | निर्गम आवृत्ति: | 50/60Hz |
| आवेदन: | दूरसंचार | प्रकार: | दूरसंचार सुधारक, सुधारक प्रणाली |
| क्षमता: | 95% | गारंटी: | दो साल |
| आकार: | 560*460*520मिमी | प्रोडक्ट का नाम: | रेक्टिफायर सिस्टम, टेलीकॉम पावर सिस्टम |
| वज़न: | 2.6 किग्रा | रंग: | काला |
| कार्य -तापमान: | -40 ℃ ~ + 75 ℃ | सामग्री: | एल्यूमीनियम खोल |
| पर्वत: | 19 इंच 1यू रैक माउंट | रेक्टिफायर मॉड्यूल: | 48VDC/50A*4pcs |
| उत्पादन: | 24VDC या 48VDC | ||
| प्रमुखता देना: | 3000W टेलीकॉम रेक्टिफायर मॉड्यूल,उच्च दक्षता वाले रेक्टिफायर मॉड्यूल के साथ मजबूर हवा ठंडा,सीई प्रमाणित टेलीकॉम रेक्टिफायर 42-58वीडीसी |
||
उत्पाद अवलोकन

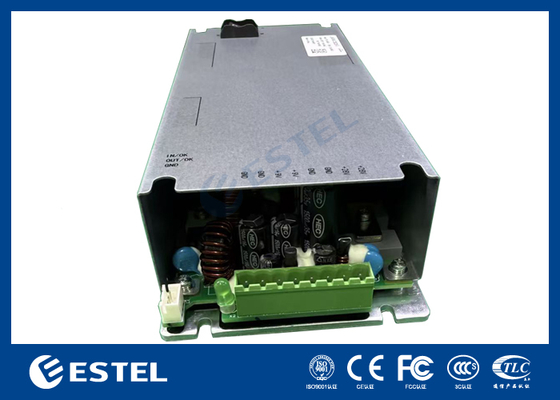

MR483000HG2B-GS एक बिजली आपूर्ति उपकरण है जो मानक AC वोल्टेज को संचार बिजली आपूर्ति प्रणालियों के लिए स्थिर 48Vdc में परिवर्तित करता है।
एक बड़ी लोड क्षमता के लिए, रेक्टिफायर मॉड्यूल को समानांतर में जोड़ा जा सकता है, या बुद्धिमान नियंत्रण के लिए एक अतिरिक्त स्वतंत्र निगरानी मॉड्यूल का उपयोग किया जा सकता है।
रेक्टिफायर मॉड्यूल एक प्लग-इन मॉड्यूलर इकाई है जिसे रैक्स और कैबिनेट के साथ संगत होने के लिए डिज़ाइन किया गया है।
| आइटम | कॉन्फ़िगरेशन |
|---|---|
| ऑपरेटिंग तापमान | –10℃ ~ +75℃ |
| नोट: –10℃ ~ 55℃ पर सामान्य संचालन; | |
| 55℃ से 65℃ तक 80% तक और 65℃ से 75℃ तक 40% तक बिजली कम की गई। | |
| इनपुट चालू होने के बाद –40℃ पर स्टार्टअप संभव है। | |
| भंडारण तापमान | –40℃ ~ +75℃ |
| सापेक्षिक आर्द्रता | 5% ~ 95% (कोई संघनन नहीं) |
| ऊंचाई | ≤4000m (3000m से ऊपर प्रति 200m पर 1℃ कम किया गया) |
इनपुट पैरामीटर
ऑपरेटिंग वोल्टेज: 85Vac से 290Vac
आवृत्ति: 45Hz ~ 66Hz (रेटेड: 50/60Hz)
इनपुट करंट: ≤18A
पावर फैक्टर: ≥0.99 (220Vac पर, 20%~100% लोड)
THD: ≤5% (50%~100% लोड पर)
आउटपुट पैरामीटर
आउटपुट वोल्टेज: 42VDC ~ 58VDC (रेटेड: 53.5VDC)
रैखिक बिजली कम करना:
176VAC से 290VAC तक 3000W
175VAC से 85VAC तक 1250W तक कम होता है
वोल्टेज विनियमन: ≤±0.6%Vo
रिपल और शोर: ≤200mVp-p (≤20MHz बैंडविड्थ)
स्टैंडबाय पावर: ≤4W
स्टार्टअप समय: 3s ~ 8s
होल्ड-अप समय: >10ms
फोन शोर: ≤2mV
वाइडबैंड शोर वोल्टेज:
≤50mV (3.4kHz ~ 150kHz)
≤20mV (0.15MHz ~ 30MHz)
आयाम: 41.5mm (H) × 106.4mm (W) × 291mm (D)
वज़न:<2kg
कूलिंग: बिल्ट-इन फैन (रैखिक गति नियंत्रण) के साथ फ़ोर्स्ड एयर कूलिंग
मूल मैनुअल में शामिल ग्राफ़ और वक्र (आउटपुट करंट, इनपुट वोल्टेज कम करना, तापमान कम करना, दक्षता वक्र)
सुरक्षा सुविधाएँ
इनपुट ओवर-वोल्टेज:
290~300Vac → चेतावनी प्रकाश, आउटपुट सामान्य
300Vac → आउटपुट बंद
अंडर-वोल्टेज:
<80±5Vac → आउटपुट बंद
80~90Vac → ऑटो रिकवरी
आउटपुट ओवर-वोल्टेज:
आंतरिक: 58.5VDC–60.5VDC, लॉकआउट, रीपावरिंग द्वारा रिकवर करें
बाहरी: >500ms के लिए >63VDC, लॉकआउट
करंट सीमित करना: आउटपुट वक्र देखें
शॉर्ट-सर्किट: लंबे समय तक सहनशीलता, ऑटो-रिकवरी
ओवर-टेम्परेचर: संरक्षित
प्रमाणन: CE, UL, CB
UL/EN/IEC 62368-1
EMC: EN 55032 क्लास B, EN 55035, IEC 61000-3-2/3
बिजली संरक्षण: 5kA (8/20μs)
MTBF: >500,000 घंटे @ 25℃
शोर: ≤55dB(A) @ 40℃
गोल्ड फिंगर पिन लेआउट
| पिन | फ़ंक्शन |
|---|---|
| 1, 2 | आउटपुट 48V– |
| 3, 4 | प्री-चार्ज |
| 5, 6 | आउटपुट 48V+ |
| 7 | समूह पता |
| 8 | आंतरिक पता |
| 13 | CANL |
| 14 | CANH |
| 31, 32 | सुरक्षा ग्राउंड |
| 33, 34 | AC न्यूट्रल |
| 35, 36 | AC चरण |
सामने के पैनल पर संकेतक:
पावर (हरा)
चालू: सामान्य
बंद: कोई इनपुट नहीं / इनपुट असामान्य
4Hz फ्लैश: मैनुअल क्वेरी स्थिति
अलार्म (पीला)
बंद: कोई अलार्म नहीं
चालू: करंट सीमा
0.5Hz फ्लैश: कम्यूनिकेशन हानि
4Hz फ्लैश: पता त्रुटि
त्रुटि (लाल)
चालू: कोई आउटपुट नहीं / आंतरिक त्रुटि
ओवर-वोल्टेज लॉक: रीसेट करने के लिए 1 मिनट के लिए अनप्लग करें
