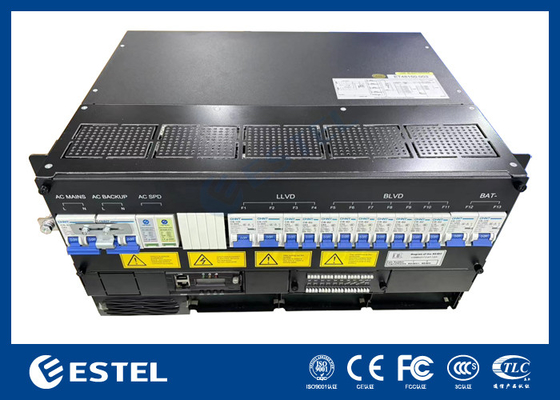

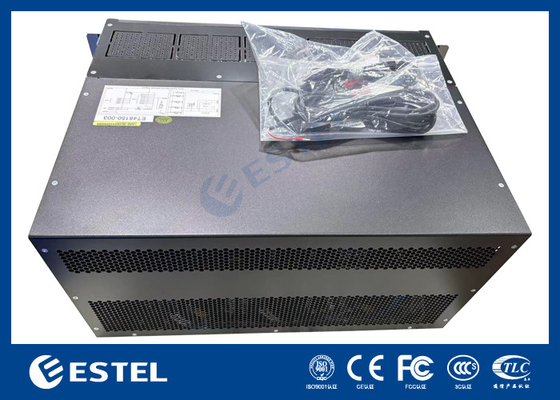

उच्च क्षमता 3 ¢ 27kW 7U रैक-माउंट डीसी पावर सिस्टम, मॉड्यूलर 3000W रेक्टिफायर, वाइड एसी इनपुट,> 96% दक्षता

उत्पाद का अवलोकन

रैक-माउंटेड डीसी पावर सिस्टम एक उच्च क्षमता वाला समाधान है जिसे दूरसंचार नेटवर्क, डेटा सेंटर और विश्वसनीय डीसी आपूर्ति की आवश्यकता वाली औद्योगिक सुविधाओं के लिए डिज़ाइन किया गया है।यह दोनों 380VAC तीन चरण और 220VAC एकल चरण इनपुट का समर्थन करता है, ₹43 से ₹58 वीडीसी के एक स्थिर आउटपुट ₹53.5 वीडीसी के एक नाममात्र मूल्य के साथ प्रदान करता है। 27kW की अधिकतम क्षमता के साथ,यह प्रणाली 96% से अधिक दक्षता बनाए रखते हुए बड़े पैमाने पर अनुप्रयोगों के लिए पर्याप्त शक्ति सुनिश्चित करती है.

प्रणाली में 9 रेक्टिफायर मॉड्यूल शामिल हैं, जिनमें से प्रत्येक 3000W की क्षमता और वजन ≤2kg है। इन मॉड्यूलों में मजबूर शीतलन, उच्च शक्ति कारक ≥0 है।99, और टीएचडी ≤5%, स्वच्छ और स्थिर डीसी बिजली रूपांतरण सुनिश्चित करते हैं। सामने के रखरखाव, शीर्ष केबल प्रवेश, और आईपी 20 सुरक्षा के साथ, डिजाइन सुरक्षा, सेवा योग्यता,और 19 इंच के रैक में एकीकरण की आसानी.

डीसी वितरण में छह 125 ए बैटरी ब्रेकर और चार 63 ए लोड ब्रेकर शामिल हैं, जो लचीला और सुरक्षित लोड प्रबंधन प्रदान करते हैं। बुद्धिमान नियंत्रक 4 एनालॉग इनपुट, 7 डिजिटल इनपुट,6 सूखी संपर्क अलार्म, और RS232/485 और SNMP के माध्यम से दूरस्थ संचार। एक एलसीडी डिस्प्ले के माध्यम से स्थानीय निगरानी सक्षम है।

चुनौतीपूर्ण वातावरण के लिए निर्मित, इकाई ¥40°C से +65°C तक काम करती है, 5 ¥95% गैर-संक्षेपण आर्द्रता का सामना करती है, और 3000 मीटर तक की ऊंचाई पर स्थिर संचालन को बनाए रखती है।इसकी मॉड्यूलर वास्तुकला और मजबूत प्रदर्शन के साथ, 3 27kW 7U DC पावर सिस्टम स्केलेबल और विश्वसनीय ऊर्जा समाधानों की आवश्यकता वाले महत्वपूर्ण बुनियादी ढांचे के लिए एक आदर्श विकल्प है।

प्रणाली

• आयामः 482.0 ((W) × 350.0 ((D) × 7U ((H)

• वजनः ≤30 किलोग्राम (सिधा करने वालों के बिना)

• शीतलन मोडः प्राकृतिक शीतलन

• स्थापना मोडः 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित

• केबलिंग मोडः ऊपरी इनलेट और ऊपरी आउटलेट

• रखरखाव मोडः फ्रंट रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन

• सुरक्षा स्तरः IP20

एसी वितरण

• इनपुट मोडः 380VAC तीन चरण या 220VAC एकल चरण

• इनपुट क्षमताः 1×63A/3P

• इनपुट आवृत्तिः 4566 हर्ट्ज, नाममात्र मूल्यः 50 हर्ट्ज/60 हर्ट्ज

• एसी एसपीडीः 20kA/40kA, 8/20μs

डीसी वितरण

• आउटपुट वोल्टेजः ¥43 ~ ¥58 वीडीसी, नाममात्र मूल्यः ¥53.5 वीडीसी

• अधिकतम क्षमताः 27kW (3kW × 9)

• बैटरी ब्रेकर: 6×125A/1P

• लोड ब्रेकरः LLVD: कोई नहीं; BLVD: 4×63A/1P

• डीसी एसपीडीः 10kA, 8/20μs

रेक्टिफायर

• इनपुट वोल्टेजः 85VAC ~ 300VAC, नामित 220VAC

• दक्षताः >96%

• नाममात्र शक्तिः 3000W (176 ¢ 300VAC)

• कार्य तापमानः ¥40°C ~ +75°C (पूर्ण आउटपुट 50°C से नीचे)

• आयामः 106.5 मिमी ((डब्ल्यू) × 286 मिमी ((डी) × 41.5 मिमी ((एच) (1U/H)

• वजनः ≤2kg

• शीतलन मोडः मजबूर शीतलन

• पावर फैक्टरः ≥099

• टीएचडीः ≤ 5%

• डीसी आउटपुटः ¥43 ~ ¥58 वीडीसी, नामित ¥53.5 वीडीसी, अधिकतम 55 ए

नियंत्रक

• सिग्नल इनपुटः 4 AI (3 बैटरी temp., 1 परिवेश temp.), 7 DI

• अलार्म आउटपुटः 6 शुष्क संपर्क

• संचार पोर्टः RS232/485, SNMP

• प्रदर्शन मोडः एलसीडी

पर्यावरण

• ऑपरेटिंग तापमानः ¥40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे)

• भंडारण तापमानः ¥40°C ~ +70°C

• ऑपरेटिंग आर्द्रताः 5% ~ 95% (गैर संक्षेपण)

• ऊंचाईः 0 ~ 3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई बढ़ने के साथ 1 डिग्री सेल्सियस कम हो जाता है।
