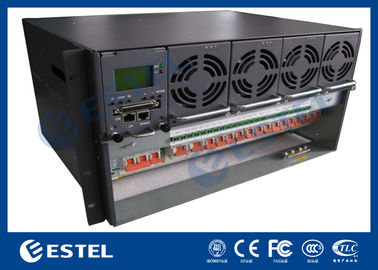

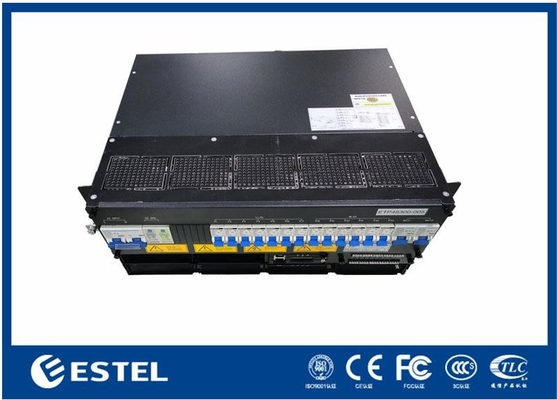

3 18kW सीसी पावर सिस्टम 6U सब्रैक, 380VAC/220VAC इनपुट, 43 से 58 वीडीसी आउटपुट, 96 प्रतिशत से अधिक दक्षता, ≤2 किलोग्राम रेक्टिफायर मॉड्यूल

उत्पाद का अवलोकन

3.18 किलोवाट डीसी पावर सिस्टम 6 यू सब्रैक दूरसंचार, आईटी और औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया एक विश्वसनीय और स्केलेबल बिजली समाधान है।यह दोनों 380VAC तीन चरण और 220VAC एकल चरण इनपुट का समर्थन करता है, ¥43 से ¥58 वीडीसी के एक स्थिर आउटपुट ¥53.5 वीडीसी के एक नाममात्र मूल्य के साथ प्रदान करता है। ¥96.% से अधिक की दक्षता और ¥18kW की अधिकतम प्रणाली क्षमता के साथ, यह उच्च प्रदर्शन, ऊर्जा की बचत सुनिश्चित करता है,और निरंतर संचालन.

यह प्रणाली एक मॉड्यूलर वास्तुकला को अपनाती है जिसमें छह तक रेक्टिफायर मॉड्यूल होते हैं, जिनमें से प्रत्येक 3000W का नामित होता है और 2kg से कम वजन का होता है। मॉड्यूल में मजबूर शीतलन, पावर फैक्टर ≥0 होता है।99, और THD ≤5%, स्वच्छ और कुशल डीसी आउटपुट प्रदान करते हैं। सामने के रखरखाव समर्थन के साथ हल्के डिजाइन स्थापना और सेवा को सरल बनाता है,जबकि IP20 संरक्षण सुरक्षा और स्थायित्व की गारंटी देता है.

चार बैटरी ब्रेकर (4×125A/1P) और दोहरे लोड ब्रेकर (2×63A/1P) से लैस, यह प्रणाली सुरक्षित सीसी वितरण प्रदान करती है। इसमें बैटरी और परिवेश तापमान के लिए 4 एनालॉग इनपुट भी एकीकृत हैं,7 डिजिटल इनपुट, और 6 सूखे संपर्क अलार्म आउटपुट। उपयोगकर्ता के अनुकूल संचालन के लिए एक एलसीडी इंटरफ़ेस के साथ आरएस 232/485 और एसएनएमपी के माध्यम से निगरानी सक्षम है।

कठोर वातावरण के लिए निर्मित, इकाई ¥40°C से +65°C (पूर्ण भार 50°C से नीचे) तक काम करती है, 5 ¥95% नॉन-कंडेनसिंग आर्द्रता का सामना करती है, और 3000 मीटर तक की ऊंचाई पर स्थापना का समर्थन करती है।इसकी कॉम्पैक्ट 6U डिजाइन और 19-इंच रैक संगतता इसे उच्च दक्षता की आवश्यकता वाले महत्वपूर्ण बिजली आपूर्ति अनुप्रयोगों के लिए एक आदर्श विकल्प बनाती है, स्केलेबिलिटी और विश्वसनीयता।

3-18kW 6U सबरैक

प्रणाली

• आयामः 482.0 ((W) × 350.0 ((D) × 6U ((H)

• वजनः ≤25 किलोग्राम (सिधा करने वालों के बिना)

• शीतलन मोडः प्राकृतिक शीतलन

• स्थापना मोडः 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित

• केबलिंग मोडः ऊपरी इनलेट और ऊपरी आउटलेट

• रखरखाव मोडः फ्रंट रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन

• सुरक्षा स्तरः IP20

एसी वितरण

• इनपुट मोडः 380VAC तीन चरण या 220VAC एकल चरण

• इनपुट क्षमताः 1×63A/3P

• इनपुट आवृत्तिः 4566 हर्ट्ज, नाममात्र मूल्यः 50 हर्ट्ज/60 हर्ट्ज

• एसी एसपीडीः 20kA/40kA, 8/20μs

डीसी वितरण

• आउटपुट वोल्टेजः ¥43 ~ ¥58 वीडीसी, नाममात्र मूल्यः ¥53.5 वीडीसी

• अधिकतम क्षमताः 18kW (3kW × 6)

• बैटरी ब्रेकर: 4×125A/1P

• लोड ब्रेकरः LLVD: कोई नहीं; BLVD: 2×63A/1P

• डीसी एसपीडीः 10kA, 8/20μs

रेक्टिफायर

• इनपुट वोल्टेजः 85VAC ~ 300VAC, नामित 220VAC

• दक्षताः >96%

• नाममात्र शक्तिः 3000W (176 ¢ 300VAC)

• कार्य तापमानः ¥40°C ~ +75°C (पूर्ण आउटपुट 50°C से नीचे)

• आयामः 106.5 मिमी ((डब्ल्यू) × 286 मिमी ((डी) × 41.5 मिमी ((एच) (1U/H)

• वजनः ≤2kg

• शीतलन मोडः मजबूर शीतलन

• पावर फैक्टरः ≥099

• टीएचडीः ≤ 5%

• डीसी आउटपुटः ¥43 ~ ¥58 वीडीसी, नामित ¥53.5 वीडीसी, अधिकतम 55 ए

नियंत्रक

• सिग्नल इनपुटः 4 AI (3 बैटरी temp., 1 परिवेश temp.), 7 DI

• अलार्म आउटपुटः 6 शुष्क संपर्क

• संचार पोर्टः RS232/485, SNMP

• प्रदर्शन मोडः एलसीडी

पर्यावरण

• ऑपरेटिंग तापमानः ¥40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे)

• भंडारण तापमानः ¥40°C ~ +70°C

• ऑपरेटिंग आर्द्रताः 5% ~ 95% (गैर संक्षेपण)

• ऊंचाईः 0 ~ 3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई बढ़ने के साथ 1 डिग्री सेल्सियस कम हो जाता है।
