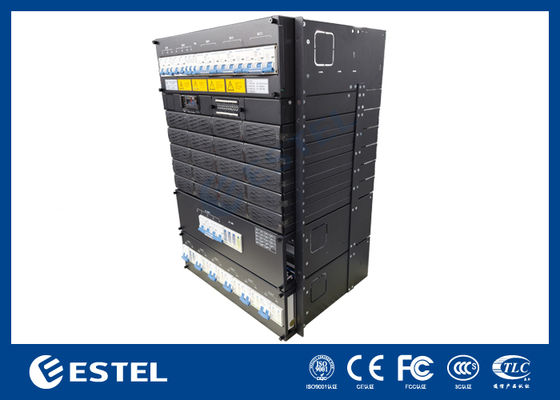

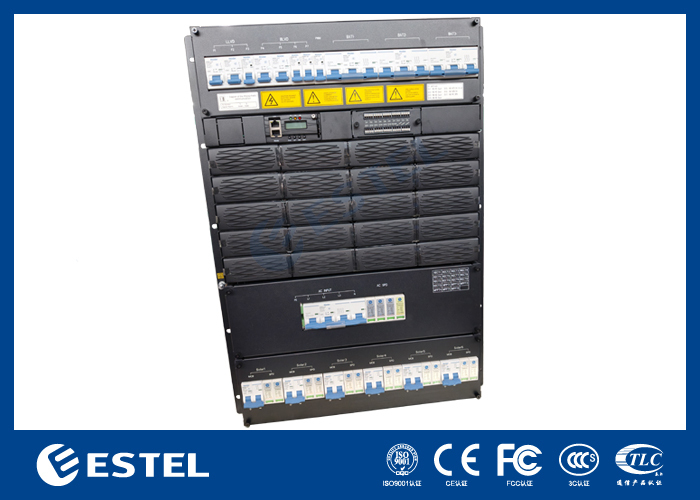

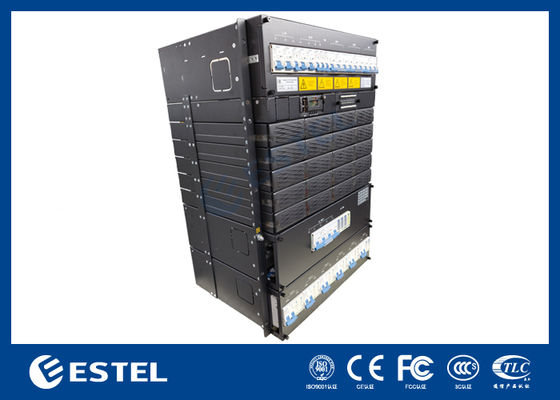

15U सब-रैक पावर सप्लाई 3000W 48V 650A AC इनपुट दूरसंचार पावर सिस्टम
उत्पाद विवरण
15U दूरसंचार बिजली की आपूर्ति 3000W
,48V दूरसंचार बिजली प्रणाली 650A
,एसी इनपुट दूरसंचार बिजली आपूर्ति
बहुउद्देश्यीय औद्योगिक विद्युत आपूर्ति प्रणाली
- IPUM39K-B5D1315सिस्टम विन्यास विवरण
IPUM39K-B5D1315सब-रैक बिजली आपूर्ति, 15U ऊंचाई कॉम्पैक्ट डिजाइन को पूरा करने के लिए
फाइबर और माइक्रोवेव ट्रांसमिशन, पहुंच की महत्वपूर्ण अनुप्रयोग आवश्यकताएं
डिवाइस, स्विच. सिस्टम अधिकतम शक्ति 3000KW है, एसी / बैटरी / भार के साथ
MCBs. केबल MCB और बसबार के साथ सामने पहुंच रहे हैं.
- मानक 19-इंच चौड़ाई जिसका व्यापक उपयोग का लाभ है
- 15U ऊंचाई कॉम्पैक्ट डिजाइन, अंतरिक्ष और स्थापना लागत को बचाया जा सकता है
- फ्रंट ऑपरेशन और केबल एक्सेस, अच्छी तरह से दिखने और सुरक्षित रखरखाव
- बेहतरीन बैटरी प्रबंधन, बैटरी के जीवन का विस्तार अच्छी तरह से प्रदान करते हैं
- विभिन्न संचार पोर्ट, RS485, इंटरनेट पोर्ट, सूखे संपर्क आदि जो लचीले नेटवर्क और दूरस्थ निगरानी को सक्षम करता है
- rectifier और नियंत्रक गर्म pluggable हैं, आसान और त्वरित ऑनलाइन रखरखाव
- व्यापक इनपुट वोल्टेज रेंज ((85-300Vac) बिजली ग्रिड अनुकूलन योग्य है
IPUM39K-B5D1315वितरण इकाई, रेक्टिफायर मॉड्यूल, रूपांतरण मॉड्यूल, मॉनिटरिंग मॉड्यूल से बना है। कॉन्फ़िगरेशन वैकल्पिक है, जैसा कि नीचे दी गई तालिका में हैः
| विन्यास | रेक्टिफायर मॉड्यूल | टिप्पणी |
| मानक | GB 4943 | विवरण के लिए, कृपया मॉड्यूल के विनिर्देश देखें |
| मानक | IEC/EN 62368-1 | |
| मानक | EN 55032 कक्षा A,GR1089 अंक 4,R3-10, R3-11, R3-12 कक्षा B उत्तरी अमेरिका द्वारा प्रमाणित | |
| मानक | EN300386,CLASSA |
IPUM39K-B5D1315 निर्माण
IPUM39K-B5D1315इसमें दो मॉड्यूल होते हैंः
सुधारक मॉड्यूल (MR483000HG2B)
फोटोवोल्टिक मॉड्यूल
बैटरी ब्रेकर: 3*125A/3P+4*M8 बोल्ट ((BAT-),
लोड ब्रेकर
त्वरित विवरण:
| मूल स्थानः शेन्ज़ेन, चीन (महाद्वीप) | इनपुट वोल्टेजः AC220V या DC48V |
| ब्रांड नाम: ESTEL | आउटपुट वोल्टेजः AC220V या DC48V |
| मॉडल संख्याःIPUM39K-B5D1315 | रेक्टिफायर मॉड्यूल आउटपुट पावरः 3000केडब्ल्यू |
| उत्पाद का नाम: औद्योगिक विद्युत आपूर्ति | इनपुट आवृत्ति 47 हर्ट्ज 63 हर्ट्ज |
| प्रमाणनः ISO9001, CE, 3C, FCC, TLC | मैक्स. रेक्टिफायर मॉड्यूल आउटपुट करंटः 50A |
| आवेदनः औद्योगिक उपकरण | शक्ति कारक:≥0.99 |
भुगतान और शिपिंग की शर्तें:
| न्यूनतम आदेश मात्राः | 1 सेट |
| मूल्यः | वार्ता |
| भुगतान की शर्तेंः | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमताः | 20,000 सेट प्रति माह |
| प्रसव का समय: | 7-10 कार्य दिवस |
| पैकेजिंग विवरणः | कार्डबोर्ड/लकड़ी का मामला |
दो संचालन विधियाँ:
(1) एसी इनपुट: एसी चालू होने के बाद स्टार्टअप रेक्टिफायर मॉड्यूल, आउटपुट -48Vdc, एक ही समय में बैटरी चार्ज करें और रूपांतरण मॉड्यूल को पावर दें, रूपांतरण मॉड्यूल 220Vac आउटपुट करता है।
सामान्य परिस्थितियों में, रेक्टिफायर मॉड्यूल और वितरण इकाई के मापदंड सभी निगरानी मॉड्यूल के नियंत्रण में होते हैं, जो पूर्व निर्धारित मापदंडों या उपयोगकर्ता के आदेशों के अनुसार काम करते हैं।यदि एसी बिजली की खराबी, बैटरी सिस्टम को बिजली देगी, और आउटपुट जारी रखेंगे - 48 वीडीसी और 220 वैक, बैटरी के निर्वहन के साथ, बैटरी का वोल्टेज गिरना शुरू हो जाता है, जब वोल्टेज 43 से कम होता है।2 वी + / - 0.5 वी, निगरानी मॉड्यूल बैटरी के नीचे वोल्टेज संकेत भेजने और सीधे लोड आउटपुट बंद, तो बिजली प्रणाली काम करना बंद कर देगा। जब बाहरी एसी बिजली की आपूर्ति बहाल,प्रणाली सामान्य रूप से फिर से काम करेगा. (सभी उपरोक्त निगरानी डेटा सिस्टम डिफ़ॉल्ट मान हैं और उपयोगकर्ता द्वारा रीसेट किया जा सकता है)
(2) -48V इनपुट: कोई एसी करंट या कोई एसी कनेक्ट नहीं किया जाना चाहिए, बाहरी पावर -48V से -48V लोड पोर्ट, स्टार्टअप निगरानी और रूपांतरण मॉड्यूल, 220Vac आउटपुट तक पहुंच।
तापमान मुआवजा समारोह डिफ़ॉल्ट रूप से चालू है, जिसे यदि आवश्यक हो तो उपयोगकर्ता के आदेश से सक्रिय या अक्षम किया जा सकता है। ऑपरेशन तापमान ≥55°C,बिजली की आपूर्ति का आउटपुट पावर रैखिक रूप से कम हो जाएगा (@65°Cआउटपुट पावर 1300W होगी।
विनिर्देश
रेक्टिफायर मॉड्यूल का आयाम निम्नानुसार है:
| इन्सुलेशन रेटिंग | ||
| पैरामीटर | मानक | टिप्पणी |
| इन्सुलेशन शक्ति (एसी इनपुट) | इनपुट-आउटपुट:3500Vdc/10mA//1min |
कोई फ्लैशओवर या ब्रेकडाउन नहीं। परीक्षण से पहले डिस्चार्ज ट्यूब/ओवरजेट सुरक्षा उपकरण निकालें, कोई रेक्टिफायर मॉड्यूल या मॉनिटरिंग मॉड्यूल नहीं। दो मार्गों के साथ आउटपुट कम वोल्टेज टर्मिनल, उच्च वोल्टेज एसी बायपास फ़ंक्शन के साथ, परीक्षण नहीं किया जाना है। |
| इनपुट-इंक्रीजमेंटः500Vdc/10mA//1min | ||
| आउटपुट-इंक्लोजर:750Vdc/10mA//1min | ||
| इन्सुलेशन शक्ति ((DC इनपुट) | इनपुट-आउटपुट:750Vdc/10mA//1min | |
| इनपुट-इंकैबिशन:750Vdc/10mA//1min | ||
| आउटपुट-इंक्लोजर:750Vdc/10mA//1min | ||
| रिसाव का प्रवाह | ≤3.5mA | 280Vac इनपुट, आउटपुट पूर्ण भार पर |
| इन्सुलेशन प्रतिरोध | @ सामान्य वातावरण, सापेक्ष आर्द्रता 90%, डीसी 500V का परीक्षण वोल्टेज, इनपुट-आउटपुट, इनपुट-ग्राउंड, आउटपुट-ग्राउंड का इन्सुलेशन प्रतिरोध 10MΩ से कम नहीं होना चाहिए।2 मार्गों के साथ आउटपुट कम वोल्टेज टर्मिनलएसी बायपास फंक्शन के साथ उच्च वोल्टेज, परीक्षण नहीं किया जाना है। | |
| पर्यावरण | |||||
| पैरामीटर | मिनट. | टाइप करें। | मैक्स. | इकाई | टिप्पणी |
| परिचालन तापमान सीमा | -5 | 25 | +55 | °C | |
| भंडारण तापमान | -40 | +70 | °C | ||
| सापेक्ष आर्द्रता | 5 | 95 | % | दीर्घकालिक संचालन, कोई संघनक नहीं | |
| वायुमंडलीय दबाव | 70 | 106 | केपीए | ||
| ऊंचाई | 0 | 3000 | m | ||
| शीतलन | जबरन ठंडा, सामने से अंदर और पीछे से बाहर; पंखा सामने के पैनल में स्थित है, तापमान नियंत्रित गति के साथ। | ||||
| पानी और धूल के प्रतिरोधी स्तर |
बिजली की आपूर्ति निम्नलिखित शर्तों के तहत ठीक से काम करेगीः धूल का घनत्व 55μm≤3*104 ग्रेन्यूल/एम3 से अधिक है। धूल का कण गैर-संवाहक, गैर-इलेक्ट्रोमैग्नेटिक, गैर-क्षयकारी है, बिना जलरोधक कार्य के। |
||||
आवेदन
(1) एकीकरण की पहुँच
(2) इनडोर वितरण और विस्तार प्रणाली
(3) मोबाइल स्टेशन और विस्तार कवरेज प्रणाली
(4) डब्ल्यूएलएएन
(5) उपग्रह संचार ग्राउंड स्टेशन और माइक्रोवेव संचार स्टेशन
(6) कमजोर धारा वितरण कक्ष
(7) अन्य एसी/डीसी निर्बाध विद्युत प्रणाली
विशेषताएं
(1) दो आउटपुटः-48Vdc, 220Vac
(2) दो इनपुटः-48Vdc, 220Vac
(3) सक्रिय पावर फैक्टर मुआवजा प्रौद्योगिकी को अपनाना, पावर फैक्टर > 099
(4) एसी इनपुट वोल्टेज की व्यापक कार्य सीमाः 90~280Vac
(5) व्यापक परिचालन तापमान सीमाः-5°C~+55°C
(6) स्विच तकनीक का प्रयोग किया गया,
(7) बैटरी का सही प्रबंधन बैटरी के जीवनकाल को बढ़ाता हैः चार्ज/डिचार्ज प्रबंधन, बैटरी तापमान मुआवजा, निम्न वोल्टेज सुरक्षा।
(8) गर्म-बदली करने योग्य
(9) इनपुट ओवर/अंडर वोल्टेज सुरक्षा
(10) आउटपुट ओवर वोल्टेज सुरक्षा, आउटपुट ओवर करंट सुरक्षा, आउटपुट शॉर्ट सर्किट सुरक्षा
(11) एम्बेडेड / वॉल माउंटेड
(12) RS485, RS232 संचार इंटरफ़ेस
-
