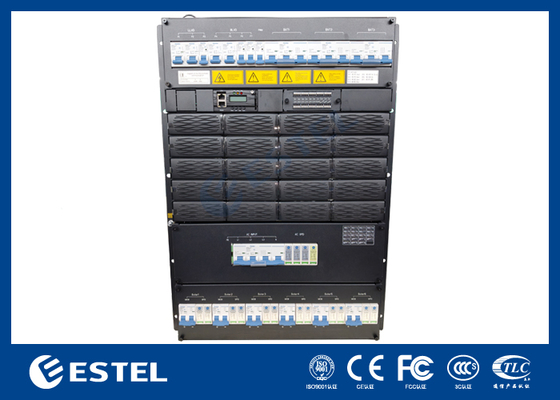

15U सब-रैक पावर सप्लाई 3000W 48V 650A AC इनपुट दूरसंचार पावर सिस्टम
उत्पाद विवरण
15U दूरसंचार बिजली की आपूर्ति 3000W
,48V दूरसंचार बिजली प्रणाली 650A
,एसी इनपुट दूरसंचार रैक शक्ति
बहुउद्देशीय औद्योगिक बिजली आपूर्ति प्रणाली
- मॉडल संख्या:सिस्टम कॉन्फ़िगरेशन विवरण
मॉडल संख्या:सब-रैक बिजली आपूर्ति, 15U ऊंचाई का कॉम्पैक्ट डिज़ाइन जो मिलता है
फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस की महत्वपूर्ण अनुप्रयोग आवश्यकताएं
डिवाइस, स्विच। सिस्टम की अधिकतम शक्ति 3000KW है, जिसमें AC/बैटरी/लोड है

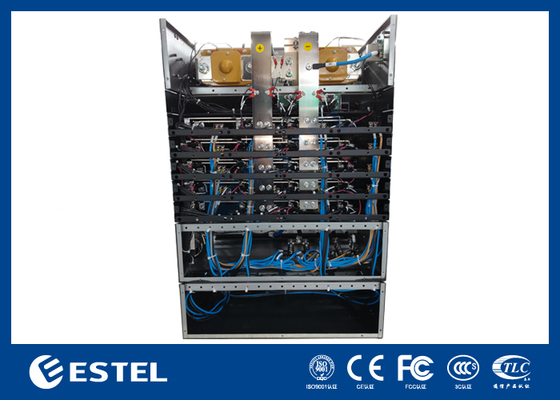

MCBs। केबल MCB और बसबार के साथ सामने से एक्सेस कर रहे हैं।
- मानक 19-इंच चौड़ाई जिसका व्यापक उपयोग का लाभ है
- 15U ऊंचाई का कॉम्पैक्ट डिज़ाइन, स्थान और स्थापना लागत बचाई जा सकती है
- फ्रंट ऑपरेशन और केबल एक्सेसिंग, अच्छी दिखने वाली और सुरक्षित रखरखाव
- उत्कृष्ट बैटरी प्रबंधन, बैटरी के जीवन को बढ़ाता है और प्रदान करता है
- विभिन्न संचार पोर्ट, RS485, इंटरनेट पोर्ट, ड्राई कॉन्टैक्ट, आदि जो सक्षम करते हैं
- लचीला नेटवर्किंग और रिमोट मॉनिटरिंग
- रेक्टिफायर और कंट्रोलर हॉट प्लग करने योग्य हैं, आसान और त्वरित ऑन-लाइन रखरखाव
मॉडल संख्या:IPUM39K-B5D1315
| वितरण इकाई, रेक्टिफायर मॉड्यूल, रूपांतरण मॉड्यूल, निगरानी मॉड्यूल से मिलकर बनता है। विन्यास वैकल्पिक है, जैसा कि नीचे तालिका में दिया गया है: | विन्यास | यूनिट |
| पैरामीटर | मानक | GB 4943 |
| पैरामीटर | मानक | |
| पैरामीटर | मानक | |
| पैरामीटर | मानक |
EN300386, CLASSA
मॉडल संख्या:IPUM39K-B5D1315
दो मॉड्यूल से मिलकर बनता है:रेक्टिफायर मॉड्यूल (MR483000HG2B
)
फोटोवोल्टिक मॉड्यूल
बैटरी ब्रेकर : 3*125A/3P+4*M8 बोल्ट (BAT-),
BLVD MCB: 2*125A/1P, 2*6A/1P
| त्वरित विवरण: | उत्पत्ति का स्थान: शेन्ज़ेन, चीन (मुख्यभूमि) |
| इनपुट वोल्टेज: AC220V या DC48V | ब्रांड का नाम: ESTEL |
| आउटपुट वोल्टेज: AC220V या DC48Vमॉडल संख्या: | IPUM39K-B5D1315रेक्टिफायर मॉड्यूल आउटपुट पावर: 3000 |
| KW | उत्पाद का नाम: औद्योगिक बिजली आपूर्ति |
| इनपुट आवृत्ति 47Hz～63Hz | प्रमाणीकरण: ISO9001, CE, 3C, FCC, TLC |
| अधिकतम। रेक्टिफायर मॉड्यूल आउटपुट करंट: 50A | अनुप्रयोग: औद्योगिक उपकरणपावर फैक्टर: |
≥0.99
| भुगतान और शिपिंग शर्तें: | न्यूनतम आदेश मात्रा: |
| 1 सेट | कीमत: |
| बातचीत | भुगतान की शर्तें: |
| L/C, D/A, D/P, T/T, वेस्टर्न यूनियन | आपूर्ति की क्षमता: |
| प्रति माह 20,000 सेट | डिलीवरी का समय: |
| 7-10 कार्य दिवस | पैकेजिंग विवरण: |
कार्टन/लकड़ी का केस
दो ऑपरेटिंग तरीके:
(1) AC इनपुट: AC चालू होने के बाद रेक्टिफायर मॉड्यूल शुरू करें, आउटपुट -48Vdc, साथ ही बैटरी चार्ज करें और रूपांतरण मॉड्यूल को पावर दें, रूपांतरण मॉड्यूल आउटपुट 220Vac।
सामान्य परिस्थितियों में, रेक्टिफायर मॉड्यूल और वितरण इकाई के पैरामीटर सभी निगरानी मॉड्यूल के नियंत्रण में होते हैं, जो प्रीसेट पैरामीटर या उपयोगकर्ता के आदेशों के अनुसार संचालित होते हैं। यदि AC मेन विफल हो जाता है, तो बैटरी सिस्टम को पावर देगी, और - 48 VDC और 220 vac आउटपुट करना जारी रखेगी, बैटरी के डिस्चार्ज होने पर, बैटरी का वोल्टेज कम होने लगता है, जब वोल्टेज 43.2 V + / - 0.5 V से कम होता है, तो निगरानी मॉड्यूल बैटरी अंडर-वोल्टेज सिग्नल भेजता है और लोड आउटपुट को सीधे बंद कर देता है, फिर बिजली प्रणाली काम करना बंद कर देगी। जब बाहरी AC मेन ठीक हो जाता है, तो सिस्टम सामान्य रूप से फिर से काम करेगा। (उपरोक्त सभी निगरानी डेटा सिस्टम डिफ़ॉल्ट मान हैं और उपयोगकर्ता द्वारा रीसेट किए जा सकते हैं)
(2) -48V इनपुट: कोई AC करंट नहीं या कोई AC कनेक्ट नहीं है, बाहरी पावर -48V को -48V लोड पोर्ट तक पहुंचें, निगरानी और रूपांतरण मॉड्यूल शुरू करें, 220Vac आउटपुट।
तापमान क्षतिपूर्ति फ़ंक्शन डिफ़ॉल्ट रूप से चालू होता है, जिसे यदि आवश्यक हो तो उपयोगकर्ता के आदेश से सक्रिय या प्रतिबंधित किया जा सकता है। संचालन तापमान ≥55℃, बिजली आपूर्ति का बिजली उत्पादन रैखिक रूप से कम हो जाएगा (@65℃, आउटपुट पावर 1300W होगा)।
विशेष विवरण
| रेक्टिफायर मॉड्यूल आयाम नीचे दिए गए हैं: | ||
| इन्सुलेशन रेटिंग | पैरामीटर | यूनिट |
| टिप्पणी | इन्सुलेटिंग स्ट्रेंथ (AC इनपुट) |
इनपुट-आउटपुट: 3500Vdc/10mA//1min कोई फ्लैशओवर या ब्रेकडाउन नहीं। परीक्षण से पहले डिस्चार्ज ट्यूब/सर्ज सुरक्षा डिवाइस निकालें, कोई रेक्टिफायर मॉड्यूल या निगरानी मॉड्यूल नहीं। |
| 2 रूट लो-वोल्टेज टर्मिनल के साथ आउटपुट, AC बाईपास फ़ंक्शन के साथ उच्च-वोल्टेज, परीक्षण नहीं किया जाना है। | ||
| इनपुट-एन्क्लोजर: 750Vdc/10mA//1min | ||
| आउटपुट-एन्क्लोजर: 750Vdc/10mA//1min | इन्सुलेटिंग स्ट्रेंथ (DC इनपुट) | |
| इनपुट-आउटपुट: 750Vdc/10mA//1min | ||
| इनपुट-एन्क्लोजर: 750Vdc/10mA//1min | ||
| आउटपुट-एन्क्लोजर: 750Vdc/10mA//1min | लीकेज करंट | ≤3.5mA |
| 280Vac इनपुट, आउटपुट फुल-लोड | इन्सुलेशन प्रतिरोध | |
| @ सामान्य वातावरण, 90% की सापेक्षिक आर्द्रता, DC 500V का परीक्षण वोल्टेज, इनपुट-आउटपुट, इनपुट-ग्राउंड, आउटपुट-ग्राउंड का इन्सुलेशन प्रतिरोध 10MΩ से कम नहीं होगा। 2 रूट लो-वोल्टेज टर्मिनल के साथ आउटपुट, AC बाईपास फ़ंक्शन के साथ उच्च-वोल्टेज, परीक्षण नहीं किया जाना है। | |||||
| पर्यावरण | पैरामीटर | न्यूनतम | टाइप। | अधिकतम | यूनिट |
| टिप्पणी | ऑपरेशन तापमान रेंज | -5 | 25 | +70 | |
| °C | भंडारण तापमान | -40 | +70 | ||
| °C | सापेक्षिक आर्द्रता | 5 | 95 | % | |
| दीर्घकालिक संचालन, कोई संघनन नहीं | वायुमंडलीय दबाव | 70 | 106 | ||
| KPa | ऊंचाई | 0 | 3000 | ||
| m | शीतलन | ||||
| प्रेशर कूलिंग, फ्रंट-इन और रियर-आउट; पंखा फ्रंट पैनल में स्थित है, तापमान नियंत्रित गति के साथ। |
पानी और धूल प्रूफिंग स्तर बिजली आपूर्ति निम्नलिखित स्थिति में ठीक से काम करेगी: 55µm≤3*104 कण/m3 से ऊपर धूल व्यास का घनत्व। |
||||
धूल कण गैर-प्रवाहकीय, गैर-विद्युत चुम्बकीय, गैर-संक्षारक, बिना जल-प्रूफ फ़ंक्शन के है।
अनुप्रयोग
(1) एकीकरण पहुंच
(2) इनडोर वितरण और विस्तार प्रणाली
(3) मोबाइल स्टेशन और विस्तार कवरेज प्रणाली
(4) WLAN
(5) उपग्रह संचार ग्राउंड स्टेशन और माइक्रोवेव संचार स्टेशन
(6) कमजोर करंट वितरण कक्ष
(7) अन्य AC/DC निर्बाध बिजली प्रणाली
विशेषताएँ
(1) दो आउटपुट: -48Vdc, 220Vac
(2) दो इनपुट: -48Vdc, 220Vac
(3) सक्रिय पावर फैक्टर क्षतिपूर्ति तकनीक को अपनाना, पावर फैक्टर >0.99
(4) AC इनपुट वोल्टेज की विस्तृत ऑपरेटिंग रेंज: 90~280Vac
(5) विस्तृत ऑपरेटिंग तापमान रेंज: -5℃~+55℃
(6) स्विच तकनीक संचालित,
(7) उत्कृष्ट बैटरी प्रबंधन बैटरी लाइफटाइम को बढ़ाता है: चार्ज /डिस्चार्ज प्रबंधन, बैटरी तापमान क्षतिपूर्ति, कम-वोल्टेज सुरक्षा।
(8) हॉट-स्वैपेबल
(9) इनपुट ओवर/अंडर वोल्टेज सुरक्षा
(10) आउटपुट ओवर-वोल्टेज सुरक्षा, आउटपुट ओवर-करंट सुरक्षा, आउटपुट शॉर्ट-सर्किट सुरक्षा
(11) एम्बेडेड / दीवार पर लगे
-
