आउटडोर टेलीकॉम पावर सिस्टम रेक्टिफायर 30U आउटडोर कैबिनेट जिसमें 9kW से 18kW तक स्केलेबल टेलीकॉम डीसी पावर सिस्टम है
उत्पाद विवरण
आउटडोर टेलीकॉम पावर सिस्टम रेक्टिफायर
,स्केलेबल टेलीकॉम डीसी पावर सिस्टम
,18kW आउटडोर कैबिनेट दूरसंचार शक्ति
आउटडोर टेलीकॉम पावर सिस्टम रेक्टिफायर 30U आउटडोर कैबिनेट 9kW से 18kW स्केलेबल टेलीकॉम DC पावर सिस्टम के साथ
1 परिचय

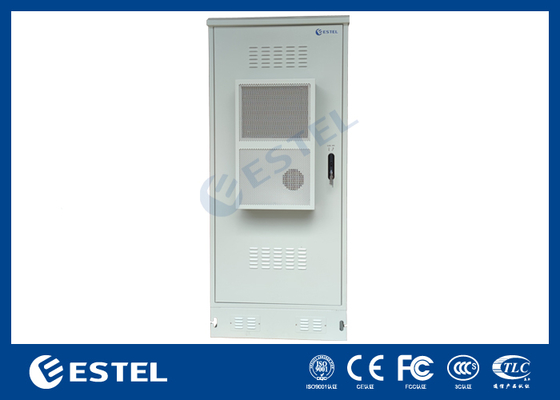

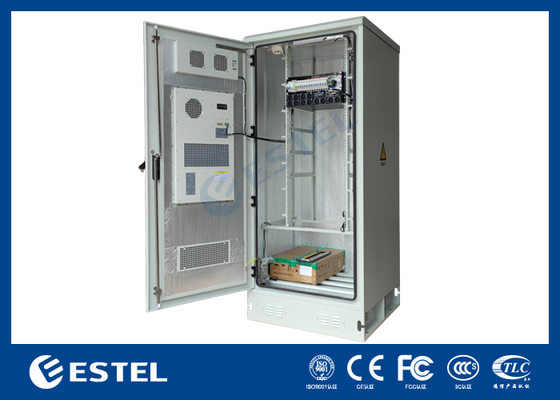

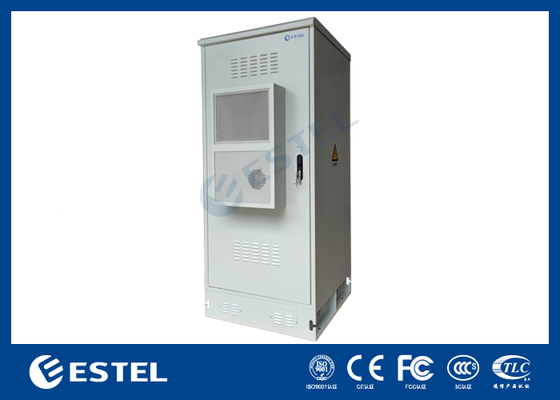

ET7575205A-9kW एक 30U आउटडोर कैबिनेट है जो ग्राहक के उपकरणों को क्षति और चरम मौसम की स्थिति से बचा सकता है, यह दूरसंचार आईटी उपकरणों के लिए स्थिर और उच्च गुणवत्ता वाली डीसी बिजली आपूर्ति प्रदान करता है। आउटडोर के भौतिक कनेक्शन के लिए कैबिनेट एक आदर्श समाधान हैदूरसंचार उपकरण जिन्हें डीसी बिजली आपूर्ति की आवश्यकता होती है। यह एक पर्यावरण निगरानी इकाई से सुसज्जित है, जो बिजली मापदंडों और पर्यावरण मापदंडों की वास्तविक समय की निगरानी प्रदान करता है, और उपयोगकर्ताओं को अलार्म और दूरस्थ सूचनाएं प्रदान करता है।
2. अनुप्रयोग
यह आउटडोर टेलीकॉम कैबिनेट व्यापक रूप से टेलीकॉम ऑपरेटरों के मोबाइल दूरसंचार साइटों, आउटडोर छोटे आश्रयों, रेलवे विद्युत नियंत्रण कैबिनेट, संचार बेस स्टेशन, आउटडोर एयर डिटेक्शन स्टेशन, सौर नियंत्रण कैबिनेट आदि में उपयोग किया जाता है।
3. कैबिनेट की विशेषताएं
- उच्च सुरक्षा ग्रेड: IP55
- मजबूत चोरी-रोधी क्षमता, एम्बेडेड दरवाजा, आंतरिक टिका, तीन-बिंदु लॉक, अतिरिक्त पैडलॉक का समर्थन
- रखरखाव, सफाई और प्रतिस्थापन के लिए सुविधाजनक, कैबिनेट दरवाजे पर शीतलन प्रणाली स्थापित की गई है
- दूरस्थ प्रबंधन का समर्थन करें, सुरक्षा में सुधार करें और ग्राहक की संचालन लागत को कम करें

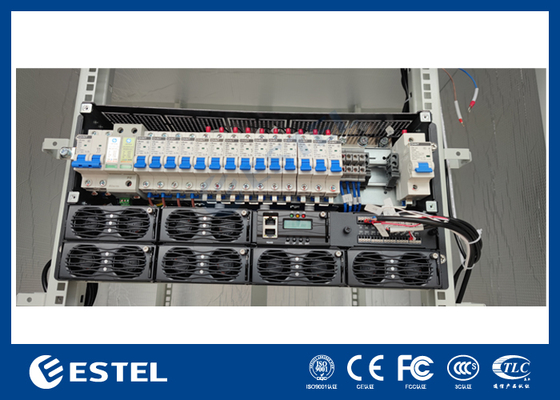

4. रेक्टिफायर पावर सिस्टम की विशेषताएं

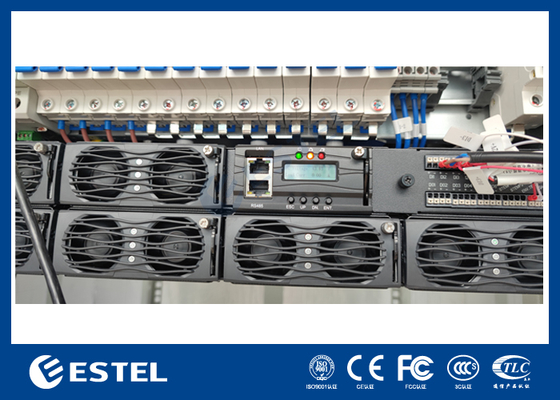

- पावर सिस्टम क्षमता: 9kW, 3 रेक्टिफायर मॉड्यूल + 1 मॉनिटरिंग मॉड्यूल (स्केलेबल, अधिकतम क्षमता 18kW);
- विद्युत प्रणाली की ऊंचाई: 5 रैक इकाइयों की ऊंचाई;
- रेक्टिफायर मॉड्यूल विशिष्टता: 3kW;
- निगरानी मॉड्यूल: एसएनएमपी का समर्थन करें;

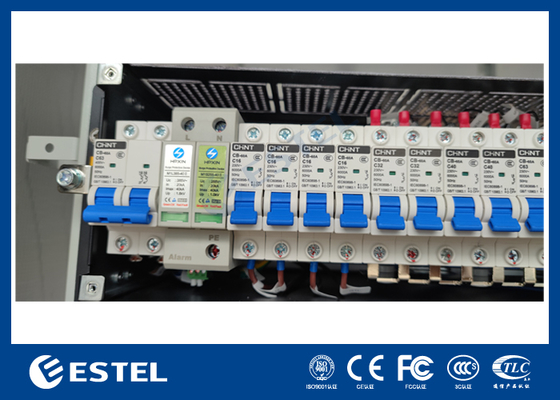

- बिजली वितरण:
- एलवीडी1: 2x80ए, 2x63ए;
- एलवीडी2: 1x63ए, 4x32ए, 2x16ए;
5. शीतलन प्रणाली की विशेषताएं
ग्राहक के उपकरण की गर्मी अपव्यय शक्ति और बजट के आधार पर दरवाजे पर लगे एयर कंडीशनर या पंखे।
6. तकनीकी पैरामीटर्स
| विन्यास | वस्तु | तकनीकी मापदण्ड |
| अलमारी | नमूना | ET7575205A-30U (5U/9kW) |
| सुरक्षा स्तर | आईपी55 | |
| बाहरी आयाम | HxWxD = 2050x750×750 मिमी (अनुकूलित किया जा सकता है) | |
| आंतरिक आयाम | 19 इंच 30यू | |
| सामग्री | गैल्वेनाइज्ड स्टील, 1.2 मिमी मोटाई, एकल दीवार। | |
| असर वाले हिस्सों की मोटाई: 2.0 मिमी | ||
| इन्सुलेशन | 20 मिमी पीईएफ | |
| कलई करना | पॉलिएस्टर पाउडर कोटिंग | |
| रंग | RAL7035 | |
| ताला | चोरी-रोधी तीन-बिंदु लॉकिंग सिस्टम | |
| काज | भीतरी काज | |
| स्थापना विकल्प | फर्श पर लगा हुआ | |
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | |
| रखरखाव | एक सामने का दरवाज़ा और एक पीछे का दरवाज़ा | |
| शीतलन प्रणाली | एयर कंडीशनर | वैकल्पिक |
| पंखा | एक पंखा नियंत्रक के साथ 2 पीसी पंखा | |
| इनपुट वोल्टेज | AC220V 60Hz | |
| दरवाज़ा सेंसर | दरवाज़ा सेंसर | हाँ |
| तापमान संवेदक | तापमान सेंसर | हाँ |
| दिष्टकारी प्रणाली | दिष्टकारी प्रणाली |
9kW 19" रैक माउंट, 5U रेक्टिफायर सिस्टम (स्केलेबल, अधिकतम क्षमता 18kW) |
|
3पीसी 3kW रेक्टिफायर मॉड्यूल (अधिकतम 6 पीसी 3 किलोवाट रेक्टिफायर मॉड्यूल) |
||
| मॉनिटरिंग कंट्रोलर मॉड्यूल, एसएनएमपी संचार पोर्ट | ||
| बिजली वितरण: | ||
| एलवीडी1: 2*80ए+2*63ए | ||
| एलवीडी2: 1*63ए+4*32ए+2*16ए | ||
| एलईडी लैंप | स्विच के साथ रोशनी के लिए एलईडी लैंप, वोल्टेज: AC220V, 60Hz। | |
| पर्यावरण | कार्य तापमान | -40℃ ~+55℃ (+सौर विकिरण) |
| भंडारण तापमान | -40℃~+70℃ | |
| कार्यशील आर्द्रता | 5%~95%(कोई संक्षेपण नहीं) | |
| कार्यशील ऊंचाई | 0~4000 मीटर | |
-
