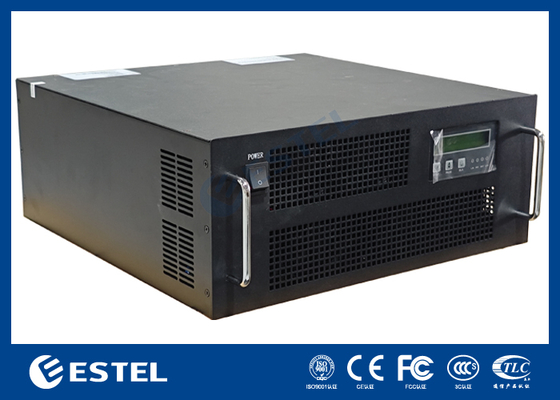

इन्वर्टर बिजली आपूर्ति DC48 5KVA 120V 60HZ बिजली और संचार प्रणालियों के लिए इन्वर्टर
मूलभूत गुण
उत्पत्ति का स्थान:
Shenzhen, China (Mainland)
ब्रांड नाम:
ESTEL
प्रमाणीकरण:
ISO9001, CE, 3C, FCC, TLC
मॉडल नंबर:
EU-RLIS120K-5000VAN
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1
कीमत:
358-2143 usd
भुगतान की शर्तें:
L/C, D/A, D/P, T/T, Western Union
आपूर्ति की योग्यता:
20,000 sets per month
उत्पाद सारांश
इन्वर्टर पावर सप्लाई 1इन्वर्टर पावर स्पेसिफिकेशन QST048120/050C-J4A डीसी इनपुट नामित इनपुट वोल्टेज (वीडीसी) -48 नामित इनपुट करंट (A) 95 इनपुट डीसी वोल्टेज की अनुमेय सीमा कामकाजी वोल्टेज -40v ~ -58.8v बूट वोल्टेज -42v ~ -57v एसी बायपास इनपुट अनुमत बायपास वोल्टेज (Vac) 120±20% नामित इनपुट करंट (A) 33...
उत्पाद विवरण
प्रमुखता देना:
5 केवीए दूरसंचार इन्वर्टर पावर सप्लाई
,विद्युत प्रणालियों के लिए डीसी 48 वी इन्वर्टर
,120V 60Hz संचार इन्वर्टर
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
उत्पाद वर्णन
इन्वर्टर पावर सप्लाई
1इन्वर्टर पावर स्पेसिफिकेशन
| QST048120/050C-J4A | ||
| डीसी इनपुट | नामित इनपुट वोल्टेज (वीडीसी) | -48 |
| नामित इनपुट करंट (A) | 95 | |
| इनपुट डीसी वोल्टेज की अनुमेय सीमा |
कामकाजी वोल्टेज -40v ~ -58.8v बूट वोल्टेज -42v ~ -57v |
|
| एसी बायपास इनपुट | अनुमत बायपास वोल्टेज (Vac) | 120±20% |
| नामित इनपुट करंट (A) | 33.3 | |
| बायपास रूपांतरण समय (एमएस) | ≤4ms | |
| एसी आउटपुट | नामित क्षमता (VA) | 5000 |
| नामित आउटपुट शक्ति (डब्ल्यू) | 4000 | |
| नामित आउटपुट वोल्टेज और आवृत्ति | 120Vac,60Hz | |
| नामित आउटपुट करंट (A) | 33.3 | |
| आउटपुट वोल्टेज की सटीकता (A) | 120±3% | |
| आउटपुट आवृत्ति सटीकता (हर्ट्ज) | 60±0.1% | |
| तरंगरूप विकृति दर (THD) | ≤ 3% (रैखिक भार) | |
| गतिशील प्रतिक्रिया | 10% (लोड 25% ←→100%) | |
| शक्ति कारक (पीएफ) | 0.8 | |
| अतिभार क्षमता | ≥100%~125%, 10 मिनट; 125%~150%, 15 सेकंड; 150%, तुरंत बंद करें | |
| इन्वर्टर की दक्षता | ≥85% (80% प्रतिरोध भार) | |
|
इन्वर्टर रूपांतरण का समय (एमएस) |
≤4ms | |
| कार्य वातावरण | इन्सुलेशन शक्ति (इनपुट और आउटपुट) | 1500Vac, 1 मिनट |
| शोर (1 मीटर) | ≤ 65dB | |
| परिवेश का तापमान | -5°C~+40°C | |
| आर्द्रता | 0~90%, कोई संघनक नहीं | |
| उपयोग ऊंचाई (m) | ≤ 1000 | |
| यांत्रिक आयाम | मानक रैक | 19 इंच 4U रैक माउंट |
| वजन (किलो) | 15 | |
| सुरक्षात्मक कार्य | इनपुट अंडरवोल्टेज, इनपुट ओवरवोल्टेज संरक्षण; आउटपुट ओवरलोड संरक्षण, आउटपुट शॉर्ट सर्किट संरक्षण | |
2इन्वर्टर पावर सप्लाई के कामकाज के सिद्धांत की रेखाचित्र
3.आकृति आयाम

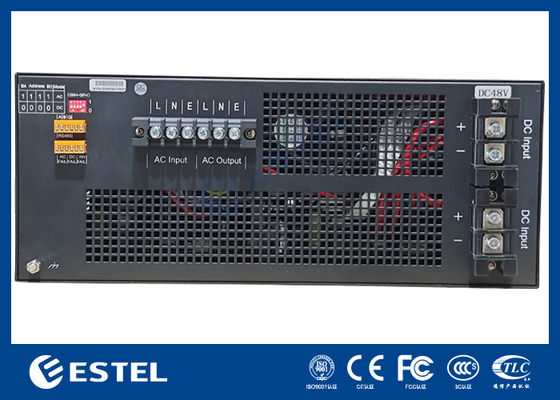

DC48V5केवीए रियर व्यू

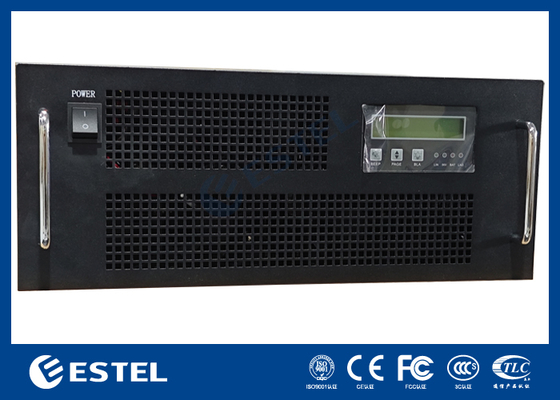

19 इंच4यू रैक माउंट फ्रंट एंड रियर व्यू
| पोर्ट का नाम | कार्य विवरण | टिप्पणियाँ | |
| डीसी इनपुट + | बैटरी इनपुट + | डीसी मॉड्यूल इनपुट सकारात्मक है | |
| डीसी इनपुट - | बैटरी इनपुट - | डीसी मॉड्यूल इनपुट नकारात्मक | |
| एसी आउटपुट l | एसी आउटपुट L | आउटपुट लाइन | |
| एसी आउटपुट n | एसी आउटपुट N | आउटपुट शून्य रेखा | |
|
एसी इनपुट
|
L | एसी इनपुट L | इनपुट लाइन |
| एन | एसी इनपुट N | इनपुट शून्य रेखा | |
| ई | जमीन | जमीन का तार | |
|
शुष्क संपर्क |
मुख्य विफलता | दो बिंदुओं से जुड़े होते हैं जब गलती होती है | |
| डीसी दोष | दो बिंदुओं से जुड़े होते हैं जब गलती होती है | ||
| इन्वर्टर दोष | दो बिंदुओं से जुड़े होते हैं जब गलती होती है | ||
|
संचार इंटरफ़ेस |
ए | RS485A | |
| बी | RS485B | ||
| जी | जीएनडी | ||
| डीआईपी स्विच |
मोड का चयनः नंबर 1, "1" एसी मुख्य इकाई; "0" डीसी आपूर्ति है। बो-बी३(२-५) पता 00 से १५ तक होता है, सबसे कम ० होता है और उच्चतम १५ होता है। आप 15 पते सेट कर सकते हैं। |
डायल स्विच चालू करने के बाद बिजली की आपूर्ति को फिर से शुरू करने के लिए प्रभावी होने के लिए संख्या पक्ष में डीआईपी स्विच 1 है, कोई पक्ष 0 (0000-1111) है |
|
