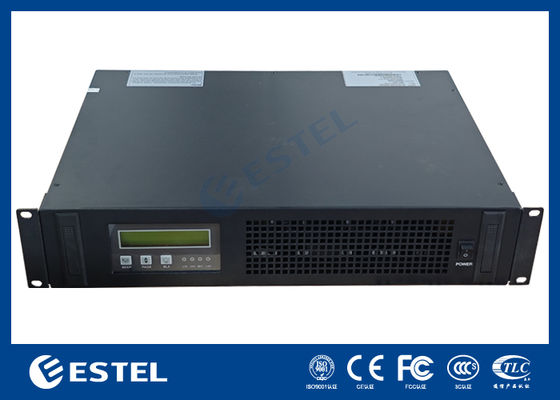

पावर और संचार प्रणालियों के लिए इन्वर्टर बिजली आपूर्ति DC48 2KVA 120V 60HZ
मूलभूत गुण
उत्पत्ति का स्थान:
Shenzhen, China (Mainland)
ब्रांड नाम:
ESTEL
प्रमाणीकरण:
ISO9001, CE, 3C, FCC, TLC
मॉडल नंबर:
EU-RLIS120K-2000VAN
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1
कीमत:
358-2143 usd
भुगतान की शर्तें:
L/C, D/A, D/P, T/T, Western Union
आपूर्ति की योग्यता:
20,000 sets per month
उत्पाद सारांश
इन्वर्टर बिजली आपूर्ति 1. इन्वर्टर बिजली विनिर्देश QST048/020C-J2A DC इनपुट रेटेड इनपुट वोल्टेज (Vdc) -48 रेटेड इनपुट करंट (A) 38 इनपुट DC वोल्टेज अनुमेय सीमा कार्यशील वोल्टेज -40v ~ -58.8v बूट वोल्टेज -42v ~ -57v AC बाईपास इनपुट अनुमेय बाईपास वोल्टेज (Vac) 120±20% रेटेड इनपुट करंट (A) 13.3 बाईपास र...
उत्पाद विवरण
प्रमुखता देना:
48V DC इन्वर्टर बिजली आपूर्ति
,2KVA दूरसंचार बिजली प्रणाली
,120V 60Hz संचार इन्वर्टर
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
उत्पाद वर्णन
इन्वर्टर बिजली आपूर्ति
1. इन्वर्टर बिजली विनिर्देश
| QST048/020C-J2A | ||
| DC इनपुट | रेटेड इनपुट वोल्टेज (Vdc) | -48 |
| रेटेड इनपुट करंट (A) | 38 | |
| इनपुट DC वोल्टेज अनुमेय सीमा |
कार्यशील वोल्टेज -40v ~ -58.8v बूट वोल्टेज -42v ~ -57v |
|
| AC बाईपास इनपुट | अनुमेय बाईपास वोल्टेज (Vac) | 120±20% |
| रेटेड इनपुट करंट (A) | 13.3 | |
| बाईपास रूपांतरण समय (ms) | ≤10ms | |
| AC आउटपुट | रेटेड क्षमता (VA) | 2000 |
| रेटेड आउटपुट पावर (W) | 1600 | |
| रेटेड आउटपुट वोल्टेज और आवृत्ति | 120Vac,60Hz | |
| रेटेड आउटपुट करंट (A) | 13.3 | |
| आउटपुट वोल्टेज सटीकता (A) | 120±3% | |
| आउटपुट आवृत्ति सटीकता (Hz) | 60±0.1% | |
| वेवफॉर्म विरूपण दर (THD) | ≤3% (रैखिक भार) | |
| डायनेमिक प्रतिक्रिया | 10% (भार 25% ←→100%) | |
| पावर फैक्टर (PF) | 0.8 | |
| ओवरलोड क्षमता | ≥100%~125%, 10 मिनट; 125%~150%, 15 सेकंड; 150%, तुरंत बंद करें | |
| इन्वर्टर दक्षता | ≥85% (80% प्रतिरोधक भार) | |
|
इन्वर्टर रूपांतरण समय (ms) |
≤4ms | |
| कार्य वातावरण | इंसुलेशन शक्ति (इनपुट और आउटपुट) | 1500Vac, 1 मिनट |
| शोर (1 मीटर) | ≤65dB | |
| परिवेश तापमान | -5℃~+40℃ | |
| नमी | 0~90%, कोई संघनन नहीं | |
| उपयोग ऊंचाई (m) | ≤1000 | |
| यांत्रिक आयाम | मानक रैक | 19 इंच 2U रैक माउंट |
| वजन (Kg) | 8 | |
| सुरक्षात्मक कार्य | इनपुट अंडरवोल्टेज, इनपुट ओवरवॉल्टेज सुरक्षा; आउटपुट ओवरलोड सुरक्षा, आउटपुट शॉर्ट सर्किट सुरक्षा | |
2. इन्वर्टर बिजली आपूर्ति कार्य सिद्धांत आरेख
3. उपस्थिति आयाम

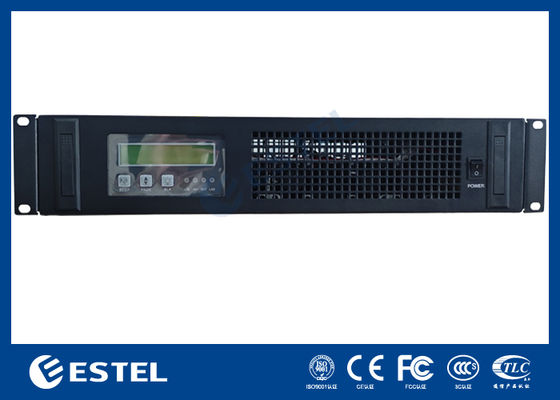

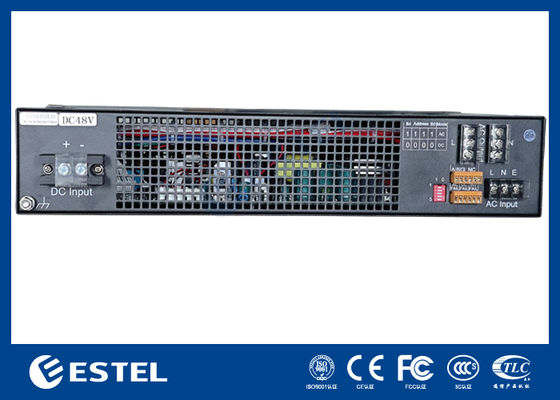

19 इंच 2U रैक माउंट फ्रंट और रियर व्यू
| पोर्ट का नाम | समारोह विवरण | टिप्पणियाँ | |
| DC इनपुट + | बैटरी इनपुट + | DC मॉड्यूल इनपुट धनात्मक है | |
| DC इनपुट - | बैटरी इनपुट - | DC मॉड्यूल इनपुट ऋणात्मक | |
| AC आउटपुट l | AC आउटपुट l | आउटपुट लाइन | |
| AC आउटपुट n | AC आउटपुट n | आउटपुट शून्य रेखा | |
|
AC इनपुट
|
L | AC इनपुट l | इनपुट फायरवायर |
| N | AC इनपुट n | इनपुट शून्य रेखा | |
| E | ग्राउंड | ग्राउंड वायर | |
|
सूखा संपर्क |
मुख्य विफलता | दोष होने पर दो बिंदु जुड़े होते हैं | |
| DC दोष | दोष होने पर दो बिंदु जुड़े होते हैं | ||
| इन्वर्टर दोष | दोष होने पर दो बिंदु जुड़े होते हैं | ||
|
संचार इंटरफ़ेस |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| DIP स्विच |
मोड चयन: नंबर 1 नंबर, "1" AC मुख्य इकाई; "0" DC आपूर्ति है। bo-b3(2-5) पते 00 से 15 तक हैं, सबसे कम 0 है, और सबसे अधिक 15 है। आप 15 पते सेट कर सकते हैं। |
डायल स्विच संचालित करने के बाद प्रभावी होने के लिए बिजली आपूर्ति को पुनरारंभ करें नंबर साइड पर DIP स्विच 1 है, नो साइड पर 0 है (0000-1111) |
|
