4 - 12kW 5U सब्रैक 85-300Vac 200A एम्बेडेड डीसी पावर सिस्टम दूरसंचार के लिए 19-इंच रैक में स्थापित ET48200-003
मूलभूत गुण
उत्पत्ति का स्थान:
शेन्ज़ेन, चीन (मुख्यभूमि)
ब्रांड नाम:
ESTEL
प्रमाणीकरण:
ISO9001, CE, 3C, FCC, TLC
मॉडल नंबर:
ET48200-003
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1
कीमत:
715-4286 usd
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की योग्यता:
प्रति माह 20,000 सेट
उत्पाद सारांश
एम्बेडेड डीसी पावर सिस्टम 1.एम्बेडेड डीसी पावर सिस्टम विनिर्देश प्रकार 4~12kW 5U सब्रैक सिस्टम आयाम 482.0(W)*350.6(D)*5U(H) वज़न ≤20kg (रेक्टिफायर के बिना) शीतलन मोड प्राकृतिक शीतलन स्थापना मोड 19-इंच रैक पर या कैबिनेट के अंदर स्थापित केबलिंग मोड टॉप इनलेट और टॉप आउटलेट रखरखाव मोड फ्रंट रखरखाव, सपोर...
उत्पाद विवरण
प्रमुखता देना:
दूरसंचार के लिए डीसी बिजली प्रणाली
,एम्बेडेड डीसी पावर सिस्टम
,दूरसंचार पावर सिस्टम
Dimension:
482.0(W)*350.6(D)*5U(H)
Weight:
≤20kg (रेक्टिफायर के बिना)
Cooling Mode:
प्राकृतिक शीतलता
Installation Mode:
19 इंच के रैक पर या कैबिनेट के अंदर स्थापित किया गया
Cabling Mode:
ऊपरी प्रवेश और ऊपरी निकास
Maintenance Mode:
सामने का रखरखाव, सपोर्ट मॉड्यूल ग्रेड परिवर्तन
Protection Level:
IP20
Input Mode:
220VAC एकल चरण
उत्पाद वर्णन
एम्बेडेड डीसी पावर सिस्टम
1.एम्बेडेड डीसी पावर सिस्टम विनिर्देश
| प्रकार | 4~12kW 5U सब्रैक | |
| सिस्टम | आयाम | 482.0(W)*350.6(D)*5U(H) |
| वज़न | ≤20kg (रेक्टिफायर के बिना) | |
| शीतलन मोड | प्राकृतिक शीतलन | |
| स्थापना मोड | 19-इंच रैक पर या कैबिनेट के अंदर स्थापित | |
| केबलिंग मोड | टॉप इनलेट और टॉप आउटलेट | |
| रखरखाव मोड | फ्रंट रखरखाव, सपोर्ट मॉड्यूल ग्रेड परिवर्तन | |
| सुरक्षा स्तर | IP20 | |
|
एसी वितरण |
इनपुट मोड | 220VAC सिंगल फेज |
| इनपुट क्षमता | 1×100A/2P | |
| इनपुट आवृत्ति | 45~65Hz, रेटेड मान: 50Hz/60Hz | |
| एसी एसपीडी | 20kA/40kA, 8/20μs | |
| आउटपुट क्षमता | 1×16A/1P, 1×10A/1P | |
|
डीसी वितरण |
आउटपुट वोल्टेज | -43~-58VDC, रेटेड मान: -53.5VDC |
| अधिकतम क्षमता | 12kW(4KW*3) | |
| बैटरी ब्रेकर | 2×125A/1P | |
| लोड ब्रेकर |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| डीसी एसपीडी | 10kA/, 8/20μs | |
| रेक्टिफायर | इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC |
| दक्षता | ＞96.6% | |
| रेटेड पावर | 4000W(176~300VAC) | |
| कार्य तापमान | -40℃~+75℃(50℃ से नीचे पूरी तरह से आउटपुट) | |
| आयाम | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |
| वज़न | ≤2.1kg | |
| शीतलन मोड | प्रतिकूल शीतलन | |
| पावर फैक्टर | ≥0.99 @220Vac 20-100% लोड | |
|
नियंत्रक
|
सिग्नल इनपुट | 3 AI(2 बैटरी तापमान, 1 परिवेश तापमान), 8 DI, 2 RS485। |
| अलार्म आउटपुट | 8 ड्राई कॉन्टैक्ट | |
| संचार पोर्ट | LAN,USB, RS485, SNMP | |
| डिस्प्ले मोड | एलसीडी | |
| पर्यावरण | ऑपरेटिंग तापमान | -40℃~+70℃ |
| भंडारण तापमान | -40℃~+70℃ | |
| ऑपरेटिंग आर्द्रता | 5%~95%(गैर-संघनित) | |
| ऊंचाई | 0~3000m(यदि ऊंचाई 2000m से 3000m की सीमा के भीतर है, तो अधिकतम ऑपरेटिंग तापमान 1℃ घट जाता है क्योंकि ऊंचाई 200m बढ़ जाती है।) | |

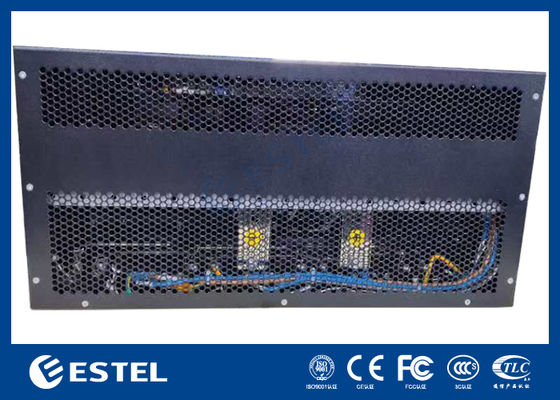

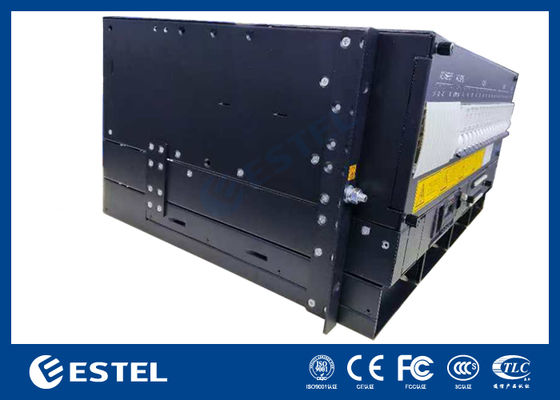

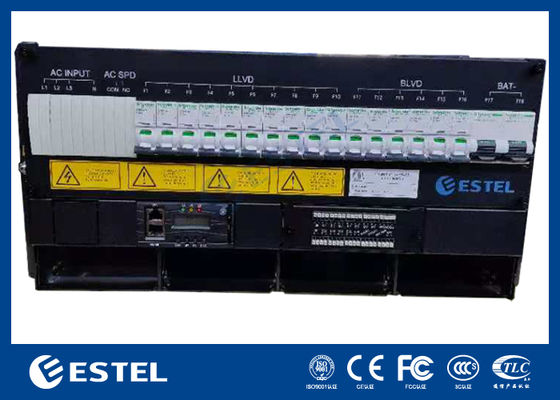

2. उत्पाद चित्र
