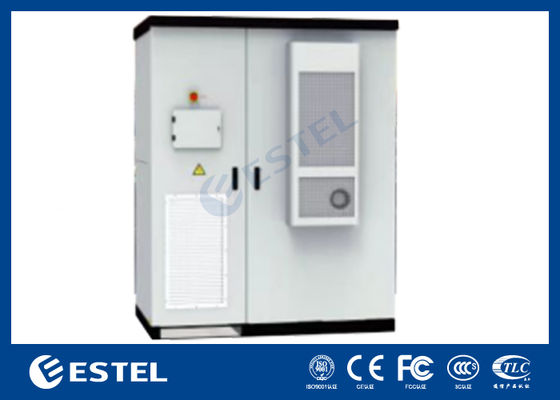

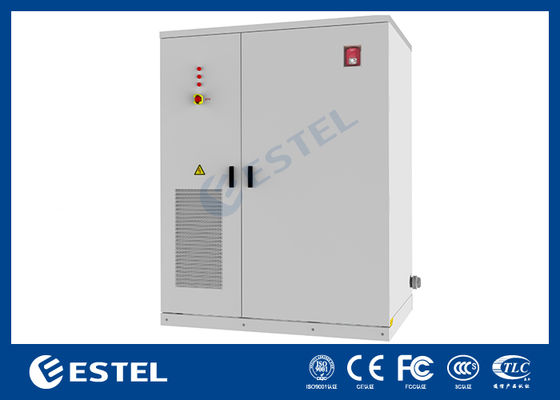

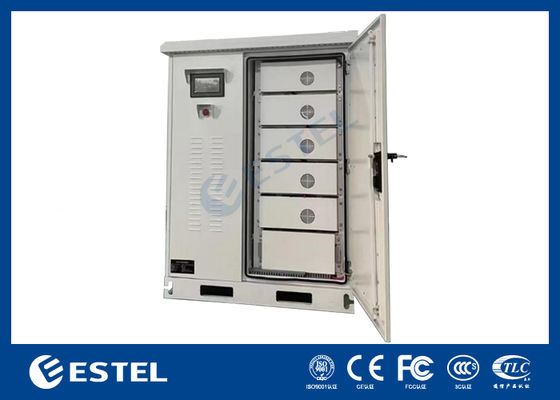

ग्रिड पावर / सोलर पैनल PV के लिए आउटडोर 100kW/215kWh एयर-कूल्ड इंटीग्रेटेड एनर्जी स्टोरेज सिस्टम
उत्पाद विवरण
आउटडोर इंटीग्रेटेड एनर्जी स्टोरेज सिस्टम
,PV इंटीग्रेटेड एनर्जी स्टोरेज सिस्टम
,एयर-कूल्ड इंटीग्रेटेड एनर्जी स्टोरेज सिस्टम
ग्रिड पावर मेन बिजली बचाने और सौर पैनल PV फोटोवोल्टिक ऊर्जा के लिए आउटडोर 100kW/215kWh एकीकृत ऊर्जा भंडारण प्रणाली
1. सिस्टम परिचय
100kW/215kWh एयर-कूल्ड एकीकृत ऊर्जा भंडारण प्रणाली 280Ah लिथियम आयरन फॉस्फेट बैटरी से बनी एक ऊर्जा भंडारण प्रणाली है। इसका ग्रिड पावर पर व्यापक अनुप्रयोग है, और यह पीक शेविंग और वैली फिलिंग, बिजली मांग प्रबंधन, आपातकालीन बिजली आपूर्ति आदि का एहसास कराता है।
2. लाभ
1) एक एकीकृत डिजाइन और सिंगल-क्लस्टर प्रबंधन को अपनाकर, बैटरी के बीच परिसंचरण समस्या और बैरल प्रभाव को हल किया जाता है, जो सिस्टम की सुरक्षा और उत्पाद के जीवन चक्र में निर्वहन क्षमता को बहुत बढ़ाता है;
2) अत्यधिक एकीकृत, यह डिजाइन को सरल बनाता है जबकि सिस्टम की लागत को और कम करता है;
3) यह एक विविध अग्नि सुरक्षा प्रणाली प्राप्त कर सकता है: मानक कॉन्फ़िगरेशन में एक समग्र गैस डिटेक्टर और तापमान-नियंत्रित एरोसोल शामिल है;
4) स्व-विकसित नियंत्रण और संचालन प्रणाली: परिचालन आवश्यकताओं के आधार पर स्वतंत्र रूप से विकसित सॉफ्टवेयर सिस्टम का एक सेट।

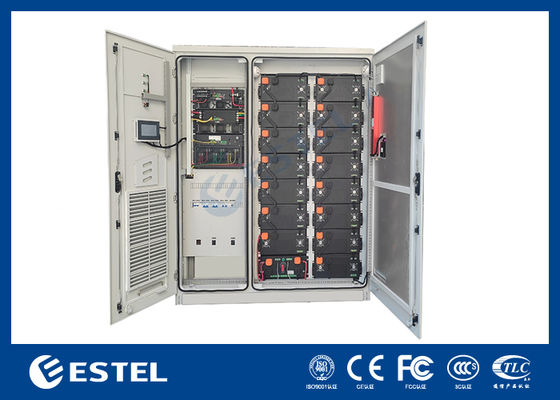

3. सिस्टम संरचना
| 1 | एयर इनलेट | 2 | पीवी इनपुट स्विच | 3 | मेन इनपुट स्विच |
| 4 | एसी आउटपुट स्विच | 5 | उच्च-वोल्टेज बॉक्स | 6 | पैक |
| 7 | दरवाजा बंद | 8 | ईएमएस | 9 | सूचक प्रकाश |
| 10 | एमपीपीटी | 11 | पीसीएस | 12 | एसटीएस |
| 13 | अग्नि सेंसर | 14 | एरोसोल अग्निशामक | 15 | श्रव्य और दृश्य अलार्म |
4. सिस्टम उपकरण सूची
| RYZ100215AF एकीकृत ऊर्जा भंडारण प्रणाली | ||||
| नहीं। | उपकरण | विशिष्टता | इकाई | मात्रा। |
| 1 | कैबिनेट | 1800*2300*1200mm, IP54 | सेट | 1 |
| 2 | बैटरी क्लस्टर | 1P240S, 768V, 280Ah | पीसी | 1 |
| 3 | बीएमएस | 2-लेयर आर्किटेक्चर | सेट | 1 |
| 4 | अग्नि सुरक्षा प्रणाली | तापमान-नियंत्रित एरोसोल | सेट | 1 |
| 5 | पीसीएस | 100kW | सेट | 1 |
| 6 | ईएमएस | वैकल्पिक | सेट | 1 |
5. तकनीकी पैरामीटर
| नहीं। | आइटम | पैरामीटर |
| 1 | सिस्टम नाममात्र क्षमता | 215kWh |
| 2 | बैटरी क्लस्टर समूहीकरण मोड | 1P15S |
| 3 | रेटेड चार्जिंग/डिस्चार्जिंग पावर | 100kW |
| 4 | डीसी वोल्टेज रेंज | 672-864V |
| 5 | ग्रिड पावर वोल्टेज रेंज | AC400V±10% |
| 6 | इन्वर्टर वायरिंग विधि | 3-फेज 3-वायर ऑन-ग्रिड ऑपरेशन |
| 7 | ऑपरेशन मोड | ऑन-ग्रिड ऑपरेशन |
| 8 | सिस्टम दक्षता | ≥85% |
| 9 | पावर फैक्टर | -1～1 (समायोज्य) |
| 10 | रेटेड चार्जिंग/डिस्चार्जिंग करंट | 0.5P |
| 11 | भंडारण तापमान | -30℃~60℃ |
| 12 | अनुमेय कार्य तापमान |
डिस्चार्जिंग -20~55℃; चार्जिंग: 0~55℃ |
| 13 | इष्टतम कार्य तापमान | 25±2℃ |
| 14 | सिस्टम चक्र जीवन | ≥6000 बार |
| 15 | आईपी ग्रेड | IP54 |
| 16 | कैबिनेट आयाम | लगभग W*H*D=1800*2300*1200(mm) |
| 17 | वज़न | लगभग 2850kg |
| 18 | संचार | ईथरनेट, 4जी |
| 19 | आईपी ग्रेड | IP54 |
| 20 | एंटी-जंग वर्ग | ≥C3 |
| 21 | सिस्टम डिजाइन जीवन | ≥10 वर्ष |
| 22 | विद्युत इंटरफ़ेस | 3-फेज 4-वायर +PE |
6. विस्तृत परिचय
1) सामान्य
यह एक मानकीकृत ऊर्जा भंडारण प्रणाली है, जिसकी प्रति कैबिनेट 215kWh की रेटेड क्षमता है। इसमें बैटरी बॉक्स, उच्च-वोल्टेज बॉक्स, ऊर्जा भंडारण इन्वर्टर, एसटीएस, तापमान नियंत्रण प्रणाली, अग्नि सुरक्षा प्रणाली, बिजली वितरण इकाई, बीएमएस (बैटरी प्रबंधन प्रणाली) और ऊर्जा प्रबंधन प्रणाली ईएमएस शामिल हैं, और एपीपी फ़ंक्शन का समर्थन करता है।
उत्पाद बाहरी स्थापना के लिए उपयुक्त है, इसमें मजबूत पर्यावरणीय अनुकूलन क्षमता है, लचीली स्थापना है, कई कैबिनेट का समर्थन करता है, और विस्तार के लिए सुविधाजनक है; इसका उपयोग मुख्य रूप से औद्योगिक और वाणिज्यिक पक्ष पर पीक शेविंग और वैली फिलिंग के लिए किया जाता है, ग्रिड दबाव से राहत मिलती है, और बिजली के खर्च की बचत होती है।
उत्पाद ग्रिड-कनेक्टेड मोड में संचालित होता है। पीसीएस एक तीन-चरण तीन-चरण प्रणाली को अपनाता है। कैबिनेट के लिए AC220V सहायक बिजली आपूर्ति प्रदान करने के लिए ग्रिड साइड से N चरण को कैबिनेट में N पंक्ति से कनेक्ट करना आवश्यक है। विद्युत योजनाबद्ध आरेख इस प्रकार है:
2) विद्युत योजनाबद्ध आरेख
3) बैटरी पैक बॉक्स
RYZ100215AF श्रृंखला उत्पाद 3.2V/280Ah LFP सेल को अपनाते हैं, और प्रत्येक बैटरी पैक बॉक्स में 16 सेल होते हैं, जो 1P16S के मोड में समूहीकृत होते हैं।
4) बैटरी सेल
सिस्टम ब्रांड-नई एलएफपी लिथियम बैटरी (3.2V/280Ah) से लैस है, जिसमें उच्च विशिष्ट ऊर्जा, लंबा चक्र जीवन, कम लागत, सुरक्षा और कोई प्रदूषण नहीं है। वे ऊर्जा भंडारण प्रणालियों में व्यापक रूप से लागू किए गए हैं।
| नहीं। | आइटम | पैरामीटर |
| 1 | बैटरी सेल प्रकार | एलएफपी |
| 2 | रेटेड वोल्टेज | 3.20V |
| 3 | रेटेड क्षमता | 280Ah |
| 4 | रेटेड ऊर्जा | 896Wh |
| 6 | मानक चार्ज और डिस्चार्ज दर | 0.5P |
| 7 | अधिकतम चार्ज और डिस्चार्ज दर | 1P |
| 8 | चार्ज/डिस्चार्ज कट-ऑफ वोल्टेज | 2.5V से 3.65V |
| 9 | चक्रों की संख्या | ＞6000 बार |
| 10 | बैटरी सेल कैलेंडर जीवन | ＞15 वर्ष |
| 11 | बैटरी क्षीणन दर | क्षीणन हर तीन साल में 6% से कम है |
| 12 | चार्ज और डिस्चार्ज दक्षता | ≥94% |
| 18 | वज़न | 5.49kg |
| 19 | आयाम (L*W*H) | 174.7x71.7x204.4mm |
5) बैटरी क्लस्टर
एक बैटरी क्लस्टर एक निश्चित विद्युत तरीके से जुड़े कई बैटरी पैक से बनी एक इकाई है, जिसमें बैटरी रैक, ऊर्जा भंडारण बैटरी, बिजली और नमूना सर्किट, विद्युत इंटरफेस और अन्य घटक शामिल हैं। एक एकल कैबिनेट में 15 1P16S बैटरी पैक और चार्जिंग और डिस्चार्जिंग कार्यों के साथ एक लिथियम आयरन फॉस्फेट एयर-कूल्ड ऊर्जा भंडारण एकीकृत कैबिनेट बनाने के लिए एक 100kW ऊर्जा भंडारण इन्वर्टर होता है। कैबिनेट की नाममात्र क्षमता 215kWh है।
| नहीं। | विवरण | पैरामीटर |
| 1 | बैटरी क्लस्टर ऊर्जा (kWh) | 215.04 |
| 2 | समूहीकरण मोड | 1P15S |
| 3 | नाममात्र वोल्टेज (V) | 768 |
| 4 | ऑपरेटिंग वोल्टेज रेंज (V) |
672V-864V |
| 5 | रेटेड चार्ज और डिस्चार्ज दर | 0.5P |
| 6 | रेटेड चार्जिंग और डिस्चार्जिंग करंट | 140A |
6) पावर रूपांतरण प्रणाली (पीसीएस)
पावर रूपांतरण प्रणाली (पीसीएस) ऊर्जा भंडारण बैटरी प्रणाली की चार्जिंग और डिस्चार्जिंग प्रक्रिया को नियंत्रित करता है, एसी/डीसी रूपांतरण करता है, और ग्रिड पावर न होने पर सीधे एसी लोड को बिजली की आपूर्ति करता है। पीसीएस में एक डीसी/एसी द्विदिश कनवर्टर, एक नियंत्रण इकाई आदि शामिल हैं। पीसीएस नियंत्रक संचार के माध्यम से पृष्ठभूमि नियंत्रण निर्देश प्राप्त करता है, और बिजली निर्देश के संकेत और आकार के अनुसार बैटरी को चार्ज या डिस्चार्ज करने के लिए कनवर्टर को नियंत्रित करता है, जिससे बिजली ग्रिड की सक्रिय शक्ति और प्रतिक्रियाशील शक्ति को समायोजित किया जाता है। पीसीएस नियंत्रक बैटरी पैक की स्थिति की जानकारी प्राप्त करने के लिए आरएस-485 इंटरफ़ेस के माध्यम से बीएमएस के साथ संचार करता है, जो बैटरी के सुरक्षात्मक चार्जिंग और डिस्चार्जिंग का एहसास कर सकता है और सुरक्षित बैटरी संचालन सुनिश्चित कर सकता है।
7) बैटरी प्रबंधन प्रणाली (बीएमएस)
बीएमएस एक 2-लेयर आर्किटेक्चर को अपनाता है। प्रत्येक बैटरी प्रबंधन प्रणाली में एक बैटरी प्रबंधन इकाई (बीएमयू) और एक बैटरी नियंत्रण इकाई (बीसीयू) होती है। बीएमएस सिस्टम में एनालॉग सिग्नल का उच्च-सटीक पता लगाने और रिपोर्टिंग, फॉल्ट अलार्म, अपलोड और स्टोरेज, बैटरी सुरक्षा, पैरामीटर सेटिंग, निष्क्रिय संतुलन, बैटरी पैक एसओसी अंशांकन, ऑपरेशन खाता प्राधिकरण और पासवर्ड प्रबंधन, और अन्य उपकरणों के साथ सूचना संपर्क जैसे कार्य हैं।
8) बैटरी प्रबंधन इकाई (बीएमयू)
गुलाम नियंत्रण इकाई बीएमयू प्रत्येक एकल बैटरी के वोल्टेज और तापमान को सटीक रूप से एकत्र करके बैटरी की स्थिति की वास्तविक समय निगरानी का एहसास कराता है। मॉड्यूल में एक विश्वसनीय डेटा संचार फ़ंक्शन है, और सिस्टम संचालन के दौरान बैटरी प्रबंधन प्रणाली मास्टर कंट्रोल यूनिट या अन्य आवश्यक उपकरणों के साथ संचार कर सकता है।
9) बैटरी नियंत्रण इकाई (बीसीयू)
मुख्य नियंत्रण इकाई बीसीयू बैटरी प्रबंधन प्रणाली के नियंत्रण का मूल है। यह गुलाम नियंत्रण इकाइयों के साथ संचार करके बैटरी सेल के वोल्टेज और तापमान का पता लगाता है, और बैटरी पैक के कुल वोल्टेज, चार्ज और डिस्चार्ज करंट और जमीन के लिए इन्सुलेशन प्रतिरोध जैसे बाहरी विशेषता मापदंडों का पता लगाता है। यह उपयुक्त एल्गोरिदम के अनुसार लिथियम बैटरी (क्षमता, एसओसी, एसओएच, आदि) की आंतरिक स्थिति का अनुमान लगाता है और निगरानी करता है। इस आधार पर, यह लिथियम बैटरी पैक के चार्ज और डिस्चार्ज प्रबंधन, थर्मल प्रबंधन, इन्सुलेशन डिटेक्शन, सिंगल सेल बैलेंसिंग प्रबंधन और फॉल्ट अलार्म का एहसास कराता है; यह संचार बस के माध्यम से पीसीएस, ईएमएस, मानव-मशीन इंटरफ़ेस और अन्य उपकरणों के साथ डेटा का आदान-प्रदान कर सकता है, और डेज़ी चेन के माध्यम से बीएमयू के साथ संचार कर सकता है।
| एनओ। | आइटम | पैरामीटर |
| 1 | डिवाइस मॉडल | बीसीयू |
| 2 | वर्तमान पहचान | 0A～±300A (वैकल्पिक) |
| 3 | वोल्टेज नमूनाकरण सटीकता | 1% (रेटेड) |
| 4 | संचार इंटरफ़ेस | RS485,CAN |
| 5 | बिजली की आपूर्ति वोल्टेज | 12VDC (रेटेड) |
| 6 | डिवाइस बिजली की खपत | ≤3W |
| 7 | ऑपरेटिंग तापमान | -40℃~+65℃ |
| 8 | पर्यावरण आर्द्रता | ≤95% |
| 9 | ऊंचाई | ≤4000m |
| 10 | अधिकतम बीएमयू प्रबंधन मात्रा | 64 पीसीएस |
| 11 | एसओसी गणना त्रुटि | ≤5% |
-
