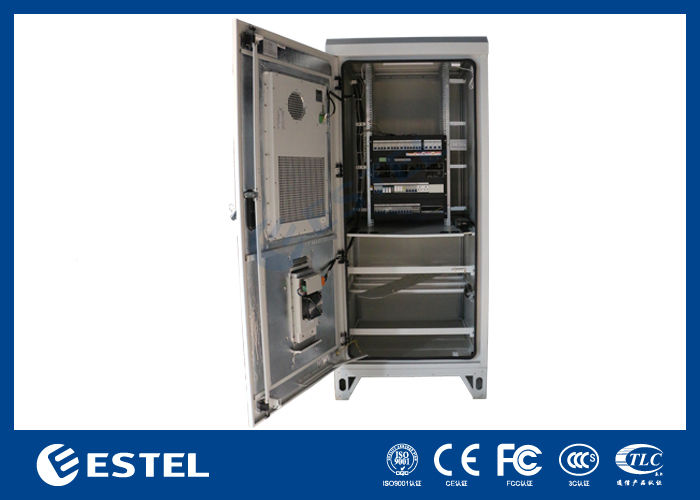

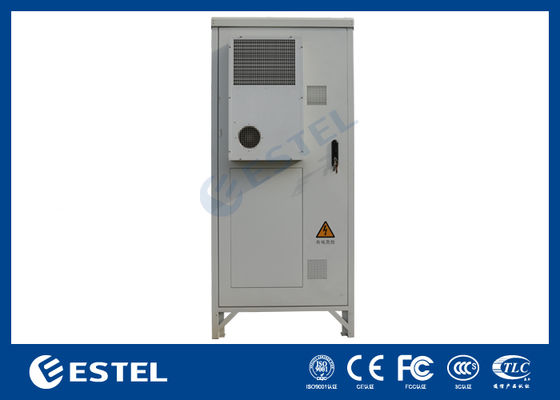

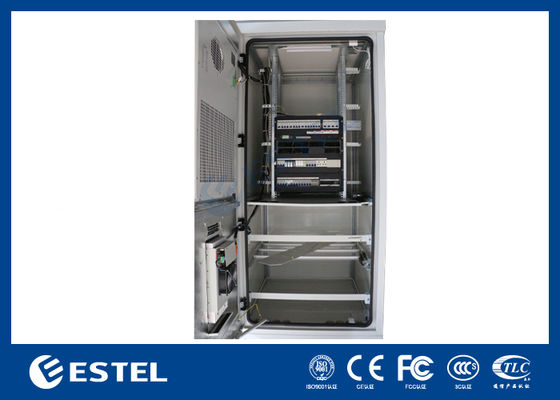

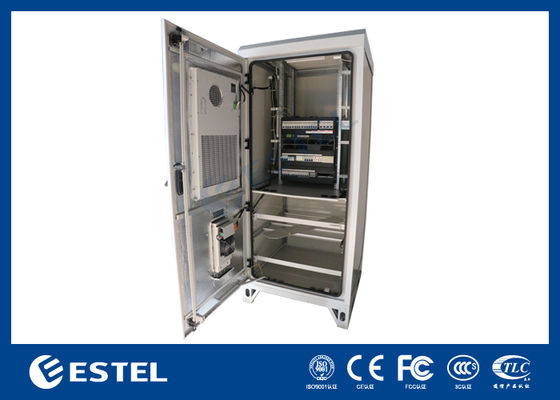

22U IP65 आउटडोर दूरसंचार कैबिनेट विरोधी चोरी और मौसम प्रतिरोधी सुविधाओं के साथ
उत्पाद विवरण
चोरी विरोधी आउटडोर दूरसंचार कैबिनेट
,IP65 आउटडोर दूरसंचार कैबिनेट
,22U मौसम प्रतिरोधी दूरसंचार कैबिनेट
बाहरी दूरसंचार कैबिनेट मुख्य तकनीकी विनिर्देश
1. आउटडोर दूरसंचार कैबिनेट तकनीकी पैरामीटर
|
विन्यास |
पद |
तकनीकी पैरामीटर |
|
कैबिनेट |
मॉडल |
ET7565200C-22U |
|
सुरक्षा स्तर |
IP65 |
|
|
बाहरी आयाम |
H2000mm×W750mm×D650mm (अनुकूलन का समर्थन) |
|
|
आंतरिक स्थान |
दोहरी केबिन संरचना, ऊपरी केबिन 19 इंच 22U, बैटरी पैनलों के दो परतों के साथ निचले केबिन |
|
|
सामग्री |
जस्ती स्टील; कैबिनेट मोटाईः 1.2 मिमी; एकल दीवार; असर भाग मोटाईः 2.0 मिमी |
|
|
इन्सुलेशन |
एकल दीवार 20 मिमी पीईएफ ((गहनता वैकल्पिक) |
|
|
कोटिंग |
पॉलिएस्टर पाउडर कोटिंग |
|
|
रंग |
RAL7035 |
|
|
ताला |
तीन बिंदु ताला |
|
|
हिंज |
अंतर्निहित घुमावदार हिंज |
|
|
स्थापना विकल्प |
फर्श पर लगा हुआ, छत पर लगा हुआ |
|
|
केबल रूटिंग |
कैबिनेट के नीचे, इनलेट/आउटलेट नीचे की ओर |
|
|
रखरखाव |
सामने का रखरखाव |
|
|
शीतलन |
डीसी एयर कंडीशनर,3000W,48VDC,RS485 |
|
|
TEC एयर कंडीशनर,200W,48VDC |
||
|
पावर सिस्टम |
(1) ऊँचाईः 12U (2) एसी इनपुटः तीसरा चरण: 200-240 वैक/346-415 वैक एकल-चरणः 200-240 वैक (3) इनपुट सर्किट ब्रेकर: 63A/3P इनपुट बिजली संरक्षणः वर्ग C (20KA/40KA) (3) 4kW रेक्टिफायर मॉड्यूल* 8; (4) नियंत्रक MC2600 (5) बैटरी MCB 4*125A/2P. (6) भारः LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
पावर पर्यावरण मॉनिटर |
(1) पावर पर्यावरण मॉनिटरः PM5000 × 1 दरवाजे का चुंबकीय सेंसर: HO-03×1 बाढ़: S3-WDT-P×1 धुआं सेंसर:-JTY-GD-CA2001L×1 तापमान और आर्द्रता सेंसरः PM5000TT-TEMP×1 तेल स्तर सेंसरः KNMY-268×1 (2) 19 इंच के खंभे पर लगाया जाने वाला पावर एनवायरनमेंट मॉनिटर, फ्रंट मेंटेनेंस |
|
|
बैटरी |
लिथियम बैटरी 48VDC 100AH*4 |
|
|
पंखा |
DC48V+ तापमान नियंत्रण |
|
|
दीपक |
48 वीडीसी एलईडी |
|
|
अन्य |
संयोजक बॉक्स, केबल |
|
|
पर्यावरण |
कार्य तापमान |
-40°C~+55°C (+सौर विकिरण) |
|
भंडारण तापमान |
-40°C~+70°C |
|
|
कार्यशील आर्द्रता |
5%~95% ((कोई संघनक नहीं) |
|
|
कार्य ऊंचाई |
0~4000 मीटर |
|
2.बाहरी दूरसंचार कैबिनेटआयामी आरेख
-
