एफएसयू फील्ड पर्यवेक्षण इकाई डेटा अधिग्रहण सिग्नल प्रोसेसिंग प्रोटोकॉल बेस स्टेशन के दूरसंचार बिजली प्रणाली में संचार
उत्पाद विवरण
दूरसंचार बिजली प्रणाली एफएसयू
,एफएसयू फील्ड पर्यवेक्षण इकाई
,संचार एफएसयू फील्ड पर्यवेक्षण इकाई
बेस स्टेशनों के दूरसंचार पावर सिस्टम के लिए डेटा अधिग्रहण और प्रसंस्करण समर्थन बुद्धिमान प्रोटोकॉल और संचार के साथ फील्ड पर्यवेक्षण इकाई
1) परिचय:

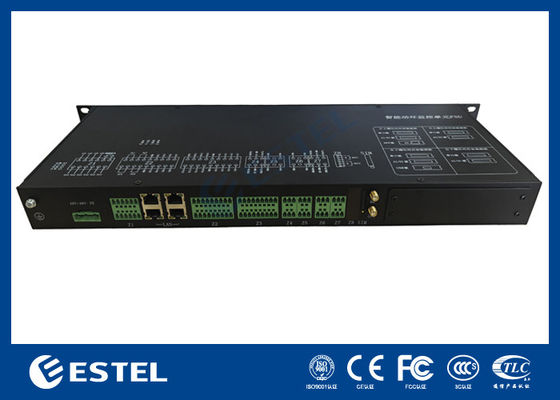

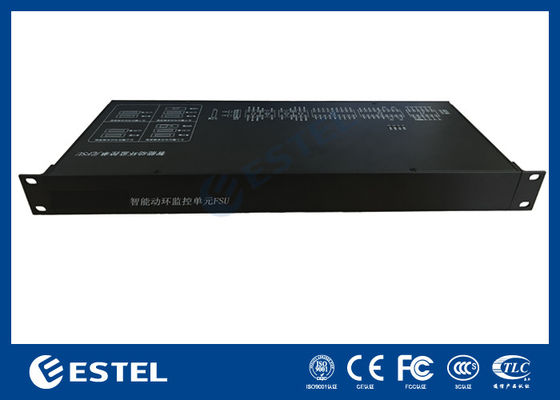

PM5000TT दूरसंचार स्टेशन और आउटडोर एकीकृत पावर कैबिनेट के लिए एक नया डिज़ाइन किया गया फील्ड पर्यवेक्षण इकाई (FSU) है, इसे अंतर्निहित 4G वायरलेस मॉड्यूल के साथ डिज़ाइन किया गया है।
इसका उपयोग विभिन्न फील्ड पर्यावरण मापदंडों, पावर उपकरण संचालन मापदंडों और विभिन्न प्रकार के स्विच मान अलार्म संकेतों के अधिग्रहण के लिए किया जाता है, ताकि डेटा अधिग्रहण और भंडारण, आउटपुट नियंत्रण, रिमोट संचार आदि के कार्यों को महसूस किया जा सके।
2) तकनीकी पैरामीटर:
| आइटम | पैरामीटर | विवरण |
| AI/DI इनपुट | 8 |
0-5V एनालॉग या डिजिटल इनपुट; एनालॉग अधिग्रहण सटीकता: 0.5%; DI अधिग्रहण सटीकता: 100%; |
| DI इनपुट | 16 | अधिग्रहण सटीकता: 100% |
| DO आउटपुट | 4 | 1A/30V, DO सटीकता: 100% |
| बुद्धिमान इंटरफ़ेस (दक्षिण इंटरफ़ेस) | 8 |
4 R232/485 विन्यास योग्य सीरियल पोर्ट; 4 RS485 सीरियल पोर्ट; 1200-19200bps; |
| RJ-45 | 4 |
10M/100M ईथरनेट पोर्ट; IEEE 802.3 10/100 Base-T; |
| 4G (उत्तर इंटरफ़ेस) | 1 | एकाधिक मानक के लिए एम्बेडेड 4G मॉड्यूल |
| DC 12V आउटपुट | 6 |
12VDC±10%, वर्तमान > 2A; पावर > 15W सेंसर के लिए पावर सप्लाई |
| फ्लैश | 4G | 3 महीने से अधिक ऐतिहासिक डेटा भंडारण |
| एलईडी | 4 | पावर, रनिंग, नेटवर्क, अलार्म |
| पावर सप्लाई | -36 से -72VDC | एंटी-इनवर्स्ड |
| आयाम और माउंटिंग | 1U, 180mm | 19 इंच 1U रैक चेसिस |
| ऑपरेशन तापमान | -20 से 60℃ | |
| ऑपरेशन आर्द्रता | 95% | |
| पावर पोर्ट लाइटनिंग | कॉमन मोड: 5KA; डिफरेंस मोड: 5KA | |
| सिग्नल पोर्ट लाइटनिंग | कॉमन मोड: 3KA; डिफरेंस मोड: 2KA | |
| सुरक्षा स्तर | IP20 | |
| बिजली की खपत | 25W | |
| MTBF | >100000h | |
| वॉचडॉग | हार्डवेयर वॉचडॉग |
3) पर्यावरण स्थिति निगरानी और नियंत्रण
- तापमान और आर्द्रता - T&H सेंसर के माध्यम से
- धुआं स्थिति - स्मोक सेंसर के माध्यम से
- गति का पता लगाना - इन्फ्रारेड और माइक्रोवेव डुअल पैसिव सेंसर के माध्यम से
- जल लॉगिंग स्थिति - जल सेंसर के माध्यम से
- वीडियो स्नैपशॉट और भंडारण - आईपी कैमरे के माध्यम से
- रिमोट लाइटिंग नियंत्रण - लाइटिंग कंट्रोलर के माध्यम से
- रिमोट प्रवेश नियंत्रण - प्रवेश गार्ड कंट्रोलर के माध्यम से
4) उपयोगकर्ता इंटरफ़ेस:
यह उपकरण एक उपयोगकर्ता के अनुकूल इंटरफ़ेस प्रदान करता है, जो उपयोगकर्ता के सिस्टम के सभी निगरानी मापदंडों तक आसान पहुंच और देखने की सुविधा प्रदान करता है। कई साइटों में तैनाती के साथ, उपयोगकर्ता प्रत्येक साइट की स्थिति की एक-क्लिक जांच का एहसास कर सकता है।

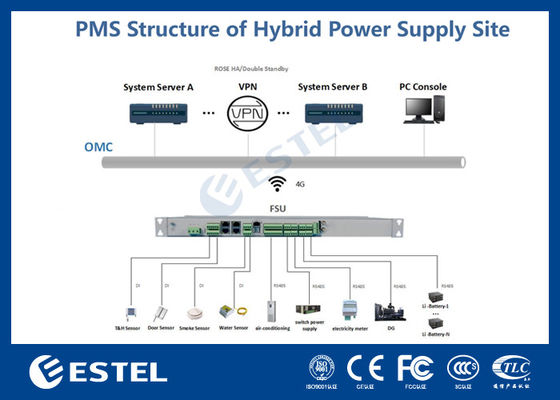

5) नेटवर्क टोपोलॉजी:
यह उपकरण मुख्य पावर, सौर पावर और डीजल जनरेटर सहित कई पावर सप्लाई संसाधनों के कनेक्शन का समर्थन करता है। विभिन्न प्रकार के सेंसर के साथ कनेक्शन के माध्यम से, यह फील्ड वातावरण और पावर सप्लाई स्थिति के लिए चौतरफा निगरानी और नियंत्रण का एहसास करता है, जिसमें तापमान और आर्द्रता, डोर एक्सेस, स्मोक, वाटर इमर्स, एयर कंडीशनर, स्विच पावर, इलेक्ट्रिक मीटर, डीजल जनरेटर स्थिति, बैटरी चार्जिंग स्थिति के पैरामीटर शामिल हैं। नीचे उपयोगकर्ता के सिस्टम में इसके कनेक्शन की मुख्य टोपोलॉजी दी गई है:
-
