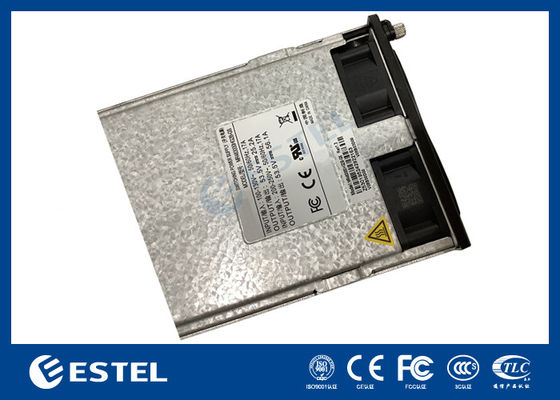

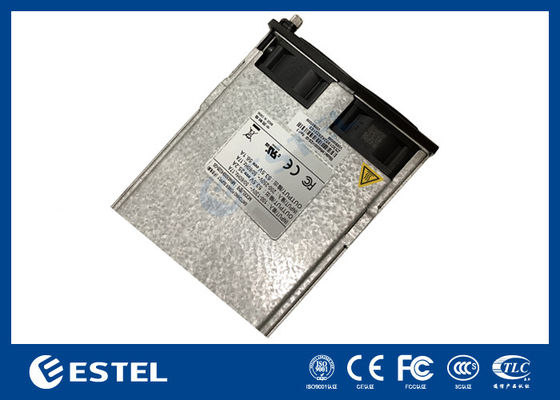

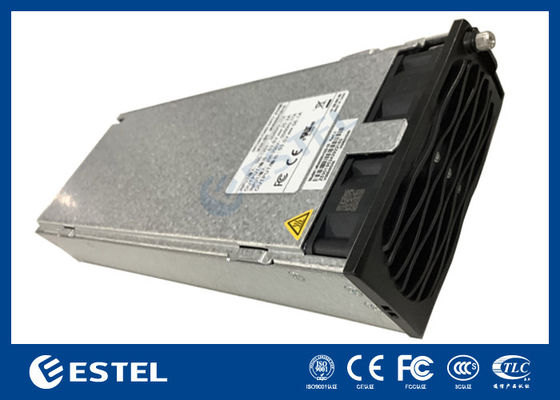

विश्वसनीयता

एमटीबीएफ

>500,000 घंटे (25°C)

श्रव्य शोर

विनिर्देश

≤55dB ((A) (40°C)

पिन नंबर

पिन फ़ंक्शन का वर्णन

1,2

आउटपुट 48V-

3,4

प्री-चार्ज

5,6

आउटपुट 48V+

7

रेक्टिफायर का ग्रुप एड्रेस वायर

8

रेक्टिफायर का समूह आंतरिक पता तार

13

CANL

14

CANH

31,32

मॉड्यूल सुरक्षा ग्राउंड

33,34

एसी इनपुट तटस्थ ((एन)

सूचक

सूचक

रंग

स्थिति

स्थिति का वर्णन

प्रस्तावित समाधान

शक्ति

सूचक

हरी

पर

मॉड्यूल एसी इनपुट सामान्य है

सामान्य स्थिति, कोई कार्रवाई आवश्यक नहीं

बंद

मॉड्यूल का एसी इनपुट असामान्य है (कोई इनपुट शक्ति नहीं

आपूर्ति, इनपुट पावर सप्लाई ओवर वोल्टेज और

कम वोल्टेज आदि)

जांचें कि इनपुट सामान्य है या नहीं; यदि इनपुट सामान्य है, तो इनपुट

रेक्टिफायर मॉड्यूल

4 हर्ट्ज चमकती

(4 बार/सेकंड)

मैनुअल क्वेरी स्थिति

सामान्य स्थिति, कोई कार्रवाई आवश्यक नहीं

अलार्म

सूचक

पीला

बंद

कोई असामान्य अलार्म नहीं

सामान्य स्थिति, कोई कार्रवाई आवश्यक नहीं

पर

तापमान पूर्व अलार्म (परिवेश का तापमान 65°C से अधिक ~

अत्यधिक तापमान बंद)

जांचें कि क्या वेंटिलेशन

मॉड्यूल अवरुद्ध हैं और क्या परिवेश का तापमान सामान्य है

निष्क्रिय बंद (जब मॉड्यूल निष्क्रिय में है)

बंद, केवल सुरक्षा संकेतक चालू है, और

मॉड्यूल अलार्म की सूचना नहीं देता है)

सामान्य स्थिति, कोई कार्रवाई आवश्यक नहीं

290Vac

वोल्टेज<300Vac

जांचें कि इनपुट वोल्टेज सामान्य है या नहीं

मॉड्यूल करंट लिमिटिंग

सामान्य स्थिति, कोई कार्रवाई आवश्यक नहीं

4 हर्ट्ज चमकती

(4 बार/सेकंड)

मॉड्यूल हार्डवेयर पता त्रुटि

जांचें कि क्या मॉड्यूल जगह में डाला गया है और लॉक है

0.5Hz

झिलमिलाहट

(1 गुना/2s)

मॉड्यूल और बाहर के बीच संचार बाधित है

रेक्टिफायर मॉड्यूल को बदलें या

निगरानी मॉड्यूल; बिजली प्रणाली के CAN बस के तारों में त्रुटियों की जांच करें

दोष सूचक

लाल

बंद

कोई असामान्य अलार्म नहीं

सामान्य स्थिति, कोई कार्रवाई आवश्यक नहीं

पर

आउटपुट के कारण लॉक है

ओवर वोल्टेज या मॉड्यूल जगह में नहीं डाला जाता है

रेक्टिफायर मॉड्यूल को अनप्लग करें, 1 मिनट से अधिक प्रतीक्षा करें, और फिर इसे डालें

रेक्टिफायर मॉड्यूल के आंतरिक दोष के कारण कोई आउटपुट नहीं

रेक्टिफायर मॉड्यूल को बदलें
