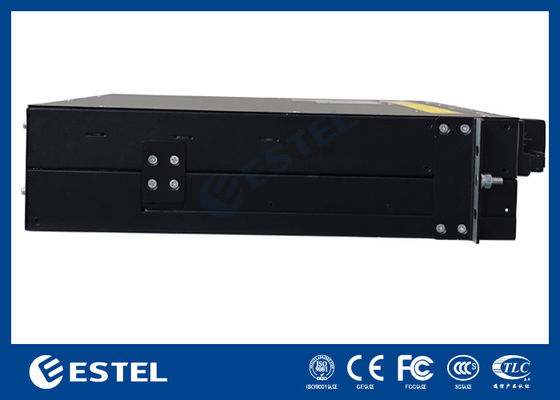

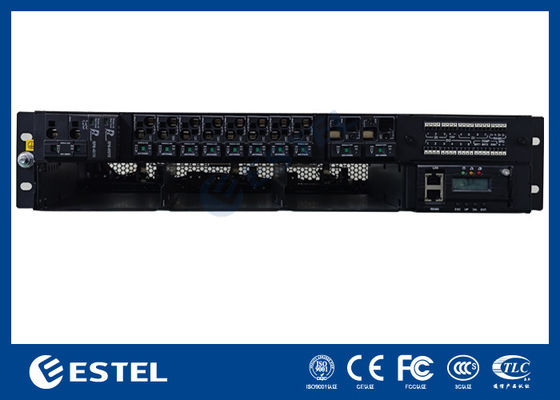

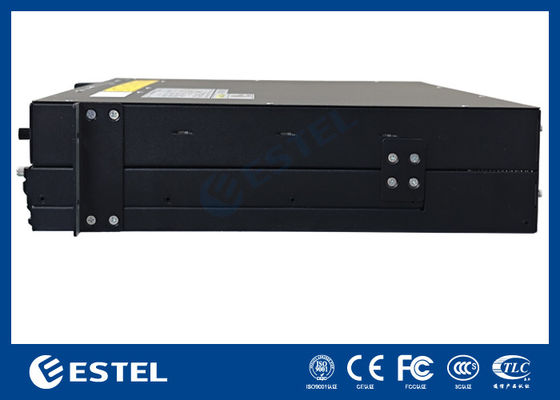

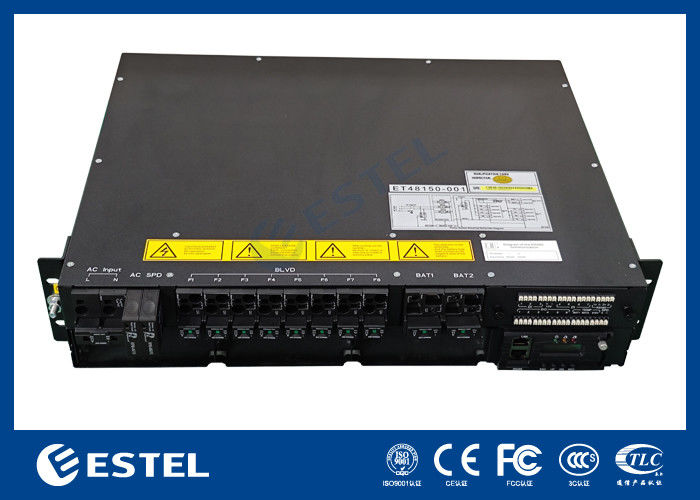

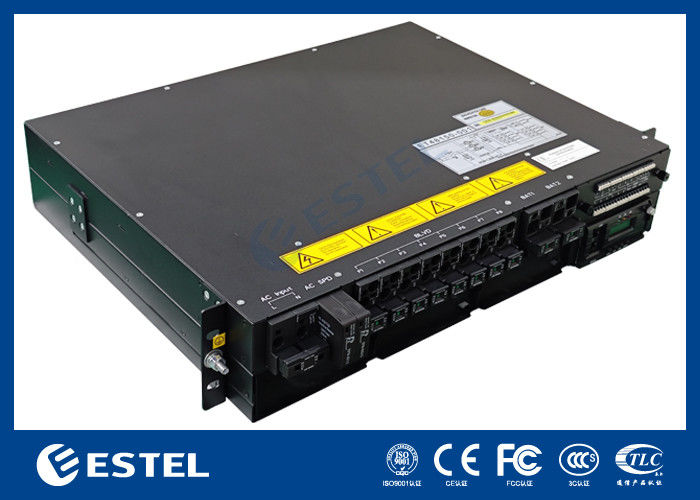

ET48200 M5E32A 2U कॉम्पैक्ट टेलीकॉम पावर सिस्टम उच्च घनत्व 12KW रैक माउंट
उत्पाद विवरण
2U कॉम्पैक्ट दूरसंचार बिजली प्रणाली
,उच्च घनत्व 12KW रैक-माउंट पावर
,दूरसंचार बिजली प्रणाली की गारंटी
ET48200 M5E32A 2U कॉम्पैक्ट पावर सिस्टम टेलीकॉम के लिए उच्च घनत्व 12KW रैक माउंट
परिचय
ESTEL ET48200 M5E32A एक नई एम्बेडेड कॉम्पैक्ट बिजली आपूर्ति है, जिसमें एक उपन्यास वास्तुशिल्प डिजाइन है जो छोटे आकार और उच्च बिजली घनत्व (2U में 12KW तक) प्रदान करता है। यह प्रणाली ग्राहक लचीलेपन को प्राथमिकता देती है।
इसके उच्च-घनत्व प्लग करने योग्य सर्किट ब्रेकर और रेक्टिफायर विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए सहज फ़ील्ड कॉन्फ़िगरेशन की अनुमति देते हैं। MC2600 नियंत्रक के साथ जोड़े गए MR48 श्रृंखला रेक्टिफायर सुरक्षित, विश्वसनीय और लचीले संचालन की गारंटी देते हैं। अधिकांश अलमारियों के लिए पर्याप्त कॉम्पैक्ट, यह एक आदर्श प्रतिस्थापन इकाई है। ईएसटीईएल की सिद्ध तकनीक पर निर्मित, एमआर48 श्रृंखला भविष्य की मांगों को पूरा करने के लिए तैयार है।
प्रमुख विशेषताऐं
-
मानक 19-इंच चौड़ाई, बहुमुखी;
-
2यू अत्यधिक कॉम्पैक्ट डिजाइन, जगह और स्थापना लागत की बचत;
-
बुद्धिमान प्रबंधन, ऑनलाइन रिमोट रखरखाव, साइट पहुंच और रखरखाव लागत को कम करना;
-
बैटरी जीवन बढ़ाने के लिए उत्तम बैटरी प्रबंधन;
-
विभिन्न प्रकार के संचार पोर्ट प्रदान करता है;
-
लचीली नेटवर्किंग और रिमोट मॉनिटरिंग प्राप्त करने के लिए LAN/RS232/RS485 इंटरफ़ेस, LAN-SNMP, TCP/IP;
-
रेक्टिफायर मॉड्यूल और नियंत्रक हॉट-स्वैपेबल, सुविधाजनक ऑनलाइन रखरखाव हो सकते हैं;
-
वाइड एसी इनपुट वोल्टेज रेंज (90~300Vac);
-
बुद्धिमान प्रबंधन: ऑनलाइन रिमोट रखरखाव साइट विज़िट और रखरखाव लागत को कम करता है।
अनुप्रयोग परिदृश्य
-
साइट विस्तार
-
वायरलेस बेस स्टेशन
-
ट्रांसमिशन नेटवर्क
-
उद्यमों का संचार नेटवर्क
विशेष विवरण
|
उत्पाद मॉडल |
ET48200 M5E32A |
||
|
प्रणाली |
आयाम(मिमी) |
482.0(डब्ल्यू)*350.0(डी)*2यू(एच) |
|
|
वज़न |
<10 किग्रा (रेक्टिफायर मॉड्यूल और पैकेजिंग के बिना) |
||
|
ठंडा करने की विधि |
प्राकृतिक शीतलता |
||
|
इंस्टालेशन |
19-इंच रैक माउंट |
||
|
रूटिंग विधि |
फ्रंट इनलेट और फ्रंट आउटलेट |
||
|
रखरखाव विधि |
फ्रंट मेंटेनेंस, हॉट-स्वैप का समर्थन |
||
|
सुरक्षा स्तर |
आईपी20 |
||
|
एसी वितरण |
इनपुट मोड |
एकल चरण 220V |
|
|
इनपुट क्षमता |
1*63ए/2पी |
||
|
आवृत्ति |
45~65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज |
||
|
एसी एसपीडी |
10kA/20kA, 8/20μs |
||
|
डीसी वितरण |
आउटपुट वोल्टेज |
-43~-58वीडीसी, रेटेड आउटपुट: -53.5वीडीसी |
|
|
अधिकतम योग्यता |
9 किलोवाट (3 किलोवाट*3) |
12 किलोवाट (4 किलोवाट*3) |
|
|
बैटरी ब्रेकर |
2 * 125ए/1पी |
||
|
लोड ब्रेकर |
2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P(अधिकतम 8 लोड एमसीबी) |
||
|
1 एक्स एलवीडी 200ए |
|||
|
दिष्टकारी मॉड्यूल |
इनपुट वोल्टेज |
85VAC～300VAC, रेटेड मूल्य: 220VAC |
|
|
क्षमता |
≥96.6% |
||
|
रेटेड आउटपुट पावर |
4000W (176Vac～300Vac) |
||
|
कार्य तापमान |
-40℃~+75℃(पूरी तरह से आउटपुट 50℃ से नीचे) |
||
|
आकार |
106.5मिमी(डब्ल्यू)×286मिमी(डी)×41.5मिमी(1यू/एच) |
||
|
वज़न |
≤2.1 किग्रा |
||
|
ठंडा करने की विधि |
जबरदस्ती ठंडा करना |
||
|
ऊर्जा घटक |
≥0.99 @220Vac 20-100% लोड |
||
|
नियंत्रक |
सिग्नल इनपुट |
4 एएल (3 बैटरी तापमान, 1 परिवेश तापमान), 7 डीएल (एसपीडी, 6 सामान्य डीएल) |
|
|
अलार्म आउटपुट |
6 शुष्क संपर्क |
||
|
संचार बंदरगाह |
आरएस485, एसएनएमपी |
||
|
प्रदर्शन मोड |
एलसीडी |
||
|
पर्यावरण |
परिचालन तापमान |
-40℃~+65℃ |
|
|
भंडारण तापमान |
-40℃~+70℃ |
||
|
परिचालन आर्द्रता |
5%~95%(गैर संघनक) |
||
|
ऊंचाई |
0~3000 मीटर (जब ऊंचाई 2000 मीटर और 3000 मीटर के बीच होती है, तो ऊंचाई में प्रत्येक 200 मीटर की वृद्धि के साथ अधिकतम ऑपरेटिंग तापमान 1 डिग्री सेल्सियस कम हो जाता है) |
||
आरेख
MR483000HG2B-CS
-
अधिकतम दक्षता >96%
-
पावर 55℃ से 75℃ तक व्युत्पन्न
-
<176VAC पर आउटपुट पावर व्युत्पन्न
-
उच्च शक्ति घनत्व
|
एसीइनपुट |
डीसी आउटपुट |
||
|
इनपुट वोल्टेज (नाममात्र) |
110VAC/220VAC |
आउटपुट वोल्टेज |
-42 से -58वीडीसी, रेटेड: -53.5वीडीसी |
|
इनपुट वोल्टेज रेंज |
85 से 290VAC |
चरम दक्षता |
>96% |
|
अधिकतम इनपुट करंट |
18ए |
अधिकतम योग्यता |
3000W |
|
इनपुट आवृत्ति |
45 से 65 हर्ट्ज |
अधिकतम आउटपुट करंट |
56.1ए |
|
ऊर्जा घटक |
≥0.99 (220VAC @ 20% से 100% लोड) |
टीएचडी |
≤5% @ 50% से 100% लोड |
|
नियंत्रण एवं निगरानी |
पर्यावरण |
||
|
संचार प्रोटोकॉल |
कर सकना |
ईएमसी |
EN55032 वर्ग B；EN55035;IEC61000-3-2；IEC61000-3-3 |
|
नेतृत्व किया |
हरा-सामान्य; पीला-अलार्म; लाल-दोष |
सुरक्षा |
UL62368-1;EN62368-1；IEC62368-1 |
एमआर484000एसजी1-जीएस
एलअधिकतम दक्षता >96.5%
एल पावर 45℃ से 75℃ तक व्युत्पन्न
एल <176VAC पर आउटपुट पावर व्युत्पन्न
एल उच्च शक्ति घनत्व
|
एसीइनपुट |
डीसी आउटपुट |
||
|
इनपुट वोल्टेज (नाममात्र) |
110VAC/220VAC |
आउटपुट वोल्टेज |
-42 से -58वीडीसी, रेटेड: -53.5वीडीसी |
|
इनपुट वोल्टेज रेंज |
85 से 290VAC |
चरम दक्षता |
>96.5% |
|
अधिकतम इनपुट करंट |
26ए |
अधिकतम योग्यता |
4350W |
|
इनपुट आवृत्ति |
45 से 65 हर्ट्ज |
अधिकतम आउटपुट करंट |
81.3ए |
|
ऊर्जा घटक |
≥0.99 (220VAC @ 20% से 100% लोड) |
टीएचडी |
<3% @ ≥50% लोड |
|
नियंत्रण एवं निगरानी |
पर्यावरण |
||
|
संचार प्रोटोकॉल |
कर सकना |
ईएमसी |
EN55032 वर्ग B；EN55035;IEC61000-3-11；IEC61000-3-12 |
|
नेतृत्व किया |
हरा-सामान्य; पीला-अलार्म; लाल-दोष |
सुरक्षा |
UL62368-1;EN62368-1；IEC62368-1 |
एमसी2600 नियंत्रक
परिचय
MC2600 मेगमीट द्वारा विकसित नई पीढ़ी का DC पावर कंट्रोलर है। नियंत्रक प्राथमिक प्रोसेसर के रूप में AR 32-बिट कॉर्टेक्स-M4CPU को अपनाता है। Mc2600 कई सुविधाएँ और कार्य प्रदान करता है, और एक अधिक मजबूत, उपयोगकर्ता के अनुकूल और उपयोग में आसान इंटरफ़ेस, शक्तिशाली एचवीब्रिड पावर प्रबंधन फ़ंक्शन जिसमें डीजल प्रबंधन, वीआरएलए और इथियम-आयन बैटरी और सौर मॉड्यूल शामिल हैं।
प्रमुख विशेषताऐं
-
उन्नत शेड्यूलटेस्ट, निरंतर परीक्षण और लघु परीक्षण सहित स्वचालित बैटरी परीक्षण
-
कॉन्फ़िगरेशन फ़ाइल अपलोड सुविधा का उपयोग करके इंस्टॉलेशन समय को कम करें
-
रेक्टिफायर के लिए ऊर्जा बचत स्टैंडबाय फ़ंक्शन के कारण कम परिचालन लागत
-
1 से 40 रेक्टिफायर तक का प्रबंधन करता है
माप
24 x एनालॉग और 9 x डिजिटल इनपुट रीडिंग जिसमें शामिल हैं: सिस्टम वोल्टेज, लोड करंट, बैटरी करंट, बैटरी तापमान, 8*Dl, 8*D0, आदि
संचार
कंट्रोलर होस्ट कंप्यूटर के साथ 2 मोड में संचार करता है: 485 रुपये और ईथरनेट (वेब या एसएनएमपी)। परिचालन पैरामीटर सेट करना और संपादित करना, डेटा लॉग डाउनलोड करना और इतिहास अलार्म वेब ब्राउज़र के माध्यम से उपलब्ध हैं। नियंत्रक और रेक्टिफायर और सौर मॉड्यूल के बीच संचार CAN संचार का उपयोग करता है।
एसएनएमपी प्रोटोकॉल बैटरी बीएमएस, डीजी या एक्सटेंशन फ़ंक्शन डिवाइस के लिए GET, SET और TRAP 4xRs485 पोर्ट का समर्थन करता है
अलार्म इतिहास लॉग
1000 इवेंट अलार्म इतिहास लॉग, सिस्टम विश्लेषण के लिए FlFO
सिस्टम स्टेटर्स लॉग
आउटपुट वोल्टेज और लोड करंट रीडिंग के 1000 रिकॉर्ड, और ऐतिहासिक बैटरी परीक्षण रीडिंग के 50 रिकॉर्ड
एलसीडी और एलईडी
स्थिति, अलार्म, उपयोगकर्ता सेटिंग्स तक पहुंचने के लिए 128 x 32 एलसीडी स्क्रीन डिस्प्ले; हरे/पीले/लाल एलईडी संचालन की स्थिति और अलार्म दर्शाते हैं
बैटरी प्रबंधन
-
फ्लोट/बूस्ट चार्ज
-
बैटरी परीक्षण
-
तापमान मुआवजा
-
बैटरी क्षमता भविष्यवाणी
-
कम वोल्टेज/कैप वियोग
-
कम/उच्च तापमान
-
वियोग
बैटरी प्रबंधन
-
एक सिस्टम के भीतर कई मेगमीटरेक्टिफायर और/या सोलर मॉड्यूल का प्रबंधन करता है
-
रेक्टिफायर रन टाइम को बराबर करें
-
आजीवन अनुकूलन
-
सक्रिय की संख्या अनुकूलित करें
-
उच्चतम दक्षता के लिए रेक्टिफायर
अलार्म/घटनाएँ
-
एसपीडी अलार्म
-
डिजिटल इनपुट अलार्म
-
फ़्यूज़ अलार्म लोड करें
-
मैनुअल मोड अलार्म
-
वर्तमान असंतुलन
-
परिवेश तापमान अलार्म
-
लोड डिस्कनेक्ट करें
-
एसी बिजली की विफलता
-
बैटरी फ़्यूज़ अलार्म
-
बैटरी डिस्चार्ज
-
बैटरी परीक्षण विफल
-
बैटरी असंतुलन
-
बैटरी डिस्कनेक्ट
-
बैटरी तापमान सेंसर की खराबी
-
बैटरी तापमान अलार्म
-
बीएमएस संचार फाई
-
रेक्टिफायर एसी इनपुट विफलता
-
सुधारक दोष
-
रेक्टिफायर पंखे की खराबी
-
रेक्टिफायर सुरक्षा सक्रिय
-
रेक्टिफायर चालू/बंद स्थिति
-
रेक्टिफायर संचार विफल
-
सिस्टम ऊर्जा-बचत मोड
-
ऊर्जा-बचत मोड में रुकावट
-
सौर मॉड्यूल संचार विफल
-
सौर मॉड्यूल दोष
-
सौर मॉड्यूल पंखे की खराबी
-
सौर मॉड्यूल सुरक्षा सक्रिय
-
सौर मॉड्यूल चालू/बंद स्थिति
-
सौर मॉड्यूल इनपुट विफलता
-
एसी ओवर वोल्टेज और अंडर वोल्टेज
-
डीसी ओवर वोल्टेज और अंडर वोल्टेज
MC2900 नियंत्रक
परिचय
Mc2900 मेगमीट द्वारा विकसित नवीनतम पीढ़ी का डीसी पावर कंट्रोलर है। यह ARM Cortex-A8 CPU, 256Nflash, 512M SRAM और linux ऑपरेटिंग सिस्टम पर आधारित है। Mc2900 एक अधिक मजबूत, उपयोगकर्ता के अनुकूल और उपयोग में आसान इंटरफ़ेस प्रदान करता है। नियंत्रक रेक्टिफायर, सौर मॉड्यूल, पवन मॉड्यूल, डीसी/डीसी मॉड्यूल, एचवीडीसी मॉड्यूल, डीजल, वीआरएलए बैटरी और लिथियम-आयन बैटरी का प्रबंधन कार्य प्रदान करता है।
प्रमुख विशेषताऐं
-
एलपीवी4 स्टेटिक/डीएचसीपी, एलपीवी6 स्टेटिक/डीएचसीपी, टीसीपी/आईपी, यूडीपी, एचटीटीपीएस, एसएनएमपी वी1/वी2सी/वी3
-
बहुभाषी एलसीडी और वेब डिस्प्ले
-
USB/WEB/WIFl/ब्लूटूथ के माध्यम से नियंत्रक फ़र्मवेयर का उन्नयन
-
1 से 48 रेक्टिफायर तक का प्रबंधन करता है
माप
22 x एनालॉग और 12 x डिजिटल इनपुट रीडिंग जिसमें शामिल हैं: सिस्टम वोल्टेज, लोड करंट, बैटरी करंट, बैटरी तापमान, परिवेश तापमान, परिवेश आर्द्रता, 12 * डीएल। 8*डीओआदि।
संचार
नियंत्रक होस्ट कंप्यूटर के साथ 2 मोड में संचार करता है: रुपये485 और ईथरनेट (टीसीपी/पी, यूडीपी, https और एसएनएमपी)। ऑपरेशनल पैरामीटर सेट करना और संपादित करना, ऑपरेशनल इतिहास और अलार्म इतिहास डाउनलोड करना वेब ब्राउज़र पर उपलब्ध है। नियंत्रक और रेक्टिफायर और सौर मॉड्यूल के बीच संचार CAN संचार का उपयोग करता है।
एसएनएमपी प्रोटोकॉल बैटरी बीएमएस, डीजी या एक्सटेंशन फ़ंक्शन बोर्डों के लिए GET, SET और TRAP 4xRS485 पोर्ट का समर्थन करता है
अलार्म इतिहास लॉग
200000 इतिहास अलार्म और 100000 इतिहास घटनाएँ
सिस्टम स्टेटर्स लॉग
5000 बैटरी परीक्षण लॉग, 5000 बैटरी चार्ज लॉग, 5000 बैटरी डिस्चार्ज लॉग, 5000 डीजी रनिंग लॉग
एलसीडी और एलईडी
वर्तमान परिचालन स्थितियों, अलार्म, उपयोगकर्ता सेटिंग्स तक पहुंचने के लिए 128 x 160 एलसीडी स्क्रीन डिस्प्ले; हरे/पीले/लाल एलईडी संचालन स्थिति और अलार्म का संकेत देते हैं
संग्रहण एवं प्रबंधन
-
रेक्टिफायर, सौर मॉड्यूल, पवन मॉड्यूल, डीसी/डीसी मॉड्यूल, डीसी/एसी मॉड्यूल, एचवीडीसी मॉड्यूल डेटा
-
नारद और शॉटो लिथियम बैटरी पैकडेटा संग्रह
-
RS485 या CAN इंटरफ़ेस पर आधारित किसी भी मॉडबस/YDT-1363 प्रोटोकॉल की लिथियम बैटरी
-
जिआंगसु याओ बैटरीनिरीक्षण डेटा अधिग्रहण
-
स्मार्ट एसी मीटर या स्व-विकसित एसीमीटरिंग बोर्ड डेटा संग्रह
-
स्मार्ट डीसी मीटर डेटा संग्रहस्मार्ट डीजी डेटा संग्रह और प्रबंधन
-
स्मार्ट एटीएस डेटा संग्रह और प्रबंधन, जलवायु डेटा संग्रह और प्रबंधन, स्मार्ट सीबी डेटा संग्रह और प्रबंधन
-
ऊर्जा गणना
बैटरी प्रबंधन
-
बूट और फ्लोट प्रबंधन
-
चार्ज वर्तमान सीमा प्रबंधन
-
तापमान मुआवजा
-
एल.वी.डी
-
बैटरी परीक्षण
-
मध्यबिंदु वोल्टेजक्षमता गणना
-
पीक कट
-
लिथियम बैटरी प्रबंधन
-
बैटरी क्षमता के अनुसार स्विच करें
-
बैटरी वोल्टेज के अनुसार स्विच करें
-
डीजी परीक्षण
-
शेष ईंधन की गणना
-
ऊर्जा इनपुट प्राथमिकता प्रबंधन
-
रेक्टिफायर ऊर्जा बचत प्रबंधन
-
दिष्टकारी घूर्णन
अलार्म/घटनाएँ
-
एसपीडी अलार्म
-
डिजिटल इनपुट अलार्म
-
फ़्यूज़ अलार्म लोड करें
-
मैनुअल मोड अलार्म
-
वर्तमान असंतुलन
-
परिवेश तापमान अलार्म
-
लोड डिस्कनेक्ट करें
-
एसी बिजली की विफलता
-
बैटरी फ़्यूज़ अलार्म
-
बैटरी डिस्चार्ज
-
बैटरी परीक्षण विफल
-
बैटरी असंतुलन
-
बैटरी डिस्कनेक्ट
-
बैटरी तापमान सेंसर की खराबी
-
बैटरी तापमान अलार्म
-
बीएमएस संचार विफल
-
रेक्टिफायर एसी इनपुट विफलता
-
सुधारक दोष
-
रेक्टिफायर पंखे की खराबी
-
रेक्टिफायर सुरक्षा सक्रिय
-
रेक्टिफायर चालू/बंद स्थिति
-
रेक्टिफायर संचार विफल
-
सिस्टम ऊर्जा-बचत मोड
-
ऊर्जा-बचत मोड में रुकावट
-
सौर मॉड्यूल संचार विफल
-
सौर मॉड्यूल दोष
-
सौर मॉड्यूल पंखे की खराबी
-
सौर मॉड्यूल सुरक्षा सक्रिय
-
सौर मॉड्यूल चालू/बंद स्थिति
-
सौर मॉड्यूल इनपुट विफलता
-
एसी ओवर वोल्टेज और अंडर वोल्टेज
-
डीसी ओवर वोल्टेज और अंडर वोल्टेज
-
