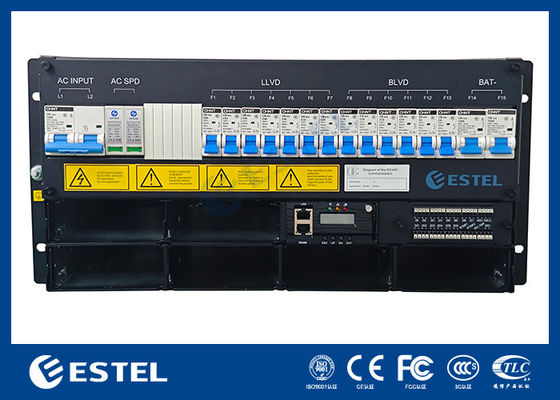

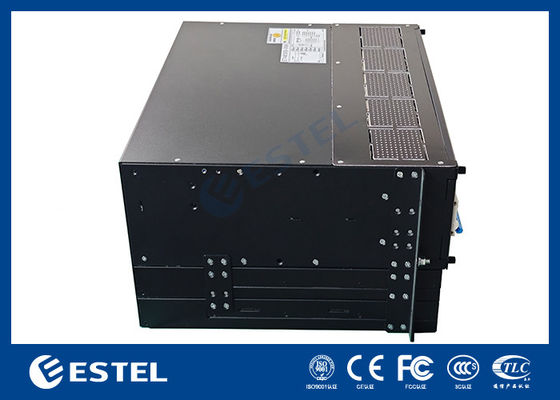

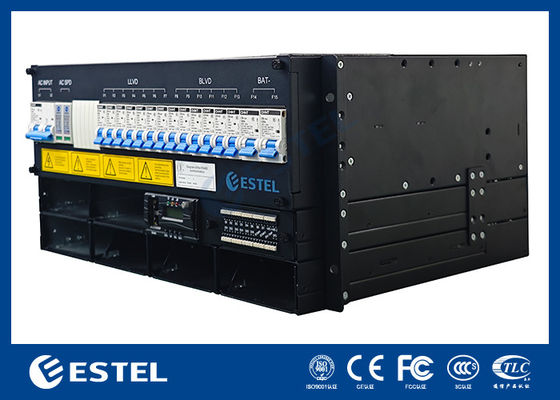

ESTEL 5U आउटडोर दूरसंचार कैबिनेट के लिए एम्बेडेड पावर सिस्टम, दूरसंचार के लिए कॉम्पैक्ट डिजाइन रेक्टिफायर सिस्टम
उत्पाद विवरण
आउटडोर दूरसंचार कैबिनेट के लिए पावर सिस्टम
,दूरसंचार के लिए सुधारक
,दूरसंचार के लिए सुधारक प्रणाली
5U एम्बेडेड पावर सिस्टम
1परिचय
ईएसटीएल ईटी48300 एम5ई65ए एक नई एम्बेडेड कॉम्पैक्ट पावर सप्लाई है, जिसमें एक उपन्यास वास्तुशिल्प डिजाइन है जो एक छोटे आकार और उच्च शक्ति घनत्व (5 यू में 24KW तक) प्रदान करता है।यह प्रणाली ग्राहक की लचीलापन को प्राथमिकता देती है.
फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए 5U ऊंचाई कॉम्पैक्ट डिजाइन। सिस्टम अधिकतम शक्ति 300A है, एसी / बैटरी / लोड एमसीबी के साथ।केबल MCB और बसबार के साथ सामने पहुँच रहे हैंएमआर48 श्रृंखला के रेक्टिफायरों को MC2600 नियंत्रक के साथ जोड़ा गया है जो सुरक्षित, विश्वसनीय और लचीला संचालन सुनिश्चित करता है। अधिकांश अलमारियों के लिए पर्याप्त कॉम्पैक्ट, यह एक आदर्श प्रतिस्थापन इकाई है।ईएसटीईएल की सिद्ध तकनीक पर निर्मित, MR48 श्रृंखला भविष्य की मांगों को पूरा करने के लिए तैयार है।
प्रमुख विशेषताएं
- मानक 19 इंच चौड़ाई, बहुमुखी;
- 5U अत्यधिक कॉम्पैक्ट डिजाइन, अंतरिक्ष और स्थापना लागत की बचत;
- बुद्धिमान प्रबंधन, ऑनलाइन दूरस्थ रखरखाव, साइट तक पहुंच और रखरखाव लागत को कम करना;
- बैटरी के जीवन को लम्बा करने के लिए बेहतरीन बैटरी प्रबंधन;
- विभिन्न प्रकार के संचार पोर्ट प्रदान करता है;
- लचीली नेटवर्किंग और दूरस्थ निगरानी प्राप्त करने के लिए LAN/RS232/RS485 इंटरफेस, LAN-SNMP, TCP/IP;
- रेक्टिफायर मॉड्यूल और नियंत्रक गर्म-स्वैप करने योग्य, सुविधाजनक ऑनलाइन रखरखाव हो सकते हैं;
- व्यापक एसी इनपुट वोल्टेज रेंज (90~300Vac);
- बुद्धिमान प्रबंधनः ऑनलाइन दूरस्थ रखरखाव साइट पर यात्राओं और रखरखाव लागत को कम करता है।
2अनुप्रयोग परिदृश्य
- साइट का विस्तार
- वायरलेस बेस स्टेशन
- ट्रांसमिशन नेटवर्क
- उद्यमों का संचार नेटवर्क
3विनिर्देश
| उत्पाद मॉडल | ET48300 M5E65A | ||
| प्रणाली | आयाम ((मिमी) | 482.0(W) *350(D) *5U(H) | |
| वजन | ≤20 किलोग्राम (सिधा करने वालों के बिना) | ||
| शीतलन मोड | प्राकृतिक शीतलन | ||
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | ||
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास | ||
| रखरखाव मोड | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन | ||
| सुरक्षा स्तर | IP20 | ||
| एसी वितरण | इनपुट मोड | 220Vac ((L-L) | |
| इनपुट क्षमता | 1×125A/2P | ||
| इनपुट वोल्टेज रेंज | 90 ~ 300Vac | ||
| एसी एसपीडी | 20kA/40kA, 8/20μs | ||
| डीसी वितरण | आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | |
| अधिकतम क्षमता | 18kW ((6×3KW) | 24kW ((6×4KW) | |
| बैटरी तोड़ने वाले | 2×125A/1P | ||
| लोड ब्रेकर |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| रेक्टिफायर मॉड्यूल | इनपुट वोल्ट | 85VAC ₹300VAC, नामित 220VAC | |
| दक्षता | ≥96%@पीक मान | ||
| नामित शक्ति | 3000W ((176~300VAC) | ||
| कार्य तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) | ||
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | ||
| वजन | ≤2kg | ||
| शीतलन मोड | फैन के साथ मजबूर ठंडा | ||
|
नियंत्रक
|
सिग्नल इनपुट | 4 AI (3 बैटरी temp., 1 परिवेश temp.),6 DI (SPD, 6 सामान्य DI) | |
| अलार्म आउटपुट | 6 शुष्क संपर्क | ||
| संचार पोर्ट | LAN/RS232/RS485 इंटरफ़ेस, LAN-SNMP, TCP/IP | ||
| प्रदर्शन मोड | एलसीडी | ||
| पर्यावरण | परिचालन तापमान | -40°C~+75°C (पूर्ण भार पर काम करते समय तापमान 50°C से अधिक नहीं होता है) | |
| भंडारण तापमान | -40°C~+75°C | ||
| परिचालन आर्द्रता | 0%~95% ((गैर-संक्षेपण) | ||
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) | ||
4.एम्बेडेड पावर सिस्टमआरेख
5.MR483000HG2B-CS
- अधिकतम दक्षता >96%
- 55°C से 75°C तक शक्ति घटाना
- <176VAC पर आउटपुट पावर रेटिंग
- उच्च शक्ति घनत्व
| एसी इनपुट | डीसी आउटपुट | ||
| इनपुट वोल्टेज (नामी) | 110VAC/220VAC | आउटपुट वोल्टेज | -42 से -58 वीडीसी, रेटेडः -53.5 वीडीसी |
| इनपुट वोल्टेज रेंज | 85 से 290VAC | अधिकतम दक्षता | >96% |
| अधिकतम इनपुट करंट | 18A | अधिकतम क्षमता | 3000W |
| इनपुट आवृत्ति | 45 से 65 हर्ट्ज | अधिकतम आउटपुट करंट | 56.1ए |
| शक्ति कारक | ≥ 0.99 (220VAC @ 20% से 100% लोड) | टीएचडी | ≤ 5% @ 50% से 100% भार |
| नियंत्रण और निगरानी | पर्यावरण | ||
| संचार प्रोटोकॉल | कर सकते हैं | ईएमसी | EN55032 वर्ग B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| एलईडी | हरा-सामान्य; पीला-अलार्म; लाल-भंग | सुरक्षा | UL62368-1;EN62368-1;IEC62368-1 |
6.MR484000SG1-GS
l अधिकतम दक्षता >96.5%
l 45°C से 75°C तक शक्ति घटाना
l <176VAC पर आउटपुट पावर रेटिंग
उच्च शक्ति घनत्व
| एसी इनपुट | डीसी आउटपुट | ||
| इनपुट वोल्टेज (नामी) | 110VAC/220VAC | आउटपुट वोल्टेज | -42 से -58 वीडीसी, रेटेडः -53.5 वीडीसी |
| इनपुट वोल्टेज रेंज | 85 से 290VAC | अधिकतम दक्षता | > 96.5% |
| अधिकतम इनपुट करंट | 26A | अधिकतम क्षमता | 4350W |
| इनपुट आवृत्ति | 45 से 65 हर्ट्ज | अधिकतम आउटपुट करंट | 81.3A |
| शक्ति कारक | ≥ 0.99 (220VAC @ 20% से 100% लोड) | टीएचडी | < 3% @ ≥ 50% भार |
| नियंत्रण और निगरानी | पर्यावरण | ||
| संचार प्रोटोकॉल | कर सकते हैं | ईएमसी | EN55032 वर्ग B;EN55035;IEC61000-3-11;IEC61000-3-12 |
| एलईडी | हरा-सामान्य; पीला-अलार्म; लाल-भंग | सुरक्षा | UL62368-1;EN62368-1;IEC62368-1 |
7.MC2600 नियंत्रक
परिचय
MC2600 Megmeet द्वारा विकसित नई पीढ़ी का DC पावर कंट्रोलर है। नियंत्रक प्राथमिक प्रोसेसर के रूप में AR 32-बिट कॉर्टेक्स-M4CPU को अपनाता है। Mc2600 कई सुविधाओं और कार्यों की पेशकश करता है, और एक अधिक मजबूत, अधिक शक्तिशाली, और अधिक विश्वसनीय है।उपयोगकर्ता के अनुकूल, और उपयोग करने में आसान इंटरफ़ेस, डीजल प्रबंधन, वीआरएलए और आईथियम-आयन बैटरी और सौर मॉड्यूल सहित शक्तिशाली एचबीआरआईडी पावर मैनेजमेंट फ़ंक्शन।
प्रमुख विशेषताएं
- उन्नत अनुसूचित परीक्षण, निरंतर परीक्षण और लघु परीक्षण सहित स्वचालित बैटरी परीक्षण
- कॉन्फ़िगरेशन फ़ाइलअपलोड सुविधा का उपयोग करके स्थापना समय को कम करें
- ऊर्जा की बचत के कारण कम परिचालन लागत
- 1 से 40 रेक्टिफायरों का प्रबंधन करता है
माप
24 x एनालॉग और 9 x डिजिटल इनपुट रीडिंग जिसमें शामिल हैंः सिस्टम वोल्टेज, लोड करंट, बैटरी करंट, बैटरी तापमान, 8*Dl, 8*D0, आदि
संचार
नियंत्रक मेजबान कंप्यूटर के साथ 2 मोड में संवाद करता हैः Rs485 और ईथरनेट (WEB या SNMP) । परिचालन मापदंडों को सेट करना और संपादित करना,डेटा लॉग और इतिहास अलार्म डाउनलोड करना WEB ब्राउज़र के माध्यम से उपलब्ध हैनियंत्रक और सुधारकों तथा सौर मॉड्यूल के बीच संचार CAN संचार का उपयोग करता है।
एसएनएमपी प्रोटोकॉल बैटरी बीएमएस, डीजी या एक्सटेंशन फ़ंक्शन डिवाइस के लिए जीईटी, एसईटी और ट्रैप 4xआरएस485 पोर्ट का समर्थन करता है
अलार्म इतिहास लॉग
1000 घटना अलार्म इतिहास लॉग, सिस्टम विश्लेषण के लिए FlFO
सिस्टम स्टार्ट लॉग
आउटपुट वोल्टेज और लोड करंट रीडिंग के 1000 रिकॉर्ड और बैटरी परीक्षण रीडिंग के 50 रिकॉर्ड
एलसीडी और एलईडी
128 x 32 एलसीडी स्क्रीन एक्सेस स्टेटस, अलार्म, उपयोगकर्ता सेटिंग्स के लिए; हरे/पीले/लाल एलईडी ऑपरेशन स्टेटस और अलार्म इंगित करते हैं
बैटरी प्रबंधन
- फ्लोट/बूस्ट शुल्क
- बैटरी परीक्षण
- तापमान मुआवजा
- बैटरी क्षमता का पूर्वानुमान
- कम वोल्टेज/कैप डिस्कनेक्शन
- निम्न/उच्च तापमान
- विच्छेदन
बैटरी प्रबंधन
- एक प्रणाली में कई मेगामीटरेक्टिफायर और/या सौर मॉड्यूल का प्रबंधन करता है
- के लिए समानांतर रेक्टिफायर रन समय
- जीवनकाल अनुकूलन
- सक्रिय संख्या का अनुकूलन
- उच्चतम दक्षता के लिए रेक्टिफायर
अलार्म/घटनाएं
- एसपीडी अलार्म
- डिजिटल इनपुट अलार्म
- लोड फ्यूज अलार्म
- मैनुअल मोड अलार्म
- वर्तमान असंतुलन
- परिवेश तापमान अलार्म
- लोड डिस्कनेक्ट
- एसी बिजली की विफलता
- बैटरी फ्यूज अलार्म
- बैटरी डिस्चार्ज
- बैटरी परीक्षण विफल
- बैटरी असंतुलन
- बैटरी डिस्कनेक्ट करें
- बैटरी तापमान सेंसर की खराबी
- बैटरी तापमान अलार्म
- बीएमएस संचार
- रेक्टिफायर एसी इनपुट विफलता
- रेक्टिफायर दोष
- रेक्टिफायर पंखे की खराबी
- रेक्टिफायर सुरक्षा सक्रिय
- रेक्टिफायर चालू/बंद स्थिति
- सुधारक संचार विफल
- सिस्टम ऊर्जा-बचत मोड
- ऊर्जा-बचत मोड का विराम
- सौर मॉड्यूल संचार विफल
- सौर मॉड्यूल की खराबी
- सौर मॉड्यूल के प्रशंसक की खराबी
- सौर मॉड्यूल सुरक्षा सक्रिय
- सौर मॉड्यूल चालू/बंद स्थिति
- सौर मॉड्यूल की इनपुट विफलता
- AC ओवर वोल्टेज और अंडर वोल्टेज
- DC ओवर वोल्टेज और अंडर वोल्टेज
8.MC2900 नियंत्रक
परिचय
Mc2900 Megmeet द्वारा विकसित नवीनतम पीढ़ी का DC पावर कंट्रोलर है। यह ARM कॉर्टेक्स-ए 8 CPU, 256Nflash, 512M SRAM और लिनक्स ऑपरेटिंग सिस्टम पर आधारित है। Mc2900 एक अधिक मजबूत, उपयोगकर्ता के अनुकूल प्रदान करता है,और उपयोग करने में आसान इंटरफ़ेसनियंत्रक रेक्टिफायर, सौर मॉड्यूल, पवन मॉड्यूल, डीसी/डीसी मॉड्यूल, एचवीडीसी मॉड्यूलडीजल, वीआरएलए बैटरी और लिथियम-आयन बैटरी का प्रबंधन कार्य प्रदान करता है।
प्रमुख विशेषताएं
- lpv4 स्थिर/DHCP,lpv6 स्थिर/DHCP,TCP/IP, UDP,HTTPS,SNMP V1/V2C/V3
- बहुभाषी एलसीडी और वेब डिस्प्ले
- USB/WEB/WIFl/bluetooth के माध्यम से नियंत्रक फर्मवेयर उन्नयन
- 1 से 48 रेक्टिफायरों का प्रबंधन करता है
माप
22 x एनालॉग और 12 x डिजिटल इनपुट रीडिंग जिसमें शामिल हैंः सिस्टम वोल्टेज, लोड करंट, बैटरी करंट, बैटरी तापमान, परिवेश तापमान, परिवेश आर्द्रता,12*Dl. 8*DO. आदि।
संचार
नियंत्रक 2 मोड में मेजबान कंप्यूटर के साथ संवाद करता हैः Rs485 और ईथरनेट (टीसीपी/पी, यूडीपी, https और एसएनएमपी).ऑपरेशनल हिस्ट्री और अलार्म हिस्ट्री डाउनलोड करना WEB ब्राउज़र पर उपलब्ध है. नियंत्रक और रेक्टिफायर और सौर मॉड्यूल के बीच संचार CAN संचार का उपयोग करता है।
एसएनएमपी प्रोटोकॉल बैटरी बीएमएस, डीजी या एक्सटेंशन फ़ंक्शन बोर्ड के लिए जीईटी, एसईटी और ट्रैप 4xआरएस 485 पोर्ट का समर्थन करता है
अलार्म इतिहास लॉग
200000 इतिहास अलार्म और 100000 इतिहास घटनाएं
सिस्टम स्टार्ट लॉग
5000 बैटरी परीक्षण लॉग, 5000 बैटरी चार्ज लॉग, 5000 बैटरी डिस्चार्ज लॉग, 5000 डीजी रनिंग लॉग
एलसीडी और एलईडी
128 x 160 एलसीडी स्क्रीन वर्तमान परिचालन स्थितियों, अलार्म, उपयोगकर्ता सेटिंग्स तक पहुँचने के लिए; हरा/पीला/लाल एलईडी ऑपरेशन स्थिति और अलार्म इंगित करता है
संग्रह और प्रबंधन
- रेक्टिफायर,सौर मॉड्यूल, पवन मॉड्यूल,डीसी/डीसी मॉड्यूल,डीसी/एसी मॉड्यूल,एचवीडीसी मॉड्यूल डेटा
- नारदा और शोटो लिथियम बैटरी पैकडेटा संग्रह
- RS485 या CAN इंटरफ़ेस पर आधारित किसी भी modbus/YDT-1363 प्रोटोकॉल की लिथियम बैटरी
- Jiangsu याओ बैटरी निरीक्षण और अधिग्रहण
- स्मार्ट एसी मीटर या स्वयं विकसित एसीमीटर बोर्ड डेटा संग्रह
- स्मार्ट डीसी मीटर डेटा संग्रहस्मार्ट डीजी डेटा संग्रह और प्रबंधन
- स्मार्ट एटीएस डेटा संग्रह और प्रबंधनजलवायु डेटा संग्रह और प्रबंधनस्मार्ट सीबी डेटा संग्रह और प्रबंधन
- ऊर्जा गणना
बैटरी प्रबंधन
बूट और फ्लोट प्रबंधन
l लोड करंट सीमा प्रबंधन
l तापमान मुआवजा
एलवीडी
बैटरी परीक्षण
l मध्य बिंदु वोल्टेज क्षमता गणना
चोटी काटना
लिथियम बैटरी प्रबंधन
l बैटरी क्षमता के अनुसार स्विच करें
मैं बैटरी वोल्टेज के अनुसार स्विच
डीजी परीक्षण
l शेष ईंधन की गणना
l ऊर्जा इनपुट प्राथमिकता प्रबंधन
l रेक्टिफायर ऊर्जा बचत प्रबंधन
l रेक्टिफायर का रोटेशन
अलार्म/घटनाएं
- एसपीडी अलार्म
- डिजिटल इनपुट अलार्म
- लोड फ्यूज अलार्म
- मैनुअल मोड अलार्म
- वर्तमान असंतुलन
- परिवेश तापमान अलार्म
- लोड डिस्कनेक्ट
- एसी बिजली की विफलता
- बैटरी फ्यूज अलार्म
- बैटरी डिस्चार्ज
- बैटरी परीक्षण विफल
- बैटरी असंतुलन
- बैटरी डिस्कनेक्ट करें
- बैटरी तापमान सेंसर की खराबी
- बैटरी तापमान अलार्म
- बीएमएस संचार विफल
- रेक्टिफायर एसी इनपुट विफलता
- रेक्टिफायर दोष
- रेक्टिफायर पंखे की खराबी
- रेक्टिफायर सुरक्षा सक्रिय
- रेक्टिफायर चालू/बंद स्थिति
- सुधारक संचार विफल
- सिस्टम ऊर्जा-बचत मोड
- ऊर्जा-बचत मोड का विराम
- सौर मॉड्यूल संचार विफल
- सौर मॉड्यूल की खराबी
- सौर मॉड्यूल के प्रशंसक की खराबी
- सौर मॉड्यूल सुरक्षा सक्रिय
- सौर मॉड्यूल चालू/बंद स्थिति
- सौर मॉड्यूल की इनपुट विफलता
- AC ओवर वोल्टेज और अंडर वोल्टेज
- DC ओवर वोल्टेज और अंडर वोल्टेज
-
